System do przenoszenia płyt wielkoformatowych 320x160cm SPRUT MECHANIC

Opis systemu do przenoszenia płyt Mechanic

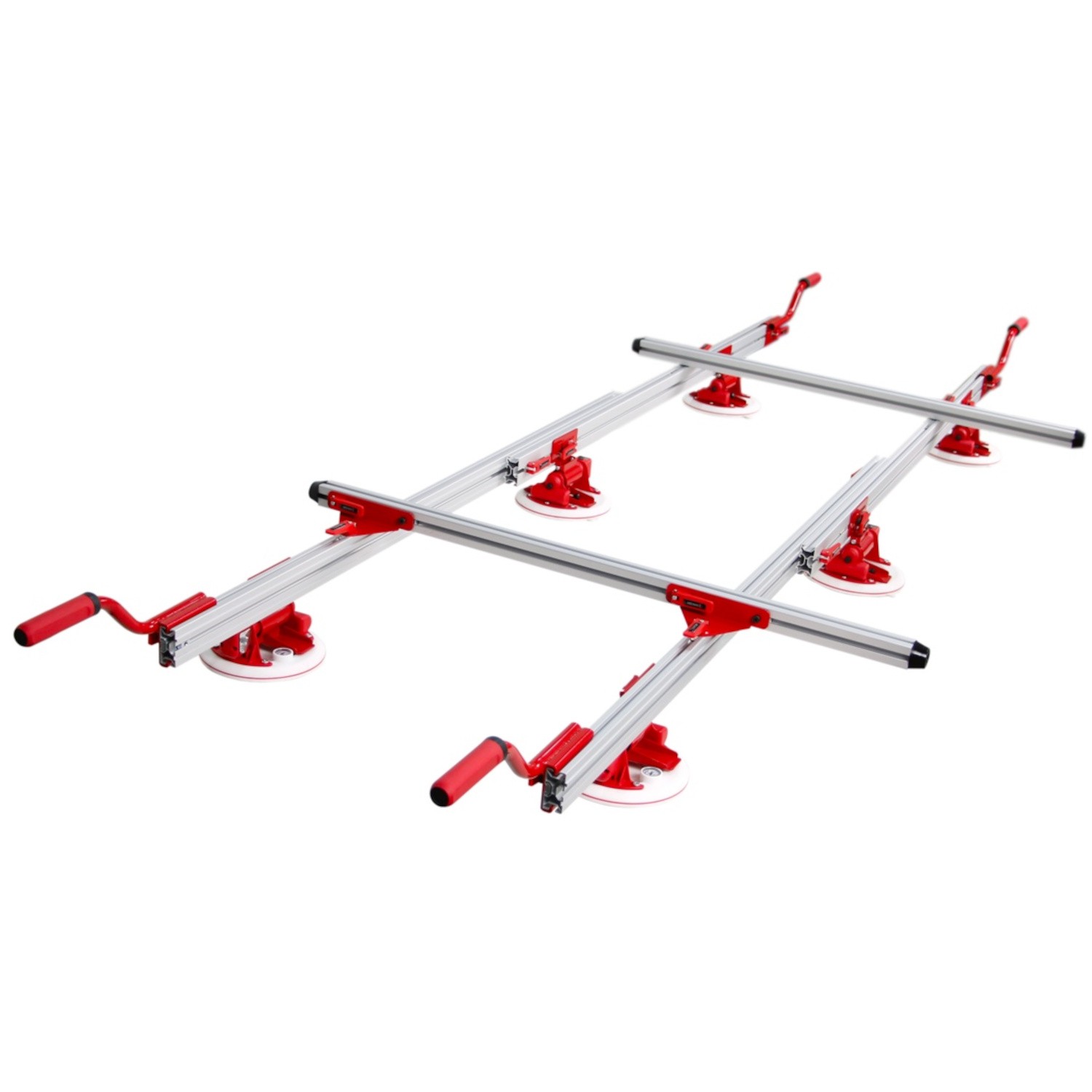

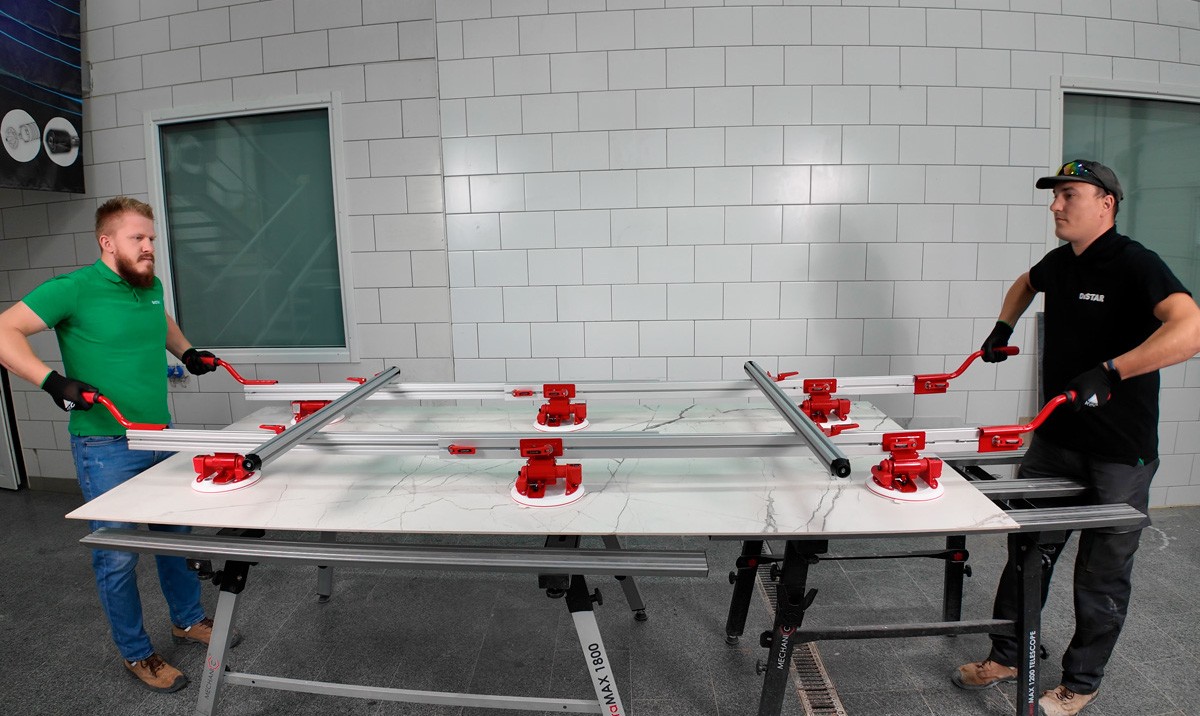

System transportowy Sprut to profesjonalne rozwiązanie przeznaczone do podnoszenia, przenoszenia i układania wielkoformatowych płyt o wymiarach do 320 × 160 cm i wadze do 500 kg. Dzięki zastosowanym technologiom i ergonomicznej konstrukcji narzędzie to znacząco ułatwia pracę z ciężkimi i dużymi elementami.

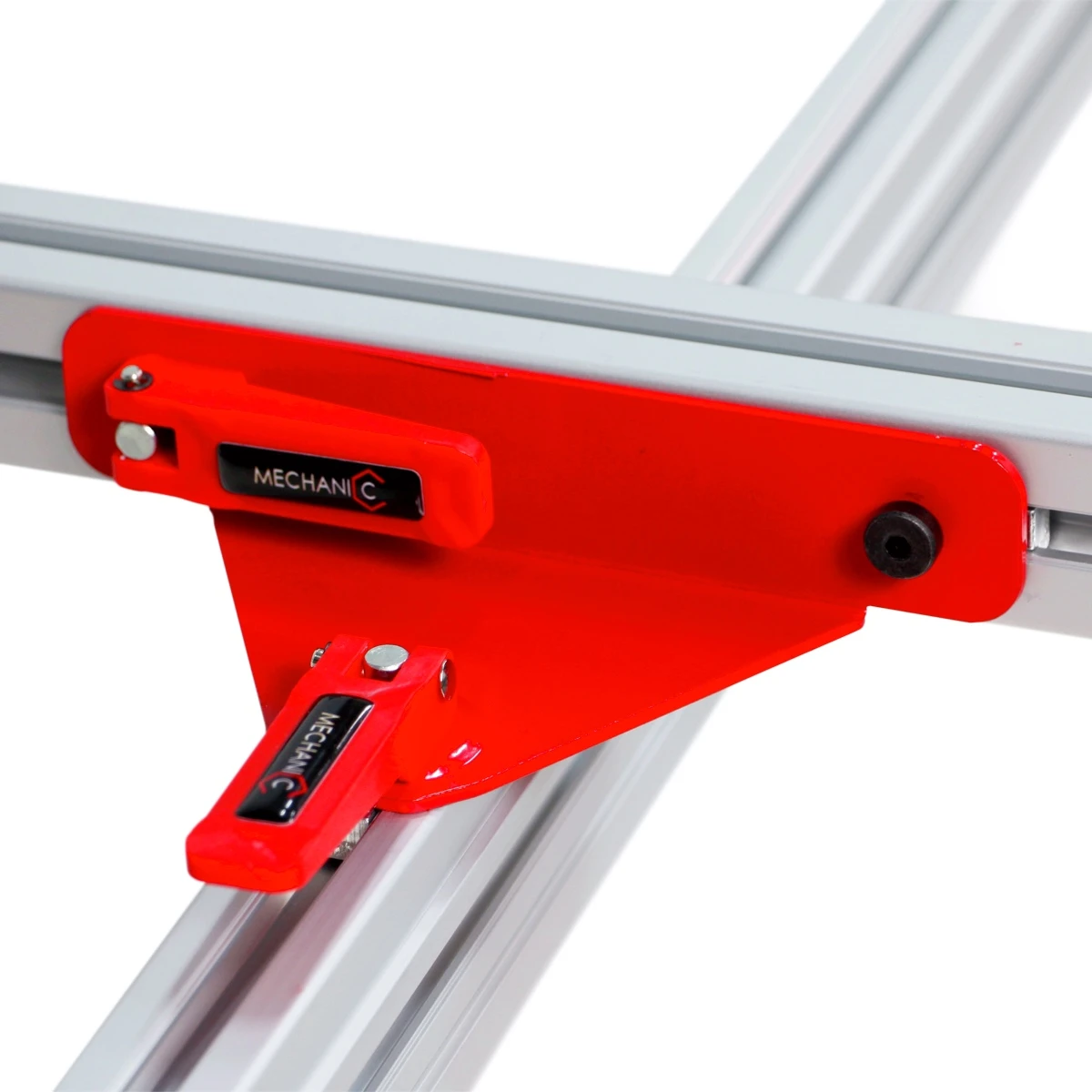

Zamiast tradycyjnych śrubowych zacisków wykorzystano mechanizm mimośrodowy, który pozwala na szybką i wygodną regulację profilu. Dodatkowo, system do przenoszenia płyt wielkoformatowych wyposażono w szybkozłączki przyssawek – mocowanie odbywa się jednym kliknięciem, co oszczędza czas i ułatwia obsługę. Automatyczne przyssawki zasilane są wymiennymi akumulatorami, które można ładować oddzielnie, co zapewnia ciągłość pracy. Ergonomiczne rozwiązania, takie jak umieszczenie przyssawek bliżej profilu, wpływają na wygodę i bezpieczeństwo użytkowania.

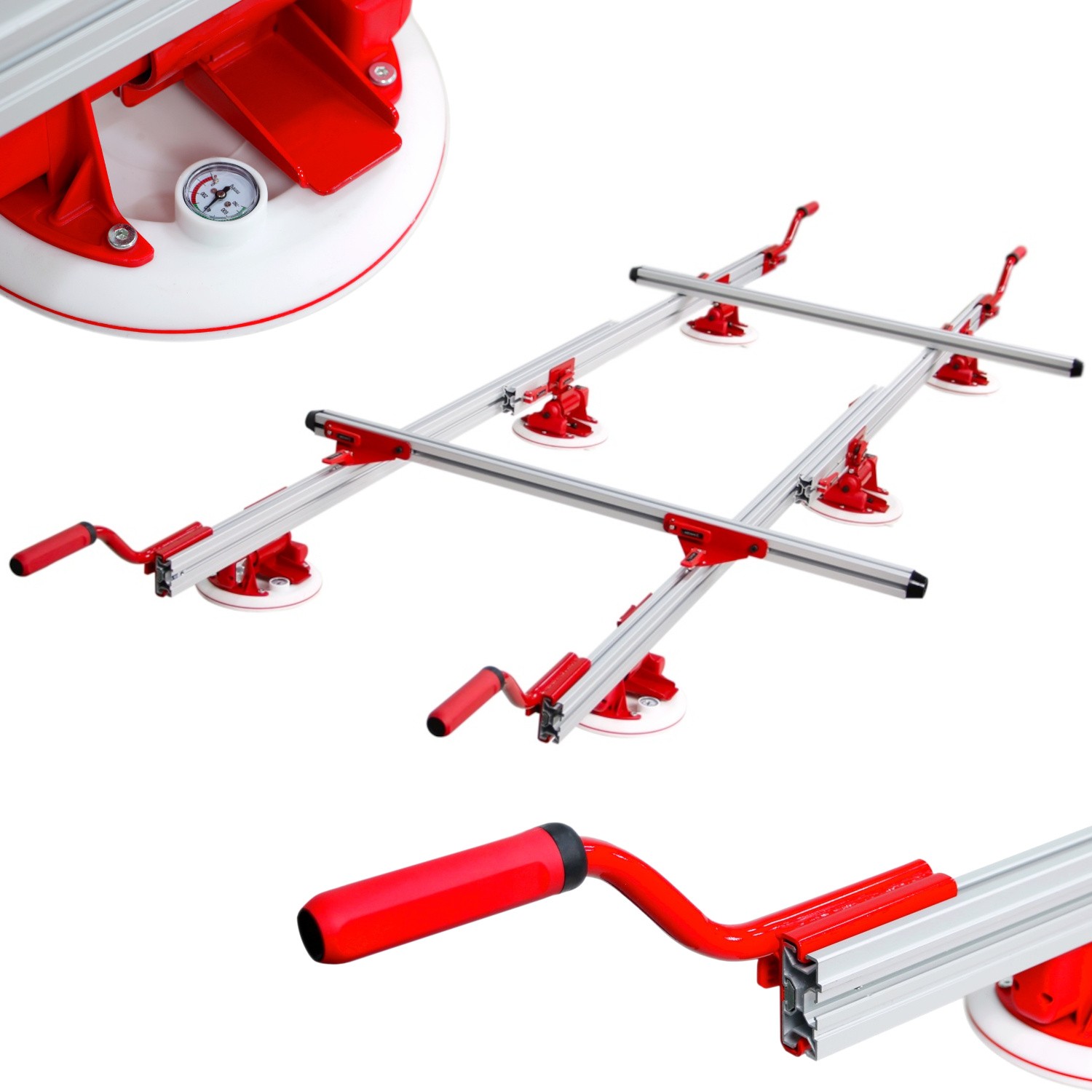

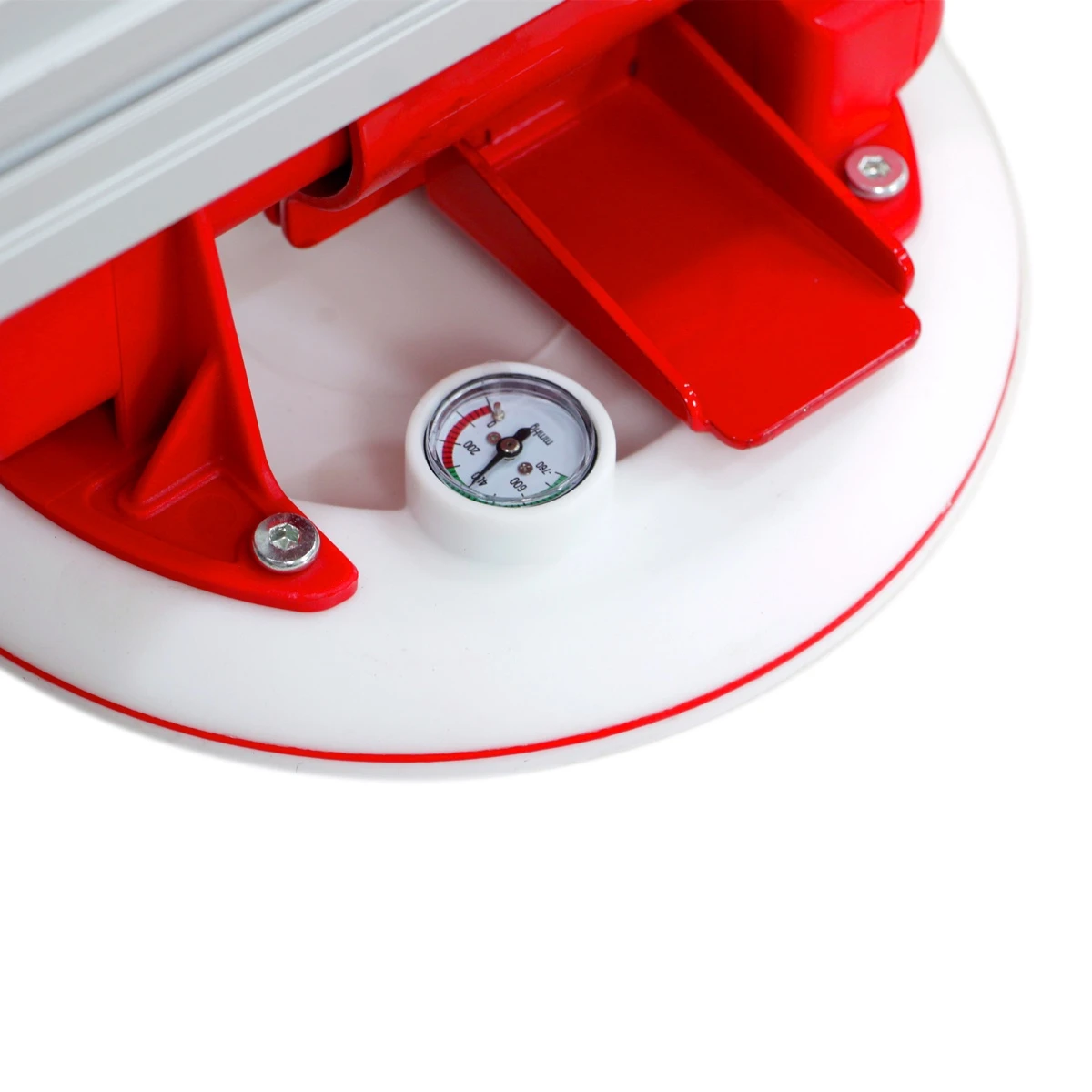

W zestawie znajduje się sześć przyssawek próżniowych o średnicy 200 mm, każda z wbudowaną elektryczną pompą. Przyssawki przystosowane są do pracy zarówno z płytkami gładkimi, jak i strukturalnymi, a ich nośność wynosi do 150 kg (na strukturze nieco mniej). Dzięki zastosowaniu białych przyssawek unika się ryzyka zabrudzeń, a wbudowane manometry umożliwiają stałą kontrolę ciśnienia.

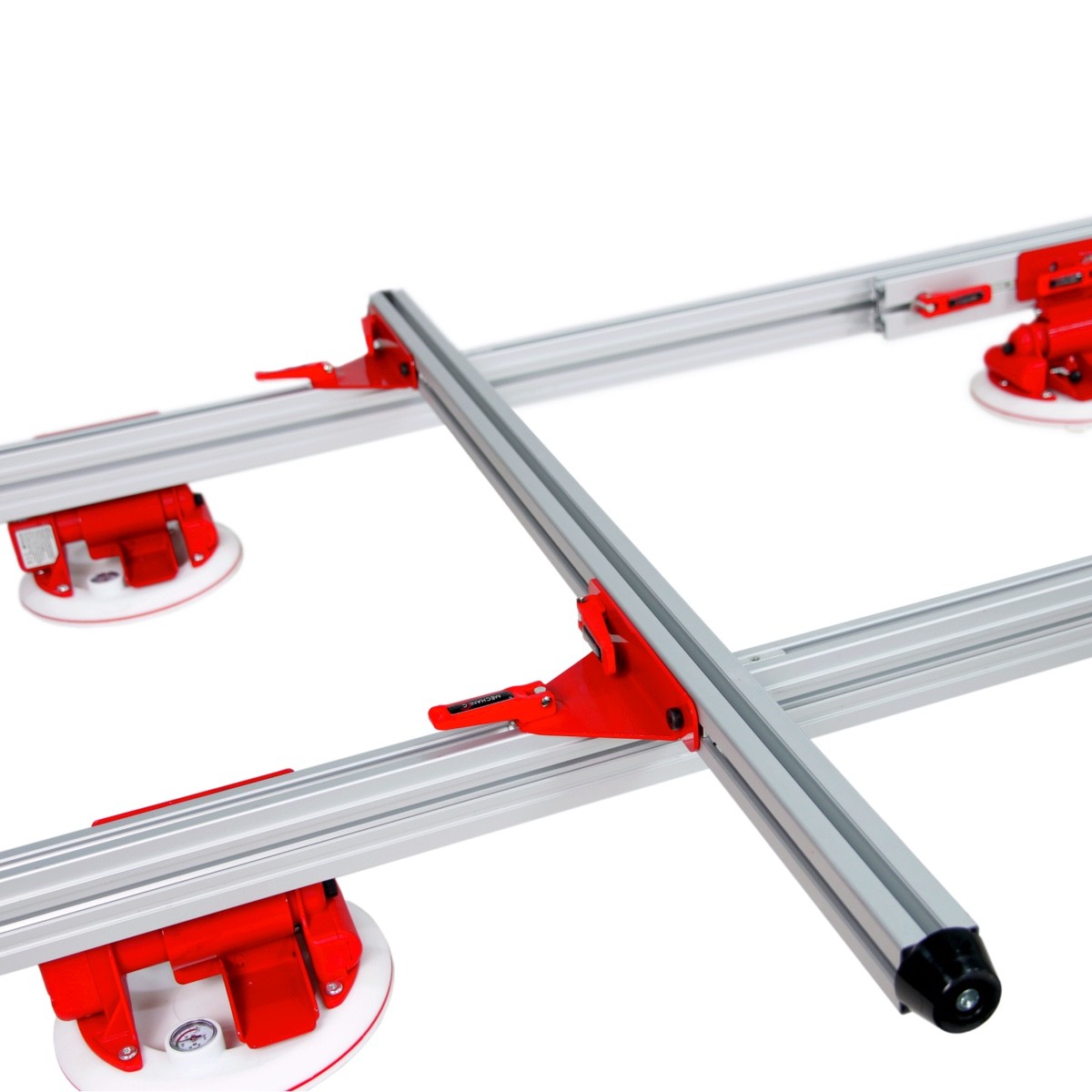

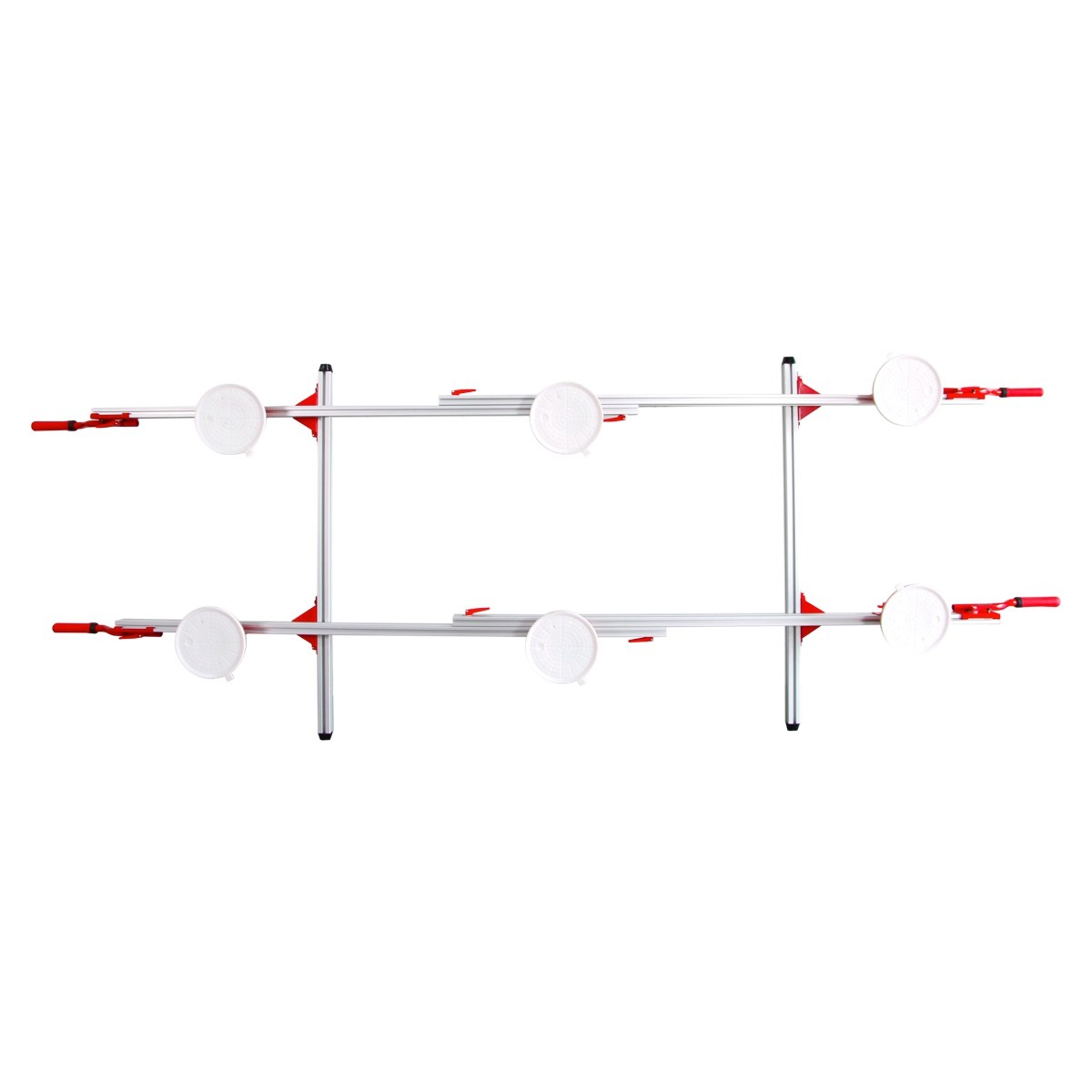

Konstrukcja systemu oparta jest na teleskopowych profilach aluminiowych o regulowanej długości w zakresie 165–320 cm i szerokości od 0,5 do 1,6 m. Dla dodatkowej stabilności przy szerokich płytach zastosowano dwie belki poprzeczne dostępne w dwóch rozmiarach. W przypadku pracy z węższymi płytami istnieje możliwość korzystania tylko z jednej prowadnicy.

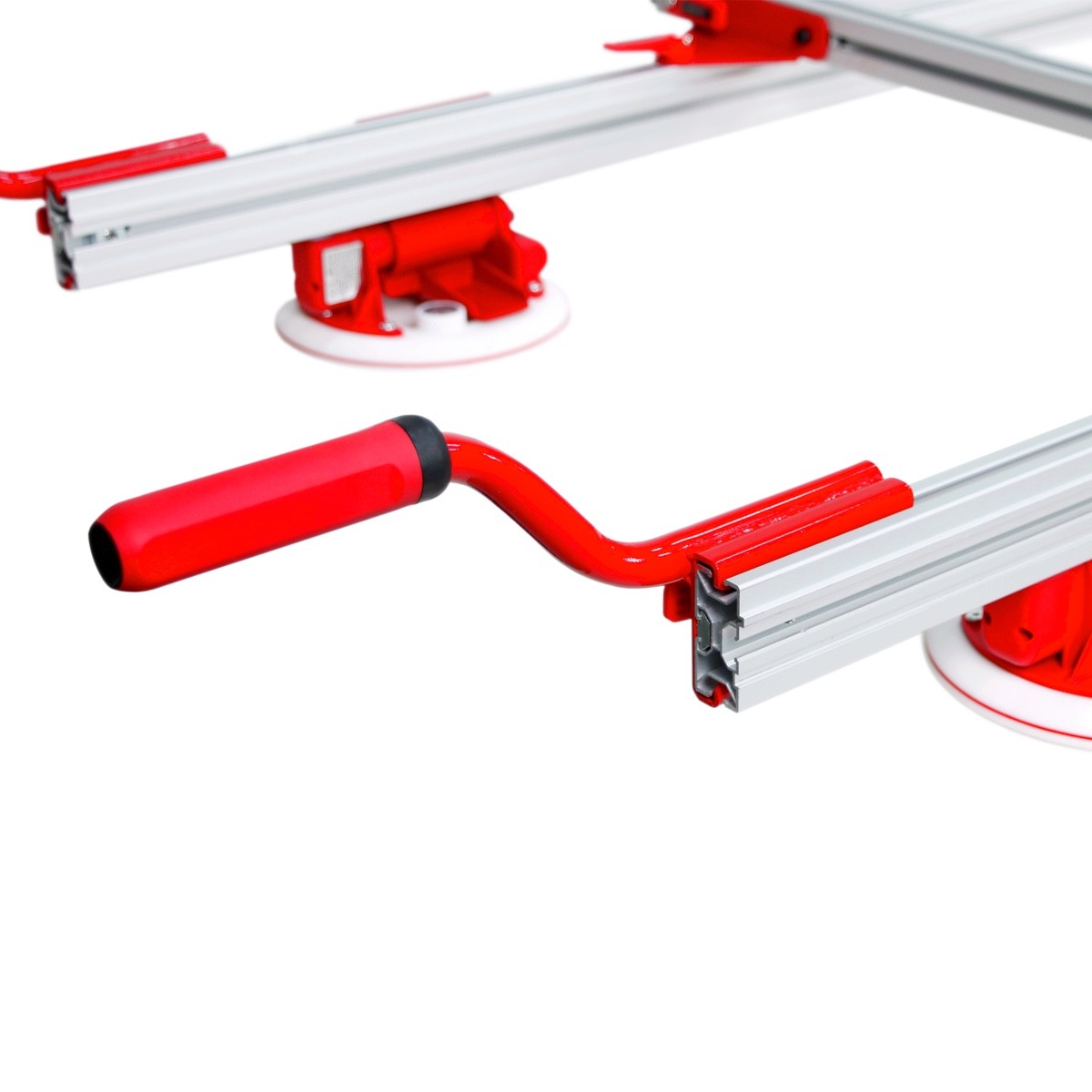

Dla wygody operatora system wyposażono w cztery uchwyty (po dwa na każdej prowadnicy), które można dowolnie przesuwać wzdłuż profilu. Całość waży 30 kg, a jeden profil z zamontowanymi przyssawkami – 13,5 kg, co pozwala na łatwiejszy transport i obsługę w różnych warunkach.

Dane techniczne

• Maksymalne wymiary płyty: 320x160cm
• Maksymalny udźwig: 500kg
• Przyssawki:
• Ilość: 6 szt.
• Średnica: Ø200 mm
• Nośność: do 150 kg każda (na strukturze mniej)
• Typ: próżniowe, elektryczne, automatyczne
• Zasilanie: wymienne akumulatory, ładowane oddzielnie
• Kolor: białe (bez zabrudzeń)
• Dodatkowo: manometry do kontroli ciśnienia
• Profile aluminiowe:
• Teleskopowe
• Długość regulowana: 165–320 cm
• Szerokość regulowana: 0,5–1,6 m
• Belki poprzeczne: 2 pary (różne rozmiary)
• Możliwość pracy z jedną prowadnicą przy wąskich płytach
• Konstrukcja i obsługa:
• Zacisk mimośrodowy – szybka regulacja profilu
• Szybki montaż przyssawek – mocowanie jednym kliknięciem
• Ergonomiczny układ – przyssawka bliżej profilu
• 4 uchwyty (po 2 na prowadnicę), przesuwane wzdłuż profili
• Waga zestawu
• Cały system: 30 kg
• Jeden profil z przyssawkami: 13,5 kg

W dostawie

• System do przenoszenia płyt wielkoformatowych 320x160cm SPRUT MECHANIC
