Zestaw Raimondi BIGFOOT XL RAIZOR MKII 336cm BC45 JOLLY do cięcia i ukosowania płytek

System przeznaczony do cięcia płytek wielkoformatowych o długości do 336 cm (lub 451 cm z opcjonalnym przedłużeniem). Jest lekki (5,4 kg) i łatwy do transportu.

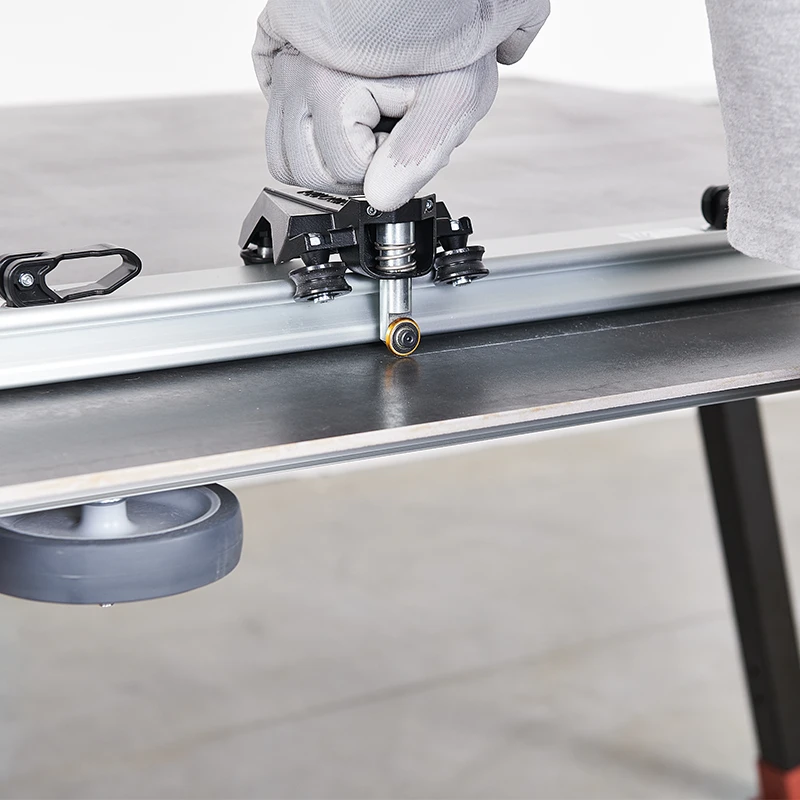

Wózek porusza się po prowadnicy dzięki trzem rolkom, które przenoszą pełen nacisk operatora na płytkę, eliminując ograniczenia i zakłócenia mechaniczne. Kółko tnące o średnicy 20 mm, pokryte tytanem, ma wbudowane łożysko i zamontowane jest na skalibrowanej śrubie ze stali o wysokiej wytrzymałości. Rozwiązanie to zapewnia płynność, precyzję oraz skuteczność cięcia, a także umożliwia szybką wymianę kółka.

Szyny, wykonane z wytłaczanego aluminium, wyposażono w sześć gumowych przyssawek Ø 95 mm, które nie pozostawiają śladów i nadają się również do płytek strukturalnych. Przyssawki nie tylko pomagają w precyzyjnym pomiarze cięcia, ale również zapobiegają przesuwaniu się urządzenia podczas pracy. Chronią szyny przed przewróceniem lub przesunięciem w trakcie nacinania, co gwarantuje najwyższą precyzję nawet przy skomplikowanych cięciach i grubszych płytkach.

Odległość między linią nacięcia a aluminiową szyną wynosi 20 mm, co ułatwia dokładne obliczenie wymiarów wycinanego fragmentu w systemie metrycznym. Przyssawki wyposażono w zatrzaski umożliwiające ich szybkie odklejenie od płytki. Ich uchwyty wykonują obrót o 180°, by nie przeszkadzać w ruchu wózka. Dodatkowo, boczne zaślepki szyn zabezpieczają je przed przypadkowymi uszkodzeniami.

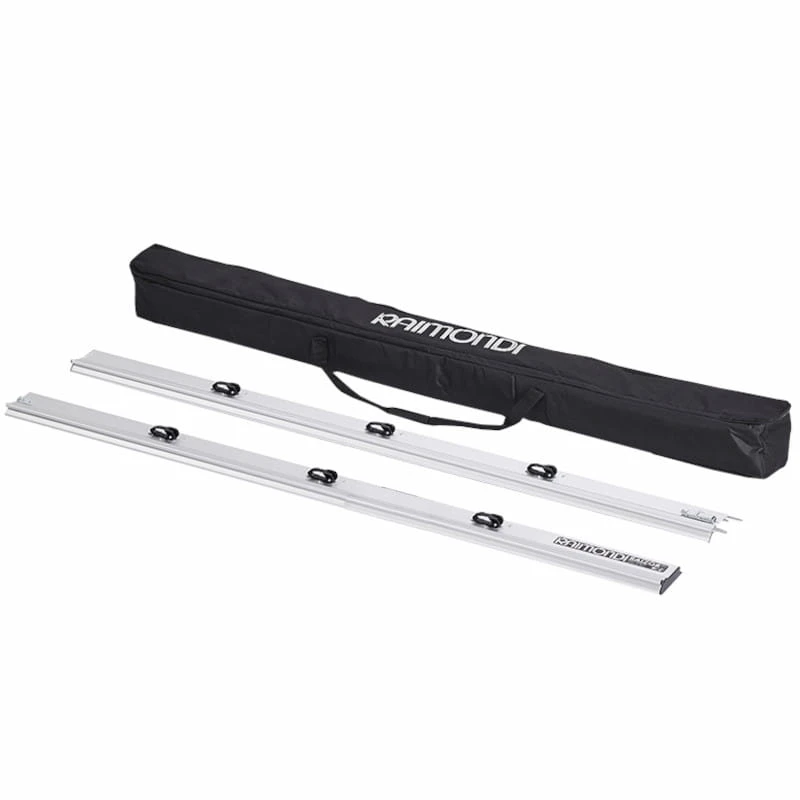

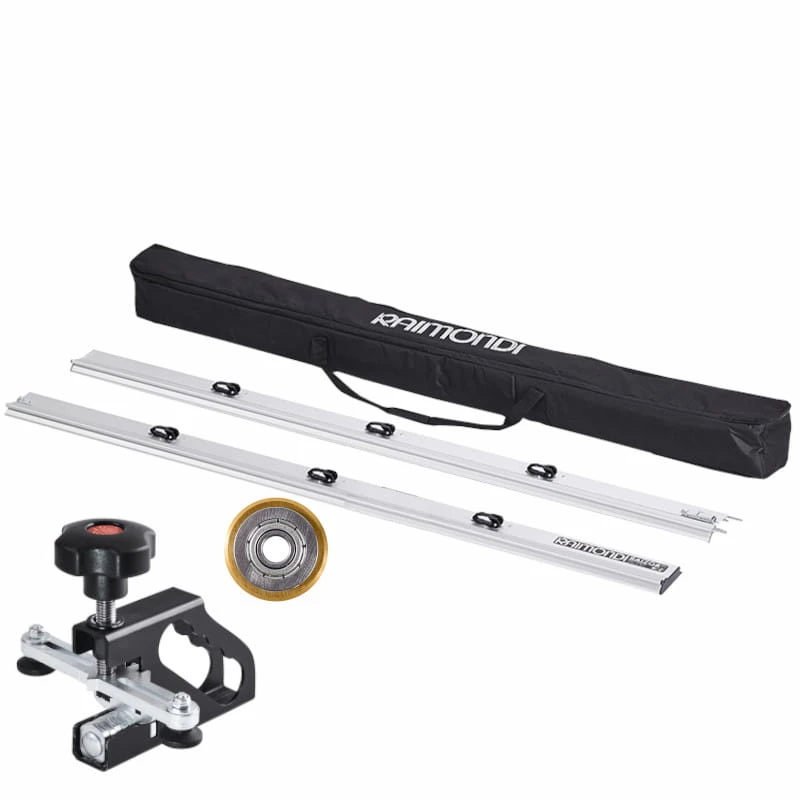

RAIZOR MkII Plus składa się z

• Dwie łączone sekcje szyn o długości cięcia 160 cm każda
• Wózek do cięcia ręcznego wyposażony w tytanowe kółko Ø 20 mm (3/4'), koło ze zintegrowanym łożyskiem i kalibrowaną śrubą.
• Łamacz do płytek/płyt o grubości od 3 do 15mm (1/8”-19/32”).
• Wyściełana torba z paskami na ramię i kieszenią.

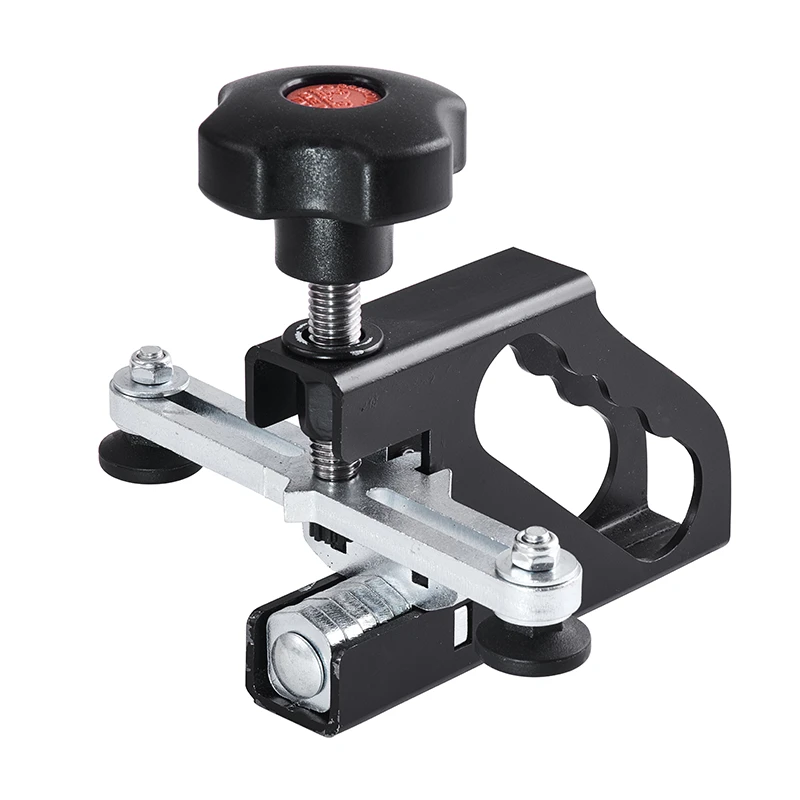

• Łamacz śrubowy mały
• Do łamania płytek ceramicznych o grubości 3-15mm
• Może być używany z systemem Raizor

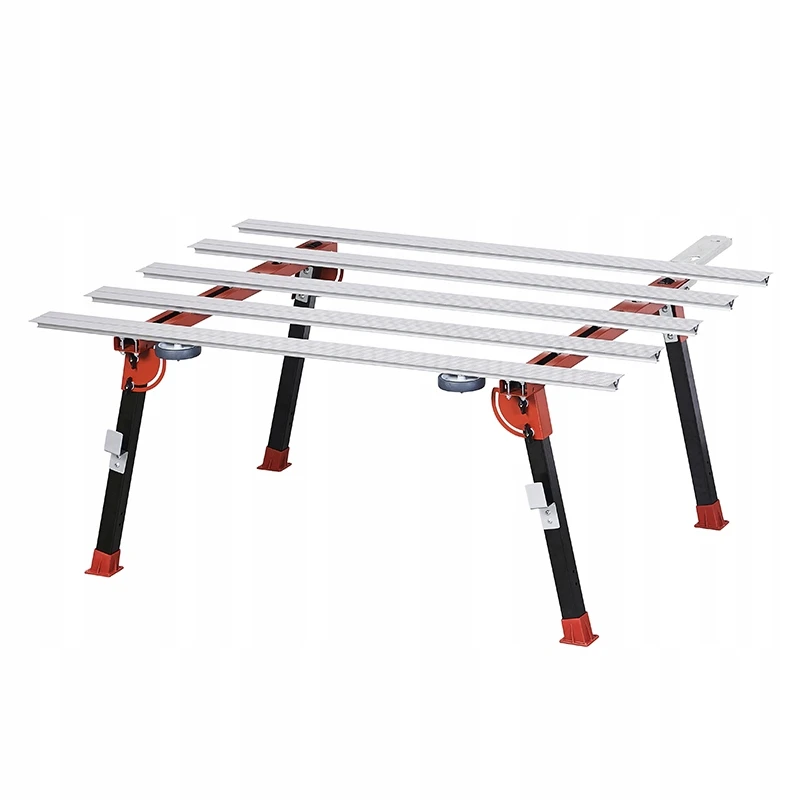

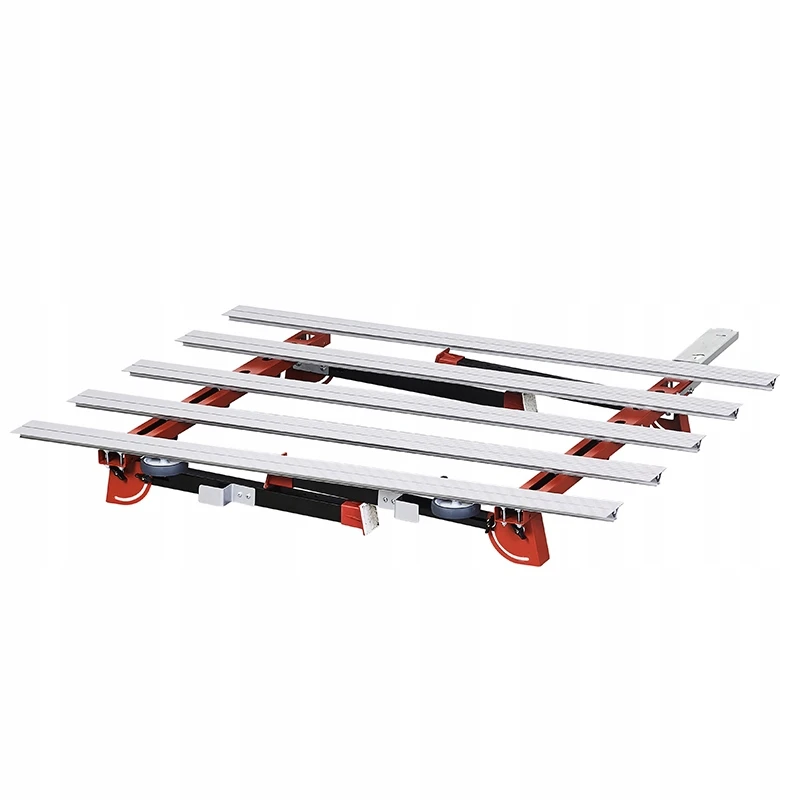

Stół BIGFOOT XL marki Raimondi to idealne stanowisko pracy do obróbki płytek wielkoformatowych. Jego szerokość wynosi 125 cm, a dodatkowe podparcie pozwala na stabilne umieszczanie płytek o szerokości do 160 cm.

Blat stołu ma długość 170 cm, jednak istnieje możliwość jego przedłużenia do 280 cm za pomocą dodatkowego akcesorium. W przypadku połączenia dwóch stołów można uzyskać powierzchnię roboczą o długości 340 cm. Wysokość blatu jest regulowana w zakresie od 75 do 81 cm, co pozwala na dostosowanie go do indywidualnych potrzeb użytkownika – regulacja odbywa się bez użycia narzędzi.

Konstrukcja stołu jest wyjątkowo stabilna i wytrzymała dzięki zastosowaniu stali, szerokim nogom oraz systemowi mocowania, który zapewnia pewne i bezpieczne użytkowanie. Antypoślizgowe stopki dodatkowo zwiększają stabilność. Profilowane aluminiowe elementy można łatwo dostosować do różnych zastosowań, a ich ruchoma konstrukcja umożliwia precyzyjne cięcie szlifierką kątową bez ryzyka uszkodzenia blatu. Dodatkowe cylindry podtrzymujące płytki, dostępne jako akcesorium, zapobiegają kontaktowi tarczy diamentowej z powierzchnią stołu, niezależnie od kierunku cięcia.

BIGFOOT XL oferuje także możliwość rozbudowy – można dodać dodatkowe profile aluminiowe (sprzedawane osobno), a haki pod blatem pozwalają na wygodne przechowywanie prowadnic tnących, np. systemu Raizor. Wbudowane kółka ułatwiają transport stołu, a specjalny mechanizm sprawia, że składanie i rozkładanie nóg odbywa się szybko i bezproblemowo.

Dzięki nowoczesnej konstrukcji profilu aluminiowego powierzchnia robocza tego modelu jest o 31% większa w porównaniu do wcześniejszych stołów Raimondi. Maksymalne obciążenie stołu wynosi 150 kg, co czyni go niezwykle funkcjonalnym i odpornym na intensywną eksploatację.

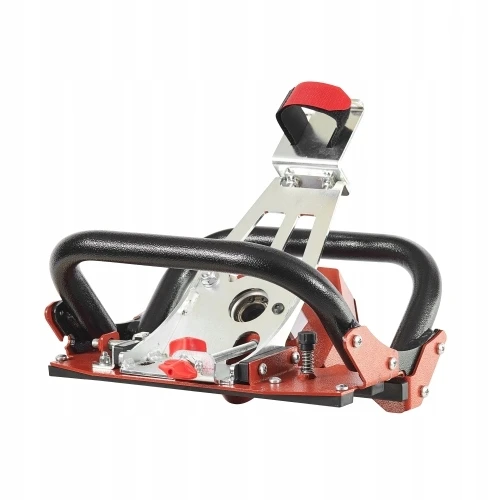

Urządzenie do wykonywania cięcia pod kątem 45° o wysokiej jakości wykończenia („jolly”) bezpośrednio na placu budowy (rzeczywisty kąt cięcia: 47°). Działa poprzez oparcie i przesuwanie po krawędzi płytki (lub płyty): to gwarantuje szybkie i precyzyjne wykonanie pracy oraz pozwala na pracę bez ograniczeń co do długości. Plastikowe prowadnice zabezpieczające przed zarysowaniami zapewniają optymalną płynność przesuwu po płycie/płytce. Maksymalna grubość płyty/płytki: 16 mm (0,63") z tarczą Ø115 mm (4 1/2"); 20 mm (0,79") z tarczą Ø125 mm (5"). Dwa uchwyty zostały zaprojektowane tak, aby łatwo umożliwić wywieranie niezbędnego nacisku na całej długości cięcia pod kątem (wejście, bok płyty, wyjście), co gwarantuje zarówno optymalne rezultaty, jak i maksymalną ergonomię.

Regulacja głębokości cięcia: poprzez regulację dedykowanych pokręteł można określić ilość materiału do usunięcia (dalej lub bliżej glazury płytki). Po ustawieniu regulacji, pozostaje ona stała dla dowolnych grubości płytek/płyt. Regulacja nachylenia tarczy: dzięki regulacji dedykowanej śruby, tarcza może być nachylona, aby zapobiec jej zarysowaniu tylnej krawędzi płytek/płyt. Kompatybilne z większością szlifierek kątowych o mocy od 600 do 1100W. Dostępne dla szlifierek z mocowaniem wrzeciona M14. Może być używane na sucho (z odkurzaczem) lub z wodą (z zestawem do cięcia na mokro art. 433PWW A). W zestawie znajduje się: tarcza Ø 115 (4 1/2") „Cross-Turbo”.

Dane techniczne

• Maks. grubość płytki przy tarczy 115mm: 16mm
• Maks. grubość płytki przy tarczy 125mm: 20mm
• Waga: 3,9kg

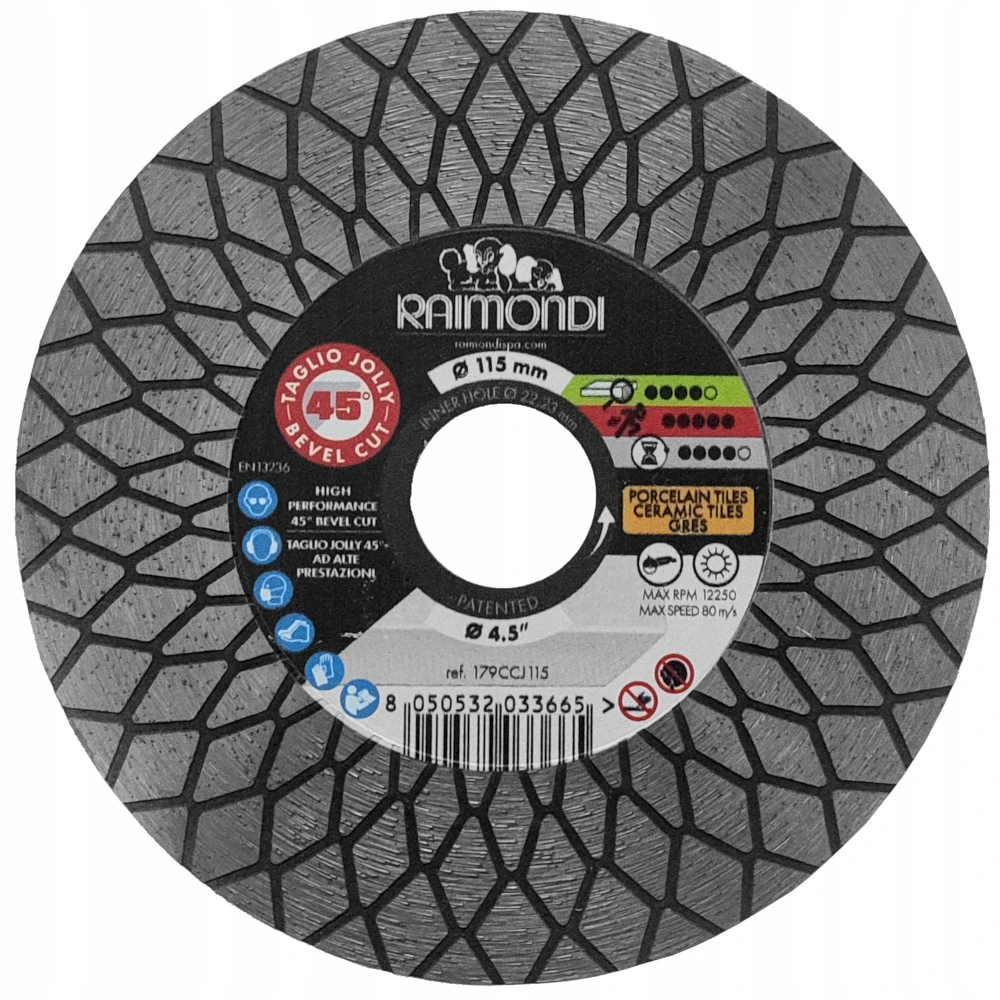

• Tarcza do fazowania diamentowa do glazury i gresu
• Najlepsza jakość cięcia i długa żywotność
• Cięcie proste bez wibracji dzięki zintegrowanemu kołnierzowi
• Do pracy na sucho i mokro
• Idealna do cięcia pod kątem z zestawem RAIMONDI BC45

Dane techniczne

• Średnica tarczy: 115mm
• Średnica otworu: 22,2mm

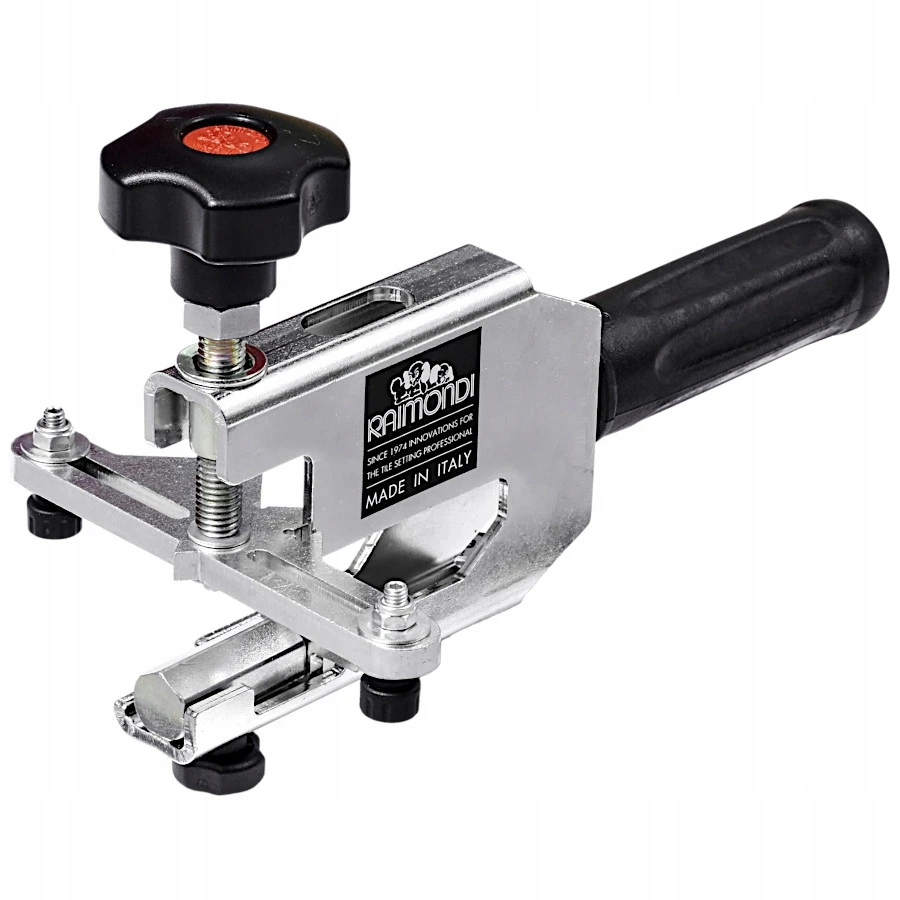

Łamacz Raimondi to profesjonalne narzędzie przeznaczone do cięcia i łamania płytek o grubości od 6 do 20 mm. Wykonany z wytrzymałej stali galwanizowanej, gwarantuje długą żywotność i odporność na intensywne użytkowanie.

Szczypce wyposażono w pokrętło umożliwiające stopniowe i precyzyjne wywieranie nacisku dokładnie wzdłuż linii punktowania, co zapewnia równomierne i kontrolowane łamanie. Obrotowy dociskacz i łamacz w dwóch pozycjach pozwala na użycie narzędzia na początku lub końcu cięcia, a także wzdłuż taśmy – zarówno równolegle, jak i wzdłuż nacięcia lub wycinki.

Dodatkowo, gumowe stopki o regulowanej szerokości, dopasowane do różnych szerokości cięcia, maksymalizują efekt dźwigni, ułatwiając precyzyjne łamanie nawet dużych i ciężkich płytek.

Dane techniczne

• Do płytek o grubości: 6-20mm
• Waga: 1.5kg

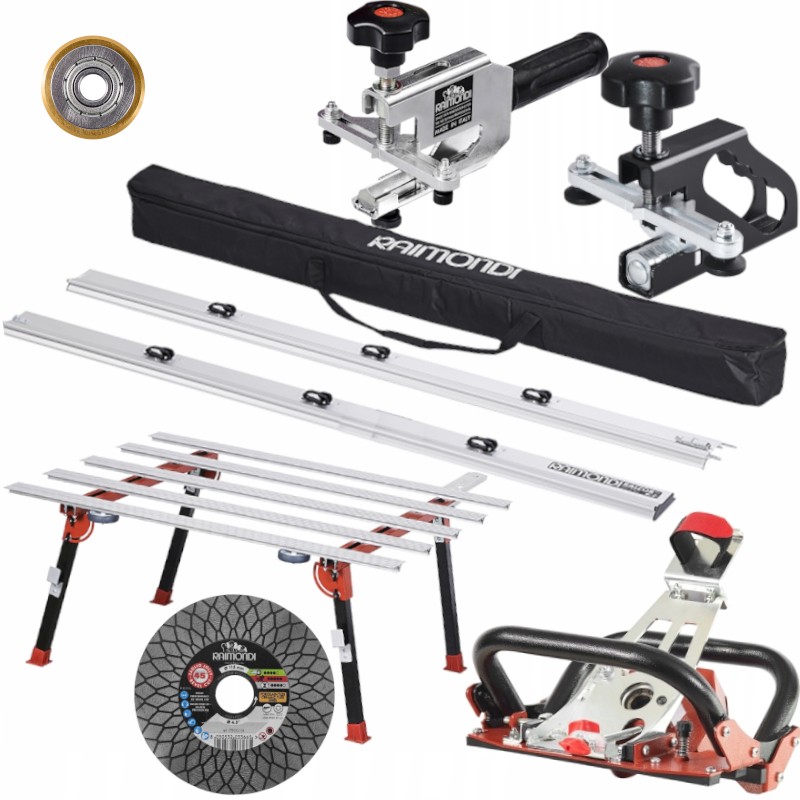

Zestaw Raimondi tworzy kompletne stanowisko do profesjonalnej obróbki płytek wielkoformatowych. Połączenie stołu BIGFOOT XL, systemu tnącego RAIZOR MkII Plus, urządzenia do ukosowania BC45, tarczy diamentowej oraz łamacza umożliwia wykonywanie większości prac bez konieczności kompletowania narzędzi osobno. Rozwiązanie sprawdzi się podczas realizacji blatów, schodów, narożników, zabudów oraz okładzin ściennych i podłogowych z dużych płyt ceramicznych.

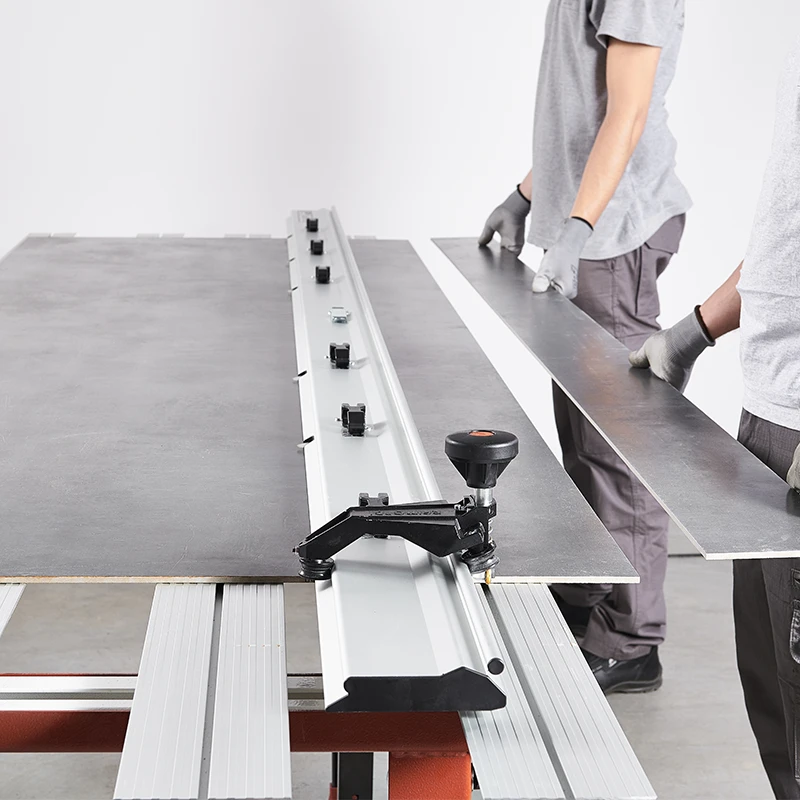

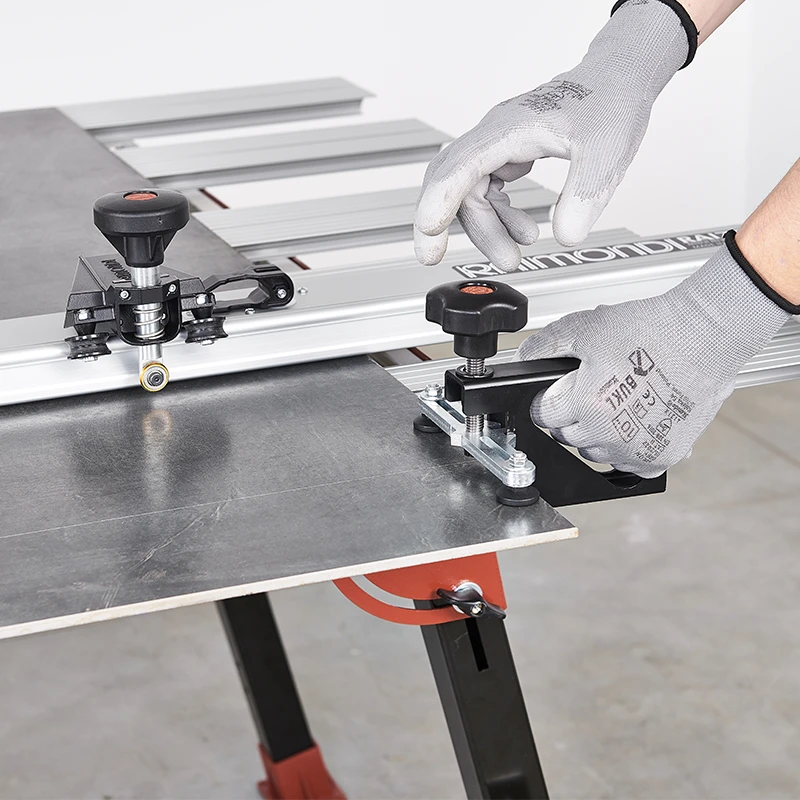

RAIZOR MkII Plus pozwala precyzyjnie nacinać płytki na długości do 336cm, a stabilne prowadnice z przyssawkami ograniczają ryzyko ich przesunięcia podczas pracy. Po wykonaniu nacięcia łamacz ułatwia kontrolowane rozdzielenie materiału, również w przypadku grubszych płyt. Stół BIGFOOT XL zapewnia wygodne podparcie obrabianego elementu oraz odpowiednią przestrzeń do cięcia, mierzenia i przygotowania kolejnych etapów montażu.

Urządzenie BC45 umożliwia wykonywanie równych krawędzi typu jolly bez ograniczenia długości płytki. Regulacja głębokości oraz nachylenia tarczy pomaga dopasować sposób obróbki do grubości materiału i oczekiwanego efektu. Cały zestaw jest przeznaczony dla glazurników, ekip remontowych i wykonawców regularnie pracujących z gresem oraz płytami wielkoformatowymi.

• Przecinarka ręczna do płytek Raizor MkII Plus 336 cm RAIMONDI 433CP00APR
• Stół do płyt wielkformatowych BIGFOOT XL Raimondi 394MB0XL01R
• Urządzenie do ukosowania płytek Raimondi BC45 433BCOHEU

• Tarcza diamentowa 115mm Raimondi 179CCJ115

• Łamacz płytek cutting guide do przecinarki 6-20mm Raimondi 169TM01AN
