TOPCON RL-H5A Niwelator laserowy 800m IP66 + Czujnik LS-100D + Łata, Statyw

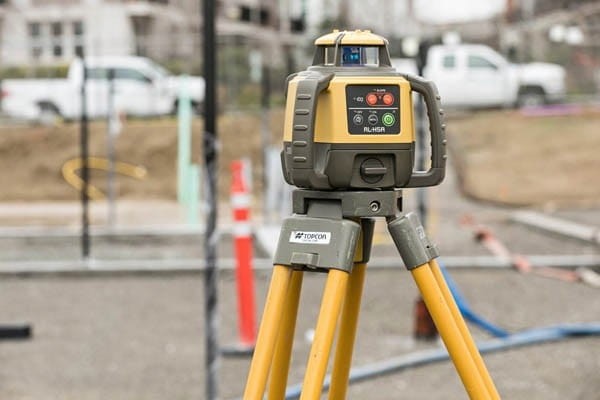

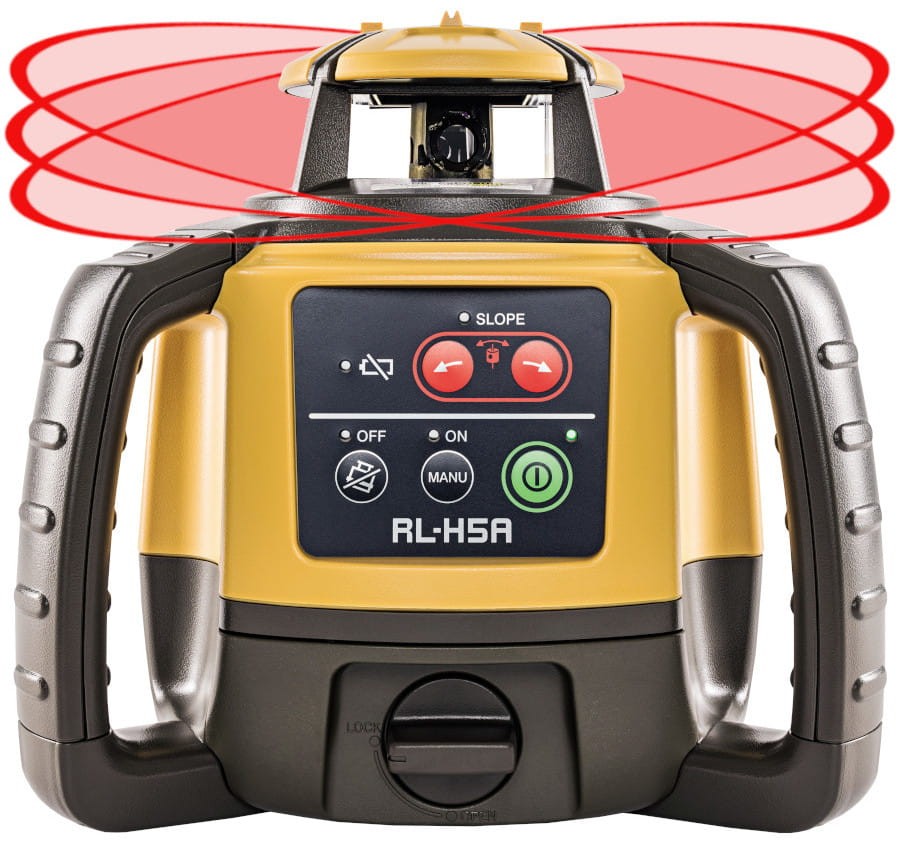

Opis niwelatora Topcon RL-H5A

• RL-H5A to najnowszy niwelator laserowy marki Topcon, czołowego producenta sprzętu pomiarowego na świecie. RL-H5A jest jednym z najlepszych niwelatorów laserowych dostępnych na rynku pod względem parametrów. Oprócz wyznaczania płaszczyzny poziomej zdefiniujemy również płaszczyznę pochyloną w jednym kierunku.
• Oznacza to, że fachowcy z branży budowlanej, specjalizujący się w pracach ziemnych i drogowych, mogą szybko i precyzyjnie wyznaczać spadki (np. boisk, parkingów, placów, etc.). RL-H5A to sprzęt dla wszystkich, którzy poszukują rozwiązania ekonomicznego w zakupie, ale zarazem niezawodnego, trwałego i zapewniającego bardzo wysokie dokładności i daleki zasięg pracy.
• Niwelator zmniejsza koszty używanych materiałów, skraca czas realizacji projektów, podwyższa dokładność i skutecznie eliminuje błędy wykonawcze, zwiększając konkurencyjność Twojego biznesu

Główne cechy

• Innowacyjna technologia – widzialna wiązka lasera z wysoką dokładnością i dalekim zasięgiem
• Najwyższa precyzja pracy - wiązka laserowa pozwala dokładnie wyznaczać płaszczyznę odniesienia i wykonywać niwelację z niespotykaną dotąd jakością (2,4 mm/50 m), a przez to zmniejszać zużycie materiałów budowlanych
• Praca z płaszczyzną pochyloną - wiązka lasera może generować płaszczyznę poziomą lub pionową; płaszczyzna może być pochylana w jednym kierunku w zakresie ±8,7%, dzięki czemu wyznaczanie spadków w terenie odbywa się manualnie i bez konieczności przeliczania wysokości poszczególnych stanowisk
• Jednoosobowa obsługa, daleki zasięg - odczyt różnicy wysokości dokonywany jest za pośrednictwem czujnika laserowego i łaty w polu pracy lasera o średnicy 800 m, nie potrzebna jest dodatkowa osoba do obsługi niwelatora
• Szybkie samopoziomowanie - kompensator szybko i dokładnie poziomuje instrument, a alarm „poruszenia” niwelatora eliminuje wykonywanie błędnych pomiarów, gdy instrument został nieumyślnie potrącony i rozpoziomowany
• Łatwa obsługa - jednoprzyciskowe sterowanie niwelatorem - włącz i mierz!
• Praca w każdych warunkach - solidne zabezpieczenie głowicy obrotowej chroni ten najważniejszy element niwelatora przed uszkodzeniami mechanicznymi, a szczelna obudowa spełnia normę IP66, pozwalając pracować w deszczu i kurzu
• Bezpieczne użytkowanie - 5 lat gwarancji w autoryzowanym serwisie
• Do sterowania maszynami - laser może być stosowany w systemach sterowania maszyn budowlanych, które dodatkowo zwiększają ich dokładność pracy i wydajność

Łatwe, szybkie, a zarazem dokładne pomiary

• Zarówno układ optyczny jak i elementy kompensatora niwelatora wykonane zostały z najwyższą precyzją, zapewniając stabilną pracę z wysoką dokładnością 1,0 mm/20 m. Zarządzanie funkcjami lasera odbywa się za pośrednictwem panelu sterowania na instrumencie. Obsługa lasera nie sprawia najmniejszych kłopotów, funkcje uaktywniają się natychmiastowo, a po włączeniu zasilania sprzęt poziomuje się automatycznie.
• Generowana wiązka laserowa tworzy płaszczyznę odniesienia dla prac poziomych, a także ze spadkiem w jednym kierunku (±8,7%). Podczas pracy z czujnikiem i łatą laserową uzyskujemy precyzyjny zestaw niwelacyjny, pomiary dokonywane są jednoosobowo. Wysokie parametry lasera zapewniają wykorzystanie go także przy automatycznych systemach sterowania maszyn.

Daleki zasięg

• Topcon RL-H5A oparty został o nowoczesną technologię „Topcon Long Range”, z wysoką szybkością obrotów głowicy (600 obr/min) - zapewniającą użytkownikom bardzo daleki zasięg przeprowadzanej pracy – 800 m. Ponadto niwelator wyposażony został w specjalną diodę Topcon (2,0 mW), emitującą silnie skupione światło, przy pracach zewnętrznych na budowie niewidzialne dla oka ludzkiego, rozpoznawane za to przez czujniki laserowe.
• Dioda ta emituje sygnał laserowy na dalekie odległości, utrzymując jednocześnie milimetrową, bardzo cienką grubość wyświetlanej wiązki. Wiązka nie rozszczepia się, na dużych odległościach nadal jest bardzo cienka, gwarantując wysoką dokładność pomiarów. Laser emituje światło widzialne, a więc w przypadku zamkniętych pomieszczeń możemy pracować bez użycia czujnika laserowego.
• Niwelatory Topcon zapewniają najwyższą jakość wyświetlanej wiązki, co przekłada się zarówno na dokładność jak i komfort pracy, sprzęt spełni wymogi nawet najbardziej wymagających, wielkoobszarowych inwestycji (np. budowa dróg, boisk, placów itp.).

Dokładny i niezawodny sprzęt

• Niwelator RL-H5A zbudowany jest w oparciu o elektroniczny kompensator, eliminujący drgania i zapewniający precyzyjnie poziomowanie płaszczyzny laserowej. Elektroniczny kompensator, w porównaniu z magnetycznym jest znacznie dokładniejszy, szczególnie w przypadku pomiarów budowlanych gdzie teren może drgać wskutek pracy ciężkiego sprzętu.
• Dzięki temu RL-H5A gwarantuje pewne i dokładne pomiary bez ryzyka wykonywania kosztownych poprawek. Sprzęt wyposażono w funkcję TILT, zabezpieczającą go przed niepożądaną zmianą wysokości ustawienia lasera, nawet gdy ktoś nieumyślnie przestawi niwelator na budowie, Ty będziesz o tym wiedział (sprzęt automatycznie wyłączy się). RL-H5A jest odporny na działanie kurzu i wody, potwierdzony klasą IP66. Ponadto głowica rotacyjna osłonięta jest szklanym korpusem, a obudowa lasera posiada dwa poręczne uchwyty, ułatwiające bezpieczne przenoszenie i ustawianie go na statywie.

Dane techniczne

• Źródło światła: widzialny, czerwony (635 nm), klasa 3R
• Dokładność: ± 10” (0,5 mm/10 m)
• Zasięg pracy: 800 m
• Pochylenie płaszczyzny: ±8,7% (w jednym kierunku)
• Szybkość obrotów głowicy: 600 obr./min
• Zakres samopoziomowania: ±5°
• Zasilanie: akumulatorki Ni-MH (w zestawie)
• Czas pracy: Akumulatorki: ok. 60 godz. pracy, baterie alkaliczne: ok. 100 godz. pracy
• Klasa odporności: IP66
• Zakres temperatur pracy: -20°C do +50°C
• Wymiary: 211 x 172 x 205 mm
• Waga: 2,5 kg

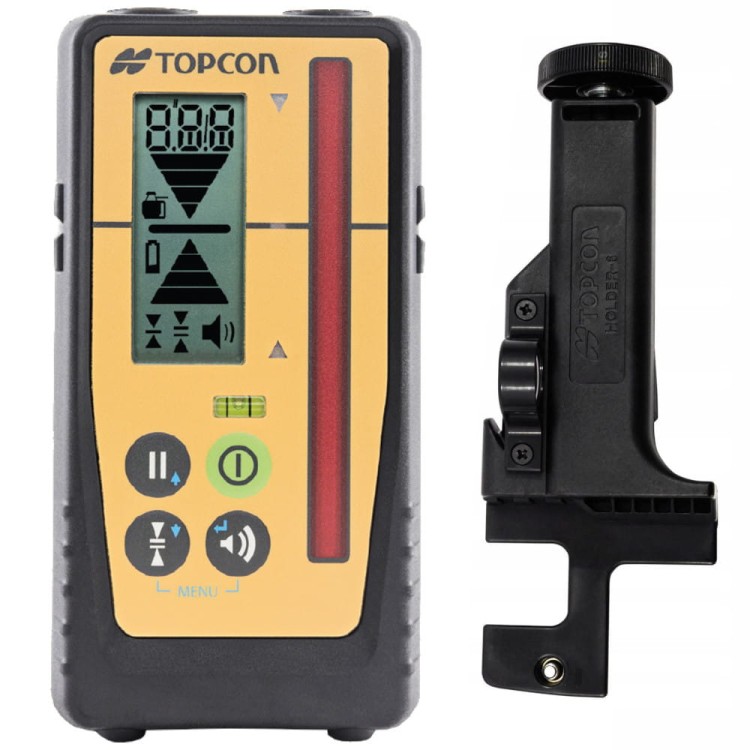

Opis czujnika Topcon LS-100D

• Czujnik do niwelatora LS-100D.
• Wyświetlacz z przodu i z tyłu.

Dodatkowe informacje

Większa szybkość i produktywność

Praca w pionie i poziomie

Większa widoczność

Odbiornik posiada bardzo szeroki czujnik przechwytywania wiązki, eliminujący zakłócenia spowodowane światłem stroboskopowym. Duże i jasne wyświetlacze LCD z przodu i z tyłu oferują 9 kanałów informacji o nachyleniu oraz cyfrowy wskaźnik odległości do nachylenia. Naciśnięcie przycisku Hold blokuje wyświetlacz, umożliwiając wygodne odczytanie wyników. Dla większej wszechstronności, odbiornik jest wyposażony w trzy kolorowe diody LED oraz mocne wbudowane magnesy, co umożliwia pracę w pozycji pionowej, idealne do montażu konstrukcji stalowych lub sprawdzania nachylenia podczas kopania.

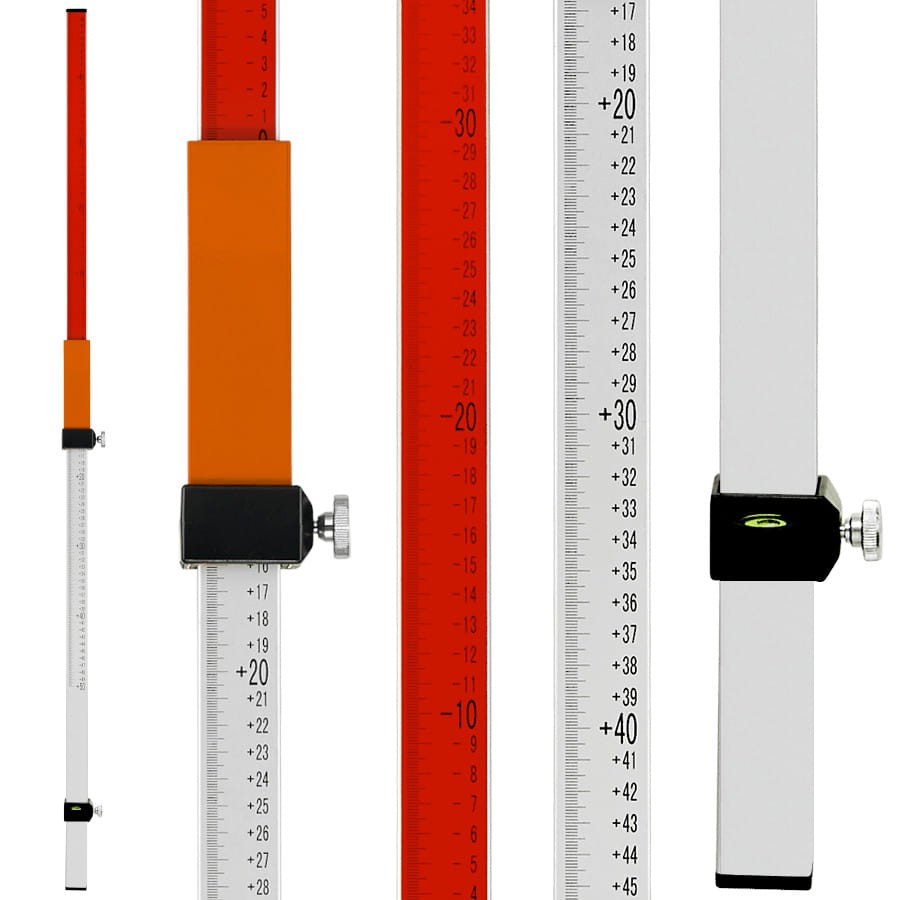

Opis łaty laserowej GT-240 do niwelatora

• Łata umożliwia precyzyjne odczyty niwelacyjne
• Wytrzymała i mocna łata dzięki zastosowaniu do jej wykonania trwałego aluminium
• Regulacja wysokości łaty
• Posiada dwa podziały: bezwzględny - od 80cm do 190cm oraz podział względny w zakresie ±50cm
• Łata zaopatrzona w libelkę, co pomaga w utrzymaniu pionowej pozycji podczas pomiarów
• Podziałka milimetrowa i centymetrowa
• Oznaczenie skali kolorami - kolor czerwony oznacza "za wysoko", srebrny kolor - "za nisko"
• Dodatkowa ochrona przed uszkodzeniami mechanicznymi łaty dzięki wzmocnionej stopce
• Wyposażona w suwak do mocowania detektora laserowego

Dane techniczne

• Długość łaty: 240 cm
• Długość łaty po złożeniu: 130 cm
• Sekcje: 2
• Jednostki miary: mm / cm
• Materiał wykonania: Aluminium
• Waga: 1 kg

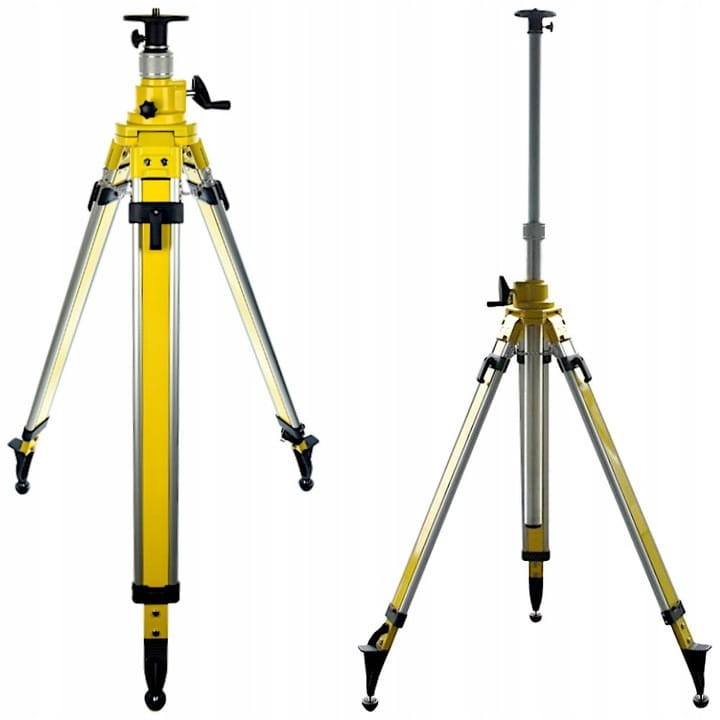

Opis statywu aluminiowego

• Statyw aluminiowy ciężki z amortyzowaną pneumatycznie kolumną korbową
• Wyjątkowo stabilny, przeznaczony do pracy w najtrudniejszych warunkach
• Statyw bardzo trwały i wytrzymały, charakteryzujący się wysoką jakością wykonania
• Przeznaczony do pracy z każdym ciężkim sprzętem budowalnym i pomiarowym
• Statyw posiada ogranicznik rozwarcia - nogi statywu połączone są ze sobą łańcuchami, co gwarantuje dodatkowe zabezpieczenie podczas ustawiania statywu
• Na kolumnie znajduje się podziałka milimetrowa umożliwiająca precyzyjną regulację wysokości

Dane techniczne

• Wysokość minimum: ok. 118 cm
• Wysokość maksimum: ok. 320 cm
• Blokowanie nóg: zaciski mimośrodowe
• Głowica: płaska
• Średnica głowicy: 11 cm
• Mocowanie: 5/8"
• Waga: 7.7 kg

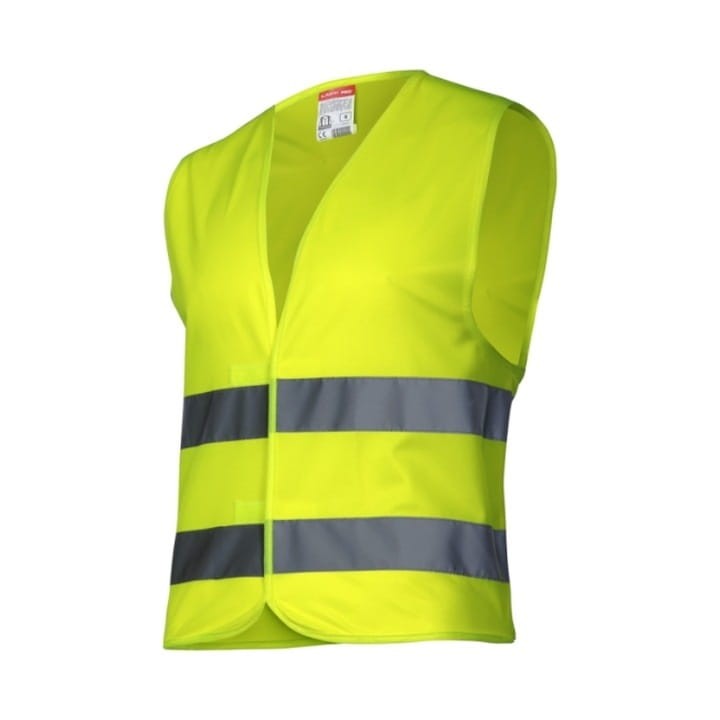

Opis kamizelki ostrzegawczej

Kamizelka odblaskowa została wykonana z 100% poliestru o gramaturze 120 g/m2. Wyposażona jest w zapięcia na rzepy oraz dwa pasy odblaskowe. Spełnia normy EN ISO 13688 i EN ISO 20471, gwarantując wysoką widoczność i bezpieczeństwo użytkownika. Jest idealnym rozwiązaniem dla osób pracujących w obszarach o zwiększonym ruchu pojazdów.

Dane techniczne

• Materiał: 100% poliester 120 g/m2
• Kolor: Żółty
• Normy: EN ISO 13688, EN ISO 20471
• Rozmiar: L

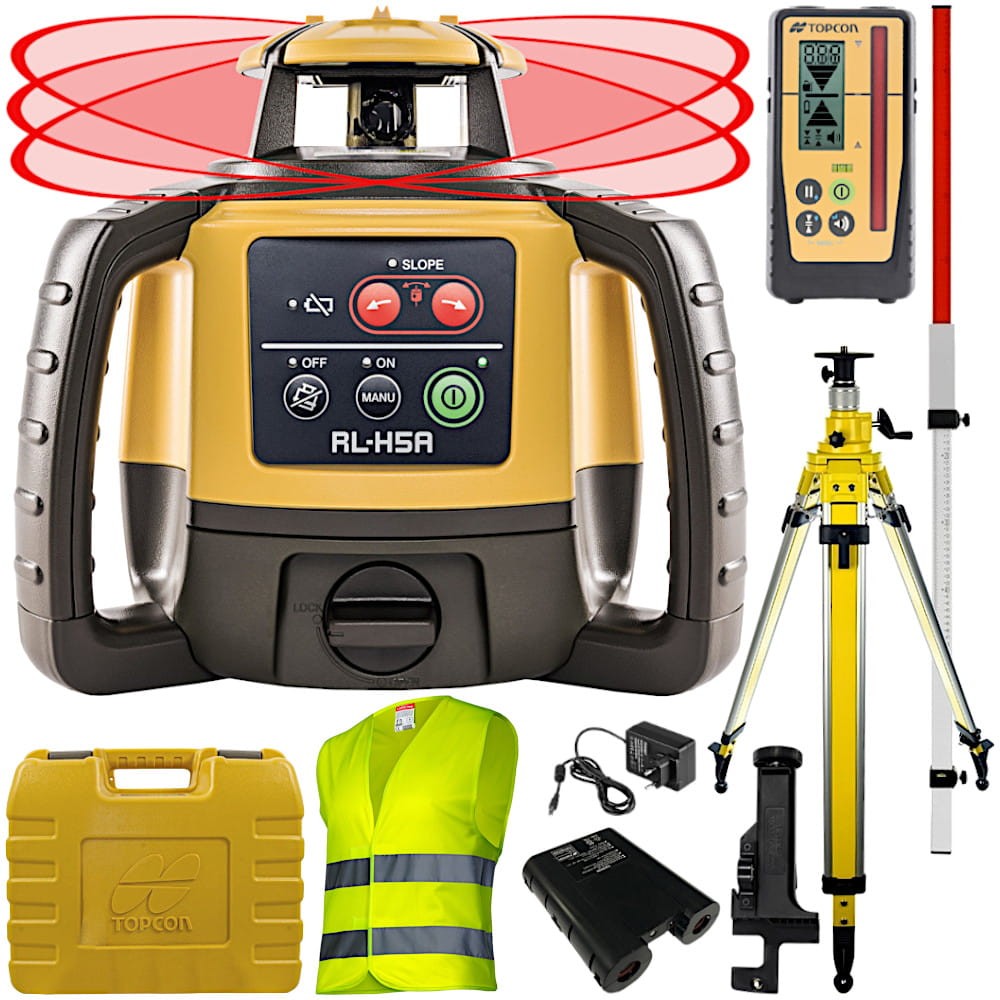

W dostawie

• Niwelator laserowy Topcon RL-H5A
• Czujnik Topcon LS-100D
• Uchwyt mocujący
• Akumulatorki (BT-79Q)
• Ładowarka (AD-17)
• Kufer transportowy
• Łata laserowa GT-240 MSR-255240
• Pokrowiec na łatę
• Statyw aluminiowy MSR-1009131
• Kamizelka ostrzegawcza roz. L
