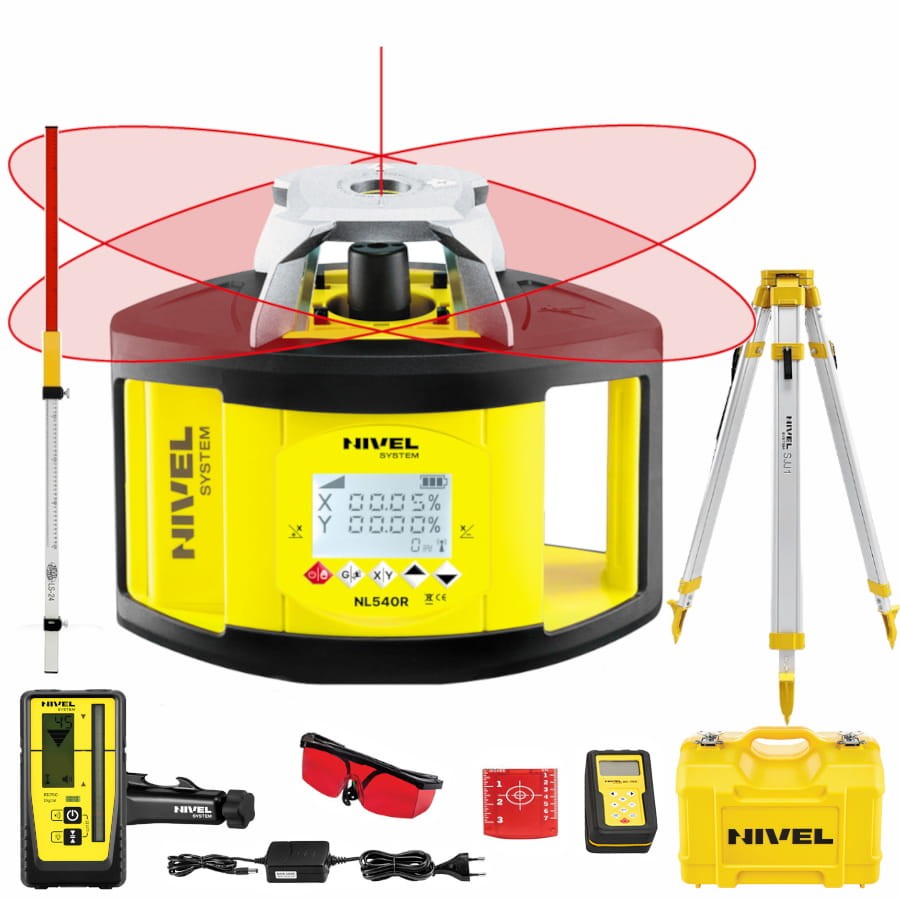

NIVEL SYSTEM Niwelator rotacyjny NL540R czujnik RD700 + Statyw + Łata LS-24

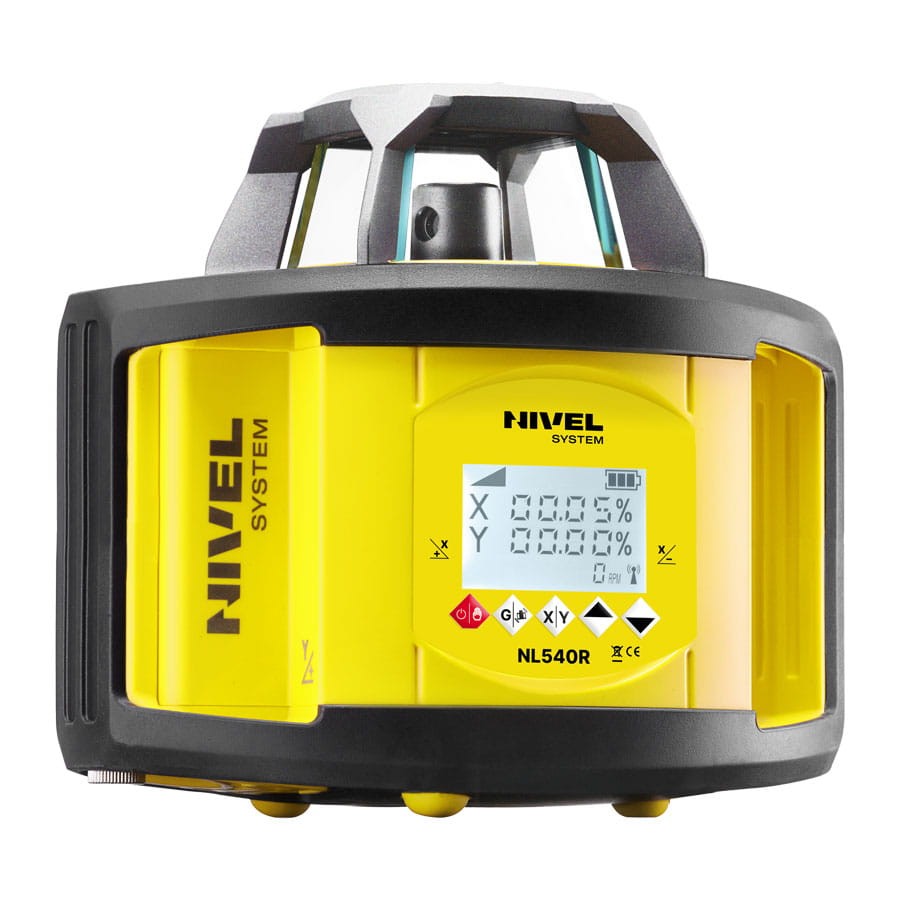

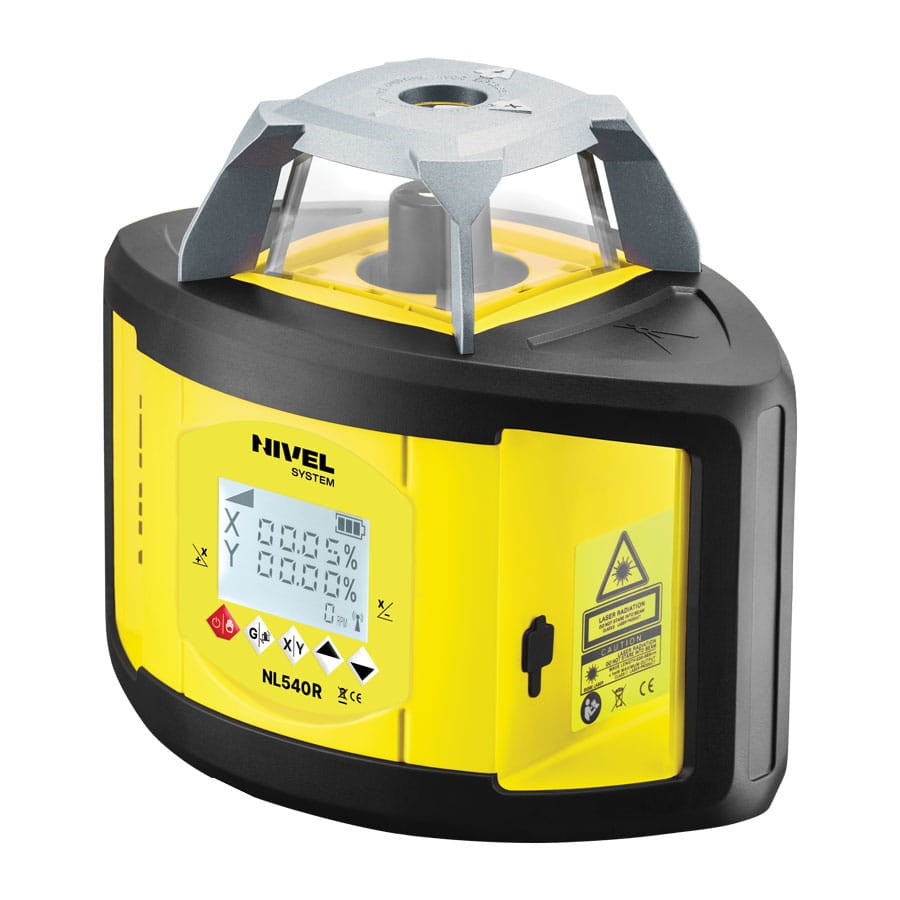

Opis niwelatora 540R Nivel System

Niwelator Nivel System NL540R to wielozadaniowy niwelator laserowy zapewniający wszechstronne zastosowania ogólnobudowlane. Uniwersalny, szybki i łatwy w użyciu sprzęt do prac budowlanych (spadki cyfrowe). Prace mogą być prowadzone wewnątrz i na zewnątrz budynku z czujnikiem. Generowana płaszczyzna wyznacza referencje dla prac poziomych i pionowych, płaszczyzna laserowa może być pochylana (cyfrowo) w jednym lub w dwóch kierunkach. Sprzęt zapewnia wysoką dokładność realizowanych prac, nawet na dużych odległościach i w ciężkich warunkach terenowych. Sprzęt jest przyjazny użytkownikowi dzięki intuicyjnemu interfejsowi z wyświetlaczem LCD. Jego mocną strona jest trwałość i odporność na warunki atmosferyczne oraz wydajne akumulatorki litowo-jonowe, zapewniające kilkadziesiąt godzin ciągłej pracy w terenie. Sprzęt jest przyjazny użytkownikowi dzięki intuicyjnemu interfejsowi i możliwości zdalnej obsługi za pomocą pilota z wyświetlaczem LCD.

Łatwe i szybkie pomiary

• Niwelator NL540R posiada funkcję autopoziomowania, po włączeniu sprzęt sam spoziomuje się i natychmiast gotowy jest do pracy.
• Generowana wiązka czerwonego lasera jest bardzo dobrze widzialna, wyświetlona na ścianie tworzy linię referencyjną dla prac poziomych lub pionowych.
• Podczas pracy z czujnikiem i łatą laserową uzyskujemy dokładny zestaw niwelacyjny, pomiary dokonywane są jednoosobowo. Funkcja skanowania umożliwia zawężenie wyświetlanej wiązki w zadanym zakresie, w ten sposób uzyskujemy referencyjną linię lasera jedynie tam, gdzie przeprowadzamy prace.

Uniwersalne zastosowanie

• Sprzęt umożliwia pracę zarówno z wiązką poziomą, jak i pionową. Płaszczyzna może być pochylana w jednym lub dwóch kierunkach (cyfrowo – LCD), dzięki czemu laser może być stosowany przy takich pracach jak wylewanie posadzek, czy niwelacja i przygotowanie powierzchni pod kostkę brukową, boisko, czy drogę – zapewniając odprowadzenie wody zgodnie z zaprojektowanymi spadkami.
• Przy pracach konstrukcyjnych przydatnym staje się pionownik laserowy, który stanowi oś generowanej rotacyjnie płaszczyzny laserowej.
• Funkcjonalność ta zapewnia dokładne wpasowanie się lasera przy pracach prostopadłych, czy podczas przenoszenia punktów (pionownik wyświetlany jest do dołu i do góry jednocześnie).
• W przypadku prac na zewnątrz i przy większych zasięgach stosowany jest czujnik laserowy zapewniający możliwość odbioru sygnału w zakresie 500 m (średnica pracy). Różne prędkości obrotów głowicy zapewniają wykorzystanie lasera zarówno przy pracach instalacyjnych wewnątrz budynku, przy niwelacji na zewnątrz oraz przy sterowaniu maszynami, gdzie wymagane są prędkości (600 obr/min).

Dokładny i niezawodny sprzęt

• Niwelator zbudowany jest w oparciu o elektroniczny kompensator, eliminujący drgania i zapewniający precyzyjnie poziomowanie płaszczyzny laserowej.
• Elektroniczny kompensator, w porównaniu z magnetycznym jest dużo bardziej dokładny szczególnie w przypadku pomiarów budowlanych, gdzie teren może drgać wskutek pracy ciężkiego sprzętu.
• Dlatego też dzięki NL540R uzyskujemy pewne i dokładne pomiary. Sprzęt jest odporny na działanie kurzu i wody, potwierdzony klasą IP54. Ponadto głowica rotacyjna osłonięta jest szklanym korpusem, a obudowa lasera posiada gumowe osłony chroniące przed uszkodzeniem wskutek uderzenia.

Wygoda obsługi

• NL540R posiada intuicyjny panel sterowania. Zarządzanie funkcjami, w tym wprowadzanie spadków odbywa się w sposób cyfrowy (wartości prezentowane są na dużym i czytelnym wyświetlaczu LCD).
• Funkcje lasera mogą być sterowane zarówno z pokładu instrumentu, jak i za pośrednictwem pilota zdalnego sterowania (pilot także posiada wyświetlacz LCD – gdzie prezentowane są parametry pracy instrumentu.
• Sprzęt zasilany jest za pomocą wydajnych akumulatorków litowo-jonowych, które pozwalają na ok. 50 godzin pracy i pozbawione są efektu pamięci (nie niszczą się w skutek nadmiernego przeładowywania).
• Sprzęt można tajże zasilać bezpośrednio z sieci. Całość uzupełnia kompaktowa obudowa, dzięki czemu laser jest poręczny, łatwy w instalacji na budowie oraz przy transporcie.

Niwelacja laserowa – pracuj szybciej, dokładniej i bez ograniczeń

• NL540R jest bardzo prosty i szybki w użyciu. Wystarczy postawić go na statywie, półce laserowej czy innej stabilnej podstawie i włączyć zasilanie.
• Sprzęt sam, automatycznie spoziomuje się. Głowica laserowa niwelatora obracając się wokół swej osi, tworzy idealnie spoziomowaną płaszczyznę laserową, która jest w stanie pokryć swoim zasięgiem ponad 19 hektarów terenu.
• Pomiary różnicy wysokości dokonywane są przez jedną osobą stosując do tego celu czujnik laserowy z widocznymi nawet w słońcu wskazaniami.
• W przypadku pracy wewnątrz budynku, bardzo często stosowanie czujnika nie jest wymagane, gdyż wiązka laserowa jest widzialna.
• W tym przypadku możemy skorzystać z tarczki laserowej z podziałką milimetrową (na wyposażeniu lasera Nivel System).

Zastosowania

• Równanie terenu – niwelacja
• Prace murarskie – wewnętrzne i zewnętrzne (fundamenty, ścianki, schody, wylewki, szalowanie)
• Prace brukarskie – wykonywanie parkingów, podjazdów, tarasów
• Prace montażowe i wykończeniowe – montaż konstrukcji drewnianych, aluminiowych, sufitów podwieszanych, glazurnictwo
• Prace instalacyjne – wyznaczanie linii przewodów, przenoszenie punktów
• Prace stolarskie – meble, zabudowy
• Laserowe systemy sterowania maszyn
• Prace wod-kan – kontrola głębokości wykopu i układanego rurociągu (także ze spadkiem)
• Ogrodnictwo i rolnictwo

Dane techniczne

• Wiązka laserowa: laser czerwony (635 nm), klasa 2
• Dokładność: ±1,0mm/10m
• Zasięg pracy: 500 m (z czujnikiem) – średnica
• Pochylenie płaszczyzn: ± 10 (oś X, os Y), cyfrowo
• Zakres samopoziomowania: ±5°

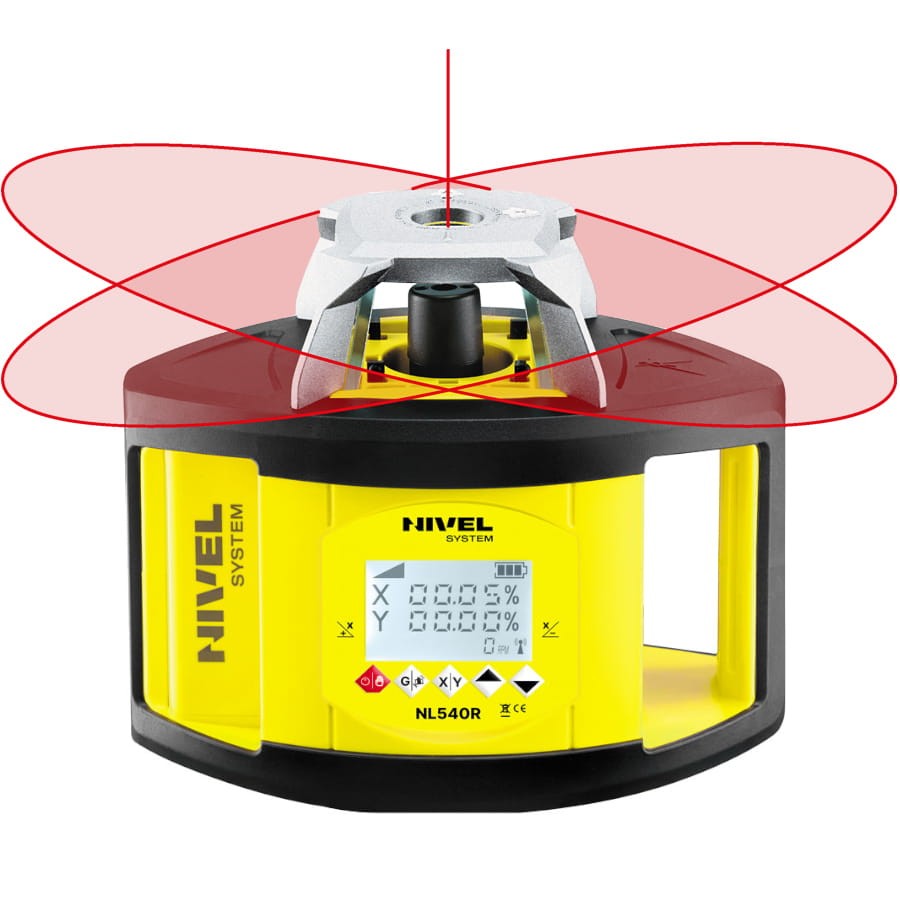

• Generowane płaszczyzny: 1 x poziomo (360°), 1 x pionowo (360°)
• Prędkość wirowania głowicy: zmienna, maks. 600 obr./min
• Skanowanie: 0-10°-45°-90°-180°
• Zasilanie: 7,4V (Li-ion, 4000 mAh)
• Klasa odporności: IP54
• Zakres temperatury pracy: -20°C do +50°C
• Wymiary: 206 x 206 x 211 mm
• Waga: 3,0 kg

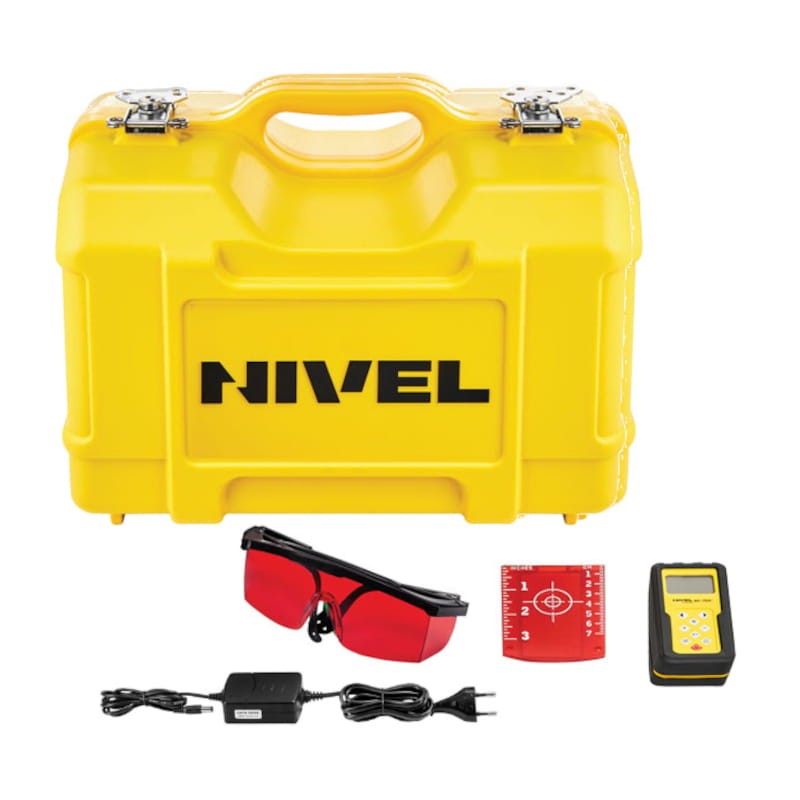

Bogate wyposażenie

• Pilot zdalnego sterowania z LCD
• Akumulator
• Ładowarka
• Tarczka laserowa
• Okulary laserowe
• Kufer transportowy

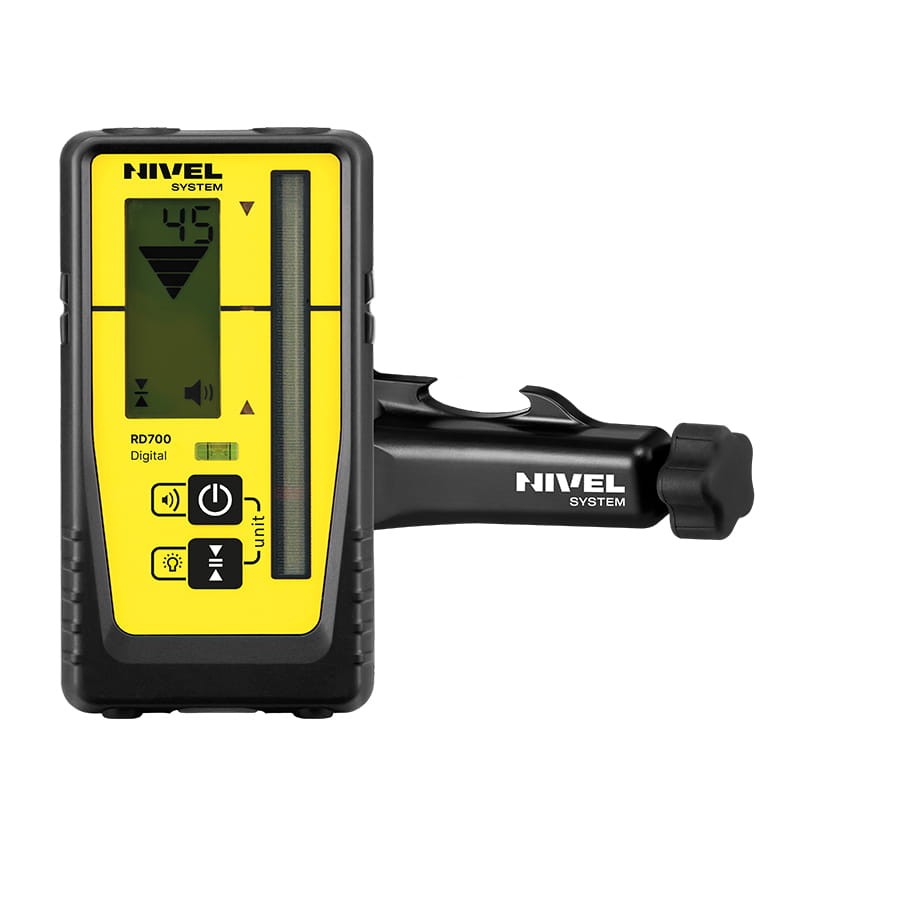

Opis czujnika laserowego RD700 Nivel System

Czujnik laserowy do niwelatorów rotacyjnych z cyfrowym wskaźnikiem różnicy wysokości. Uniwersalność – kompatybilność z czerwonymi i zielonymi promieniami laserowymi. Szeroki zakres detekcji lasera dzięki 90 mm taśmie detektora. Zwiększona precyzja, regulowana w zależności od wymagań (1mm, 2mm, 5mm, 10mm). Ulepszona kontrola pracy – czujnik przelicza i pokazuje dokładne wartości różnic wysokości w milimetrach [mm]. Możliwość zmiany jednostek pomiaru (mm, cm, cal). Wszystko widoczne – duży, czytelny wyświetlacz LCD (dodatkowy wyświetlacz z tyłu czujnika), dodatkowy wyświetlacz LED do odczytu z większej odległości (np. z kabiny maszyny). Sygnały dźwiękowe różnic wysokości (regulowane poziomy głośności). Automatyczne wyłączanie po 30 minutach bezczynności. Solidne mocowanie na łacie laserowej dzięki uchwytowi (w zestawie). Wysoka odporność na wodę i kurz, potwierdzona klasą IP67.

Dane techniczne

• Zakres detekcji: 90mm
• Kąt odbioru wiązki: ±45°
• Odbiór wiązki laserowej: 450nm – 800nm (wiązka czerwona i zielona)
• Tryby pracy (dokładność): 1/ 2 / 5 / 10mm
• Klasa odporności: IP67
• Automatyczne wyłączanie: po 30min.
• Zasilanie: 1 x AA
• Zakres temperatury pracy: -20°C – +50°C
• Wymiary: 135 x 69 x 25 mm

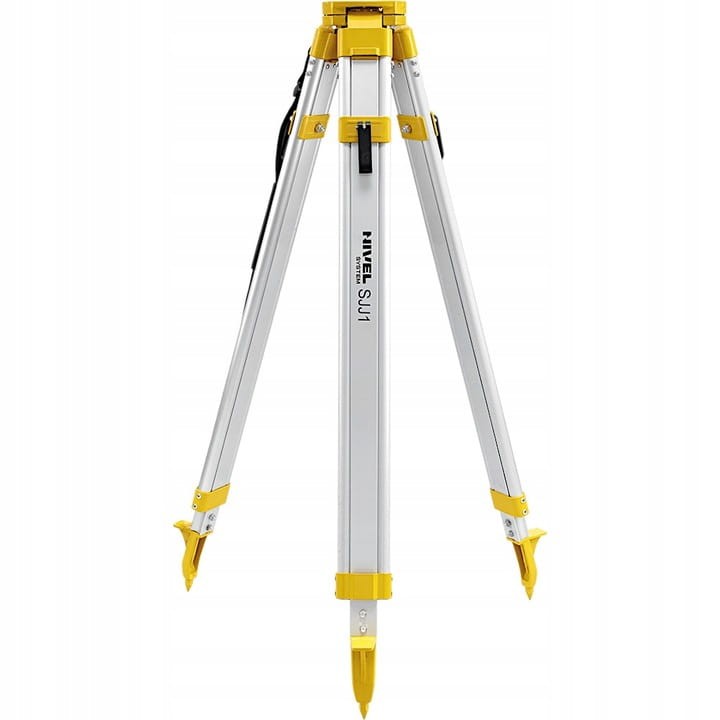

Opis statywu Nivel System

• Lekki i trwały statyw na zaciski z głowicą płaską
• Idealny do niwelatorów optycznych i laserowych
• Zapewniający najwyższą precyzję pracy
• Charakteryzujący się dużą wytrzymałością na uszkodzenia mechaniczne
• Odporny na warunki atmosferyczne (deszcz, słońce)
• Kulista głowica ułatwiająca szybkie poziomowanie instrumentu
• Zaciski mimośrodowe do szybkiego składania/rozkładania statywu
• Lekkie, aluminiowe nogi
• Wytrzymałe zaciski blokujące nogi statywu
• Wygodny pasek do przenoszenia statywu na ramieniu
• Metalowe groty stopek, zapewniające wymaganą stabilność na każdym podłożu

Dane techniczne

• Materiał: Aluminium
• Głowica statywu: Płaska
• Wysokość minimum: 0.97m
• Wysokość maksimum: 1.60m
• Gwint: 5/8"
• Waga: 3kg

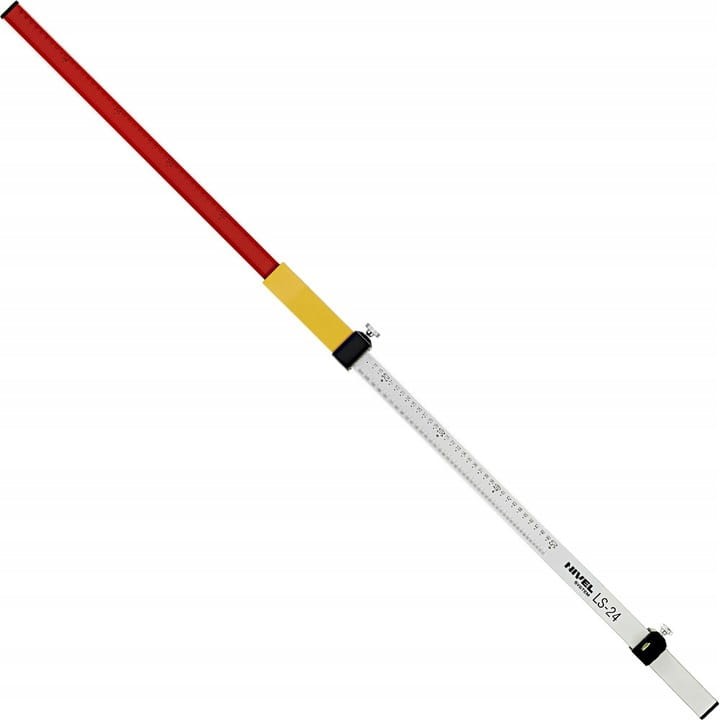

Opis łaty laserowej Nivel System LS-24

Poręczna, wytrzymała łata do niwelacji laserowej z precyzyjną, milimetrową podziałką i łatwym odczytem odchylenia od poziomu. Dostępna z praktycznym suwakiem dla uchwytu czujnika laserowego

Dane techniczne

• Zastosowanie: niwelacja klasyczna - pomiary laserowe
• Materiał: Aluminium
• Długość: 2.4m
• Waga: 1kg

W dostawie

• Niwelator laserowy wiązka czerwona Nivel System NL540R DIGITAL
• Czujnik laserowy Nivel System RD700
• Pilot zdalnego sterowania z LCD
• Akumulator
• Ładowarka
• Tarczka laserowa
• Okulary laserowe
• Kufer transportowy
• Statyw aluminiowy Nivel System SJJ1
• Aluminiowa łata laserowa Nivel System LS-24
