Niwelator Nivel System NL640R DIGITAL + MC1D + łata LS-24 + statyw SJJ32

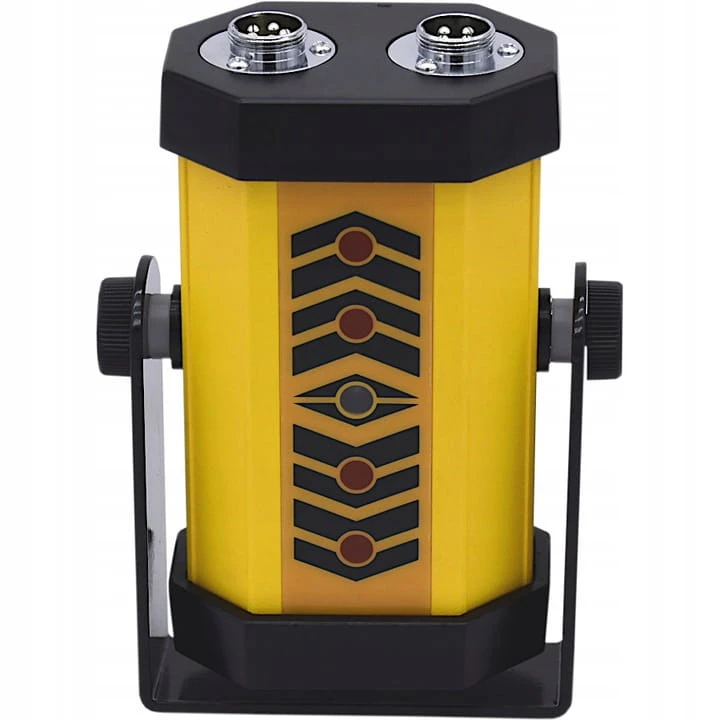

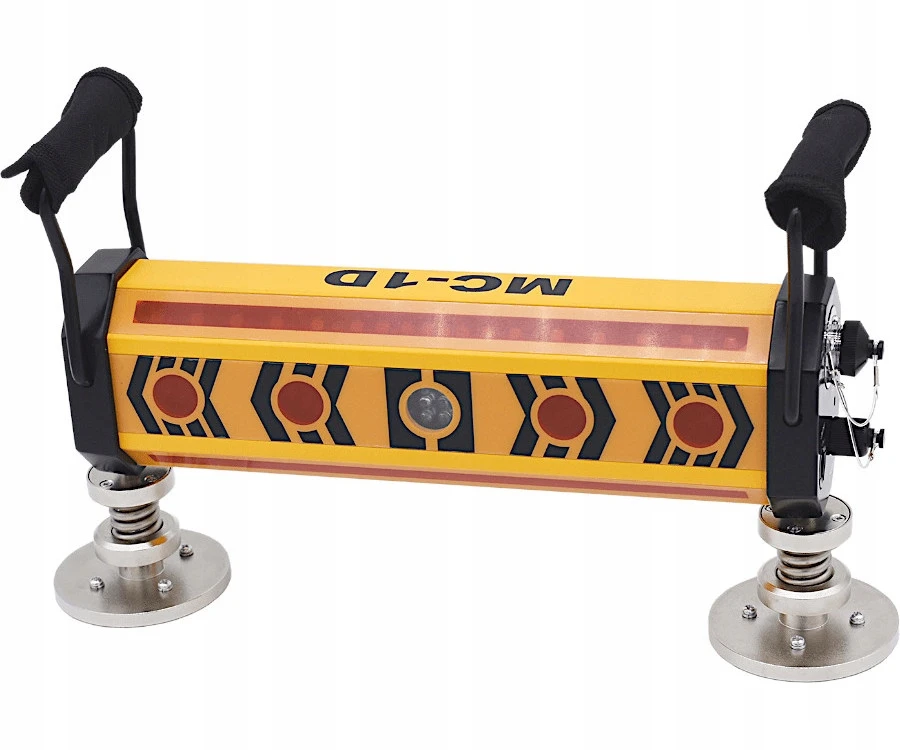

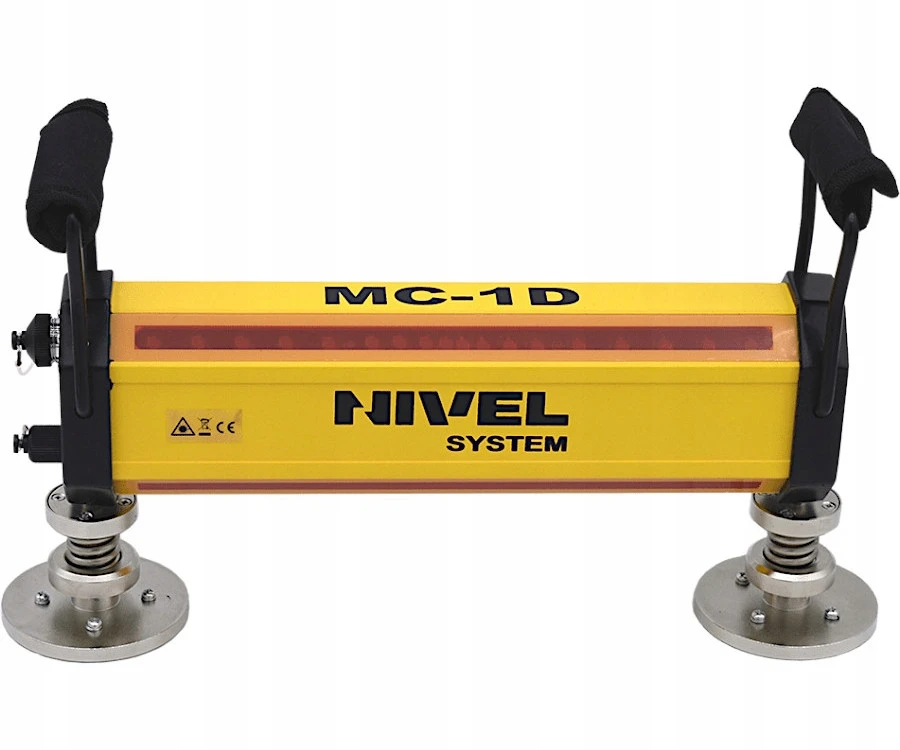

Nivel System MC-1D to laserowy system kontroli pracy maszyn budowlanych, przeznaczony do usprawnienia robót ziemnych wymagających zachowania odpowiedniej wysokości lub spadku. System wykorzystuje czujnik laserowy odbierający sygnał z niwelatora rotacyjnego, a następnie za pomocą czytelnych wskaźników LED informuje operatora o aktualnym położeniu elementu roboczego maszyny. Dzięki temu operator na bieżąco otrzymuje informację, czy łyżkę, lemiesz lub inny element należy podnieść, obniżyć czy pozostawić na właściwym poziomie.

Zastosowanie systemu MC-1D pozwala ograniczyć konieczność wykonywania dodatkowych pomiarów kontrolnych podczas pracy maszyny. W tradycyjnym sposobie prowadzenia robót ziemnych sprawdzanie poziomu często wymaga udziału dodatkowej osoby oraz okresowego zatrzymywania pracy. Dzięki wskazaniom czujnika operator może samodzielnie kontrolować wysokość i spadek wykonywanego wykopu, co pomaga ograniczyć ryzyko przekopania oraz przyspiesza realizację zadania.

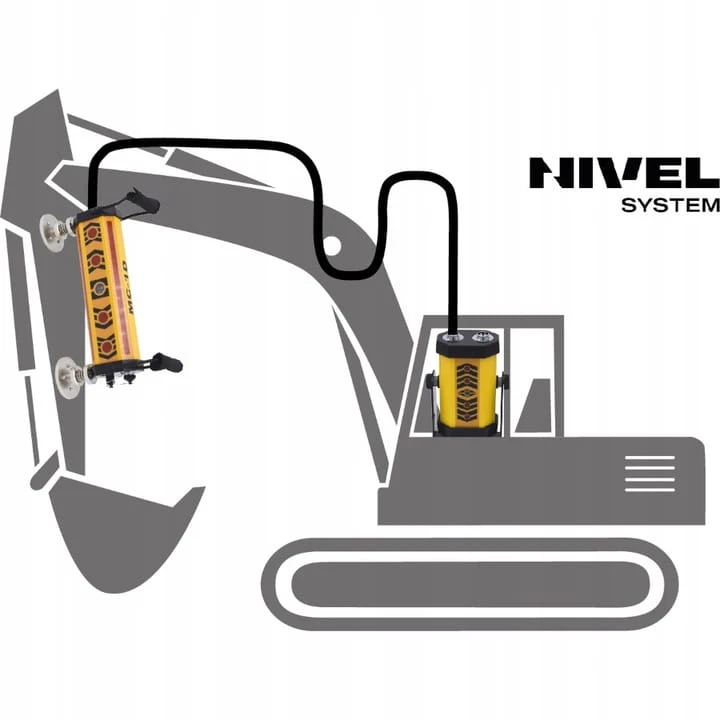

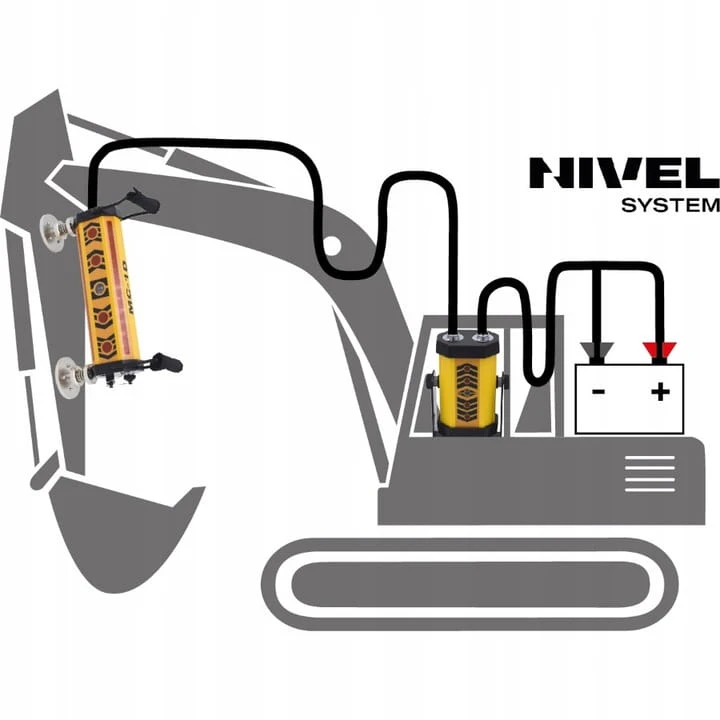

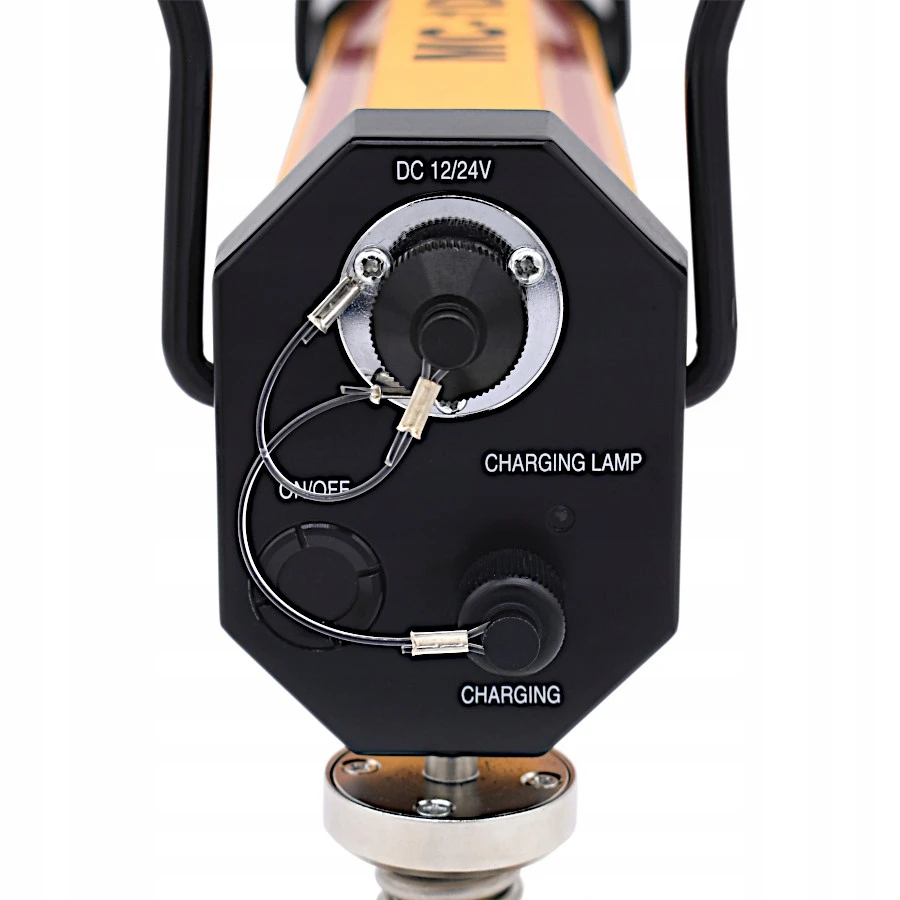

Czujnik laserowy montowany jest bezpośrednio na maszynie, np. na ramieniu koparki, za pomocą mocnego uchwytu magnetycznego. Takie rozwiązanie umożliwia szybki montaż zestawu przed rozpoczęciem pracy, bez konieczności wykonywania skomplikowanych modyfikacji maszyny. Mobilna konstrukcja pozwala również łatwo przenosić system pomiędzy różnymi maszynami wykorzystywanymi na placu budowy.

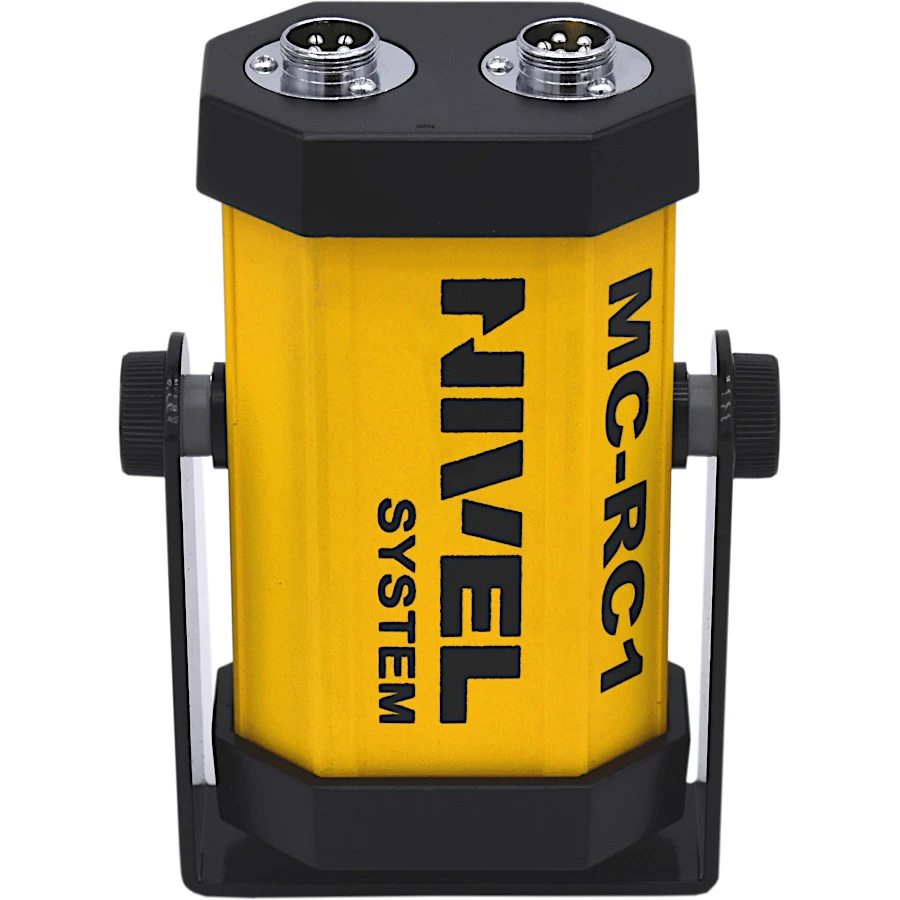

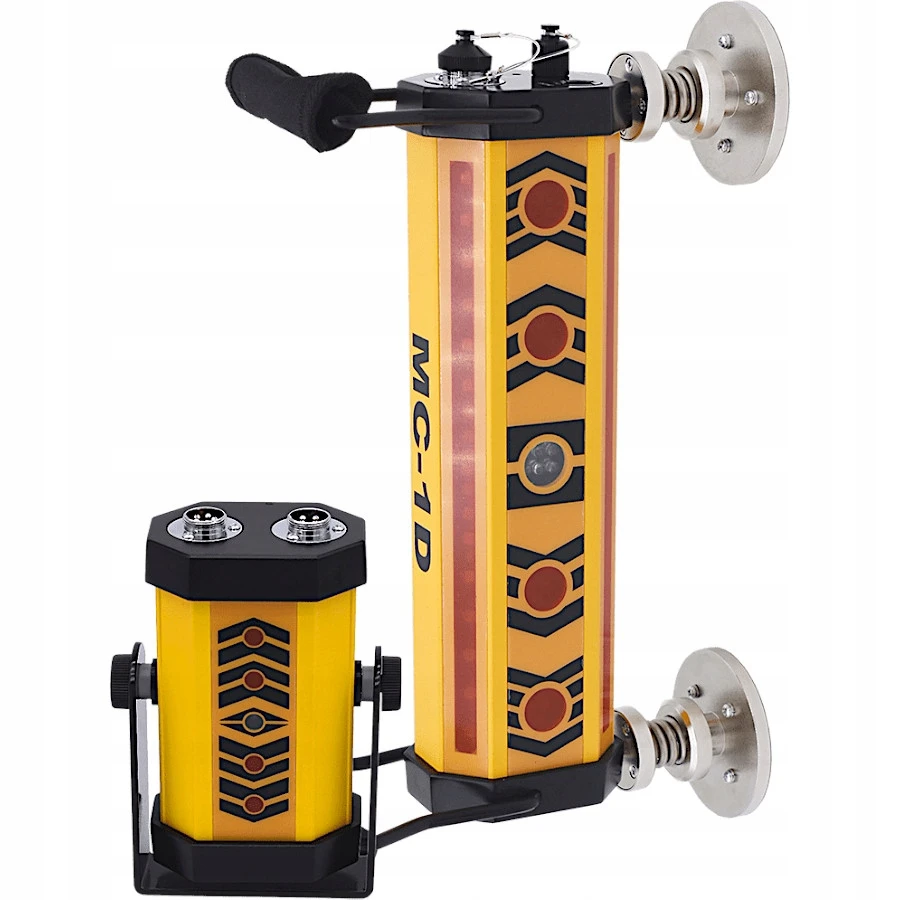

Wskazania czujnika mogą być dodatkowo prezentowane na odbiorniku kabinowym RD-1MC, który pełni funkcję wygodnego wyświetlacza dla operatora. Pozwala to kontrolować położenie elementu roboczego bezpośrednio z kabiny i sprawniej reagować na zmiany wysokości. Po ustawieniu wymaganego spadku na niwelatorze operator może prowadzić pracę zgodnie ze wskazaniami systemu, bez potrzeby każdorazowego wykonywania osobnych pomiarów.

System współpracuje z rotacyjnymi niwelatorami laserowymi emitującymi czerwoną wiązkę. W połączeniu z kompatybilnym niwelatorem może być wykorzystywany m.in. podczas wykonywania wykopów, wyrównywania i profilowania terenu, przygotowywania podłoża oraz innych prac ziemnych wymagających zachowania określonego poziomu lub spadku. MC-1D pomaga zautomatyzować proces kontroli wysokości, zwiększyć płynność pracy maszyny i ograniczyć czas potrzebny na pomiary pomocnicze.

Dane techniczne

• Tryb pracy: dokładny (±10mm), zgrubny (±20mm)
• Zakres odbioru wiązki: 25 cm, 360°
• Typ wiązki: laser (czerwony)
• Mocowanie: na magnesy
• Akumulator: 7,2V NiMh (2500mAh)
• Czas pracy: 40 godz.
• Czas ładowania: 15 godz.
• Temperatury pracy: -20ºC ~ +50ºC
• Klasa odporności: IP 54
• Wymiary: 280 x 280 x 130 mm
• Waga: 5,5 kg

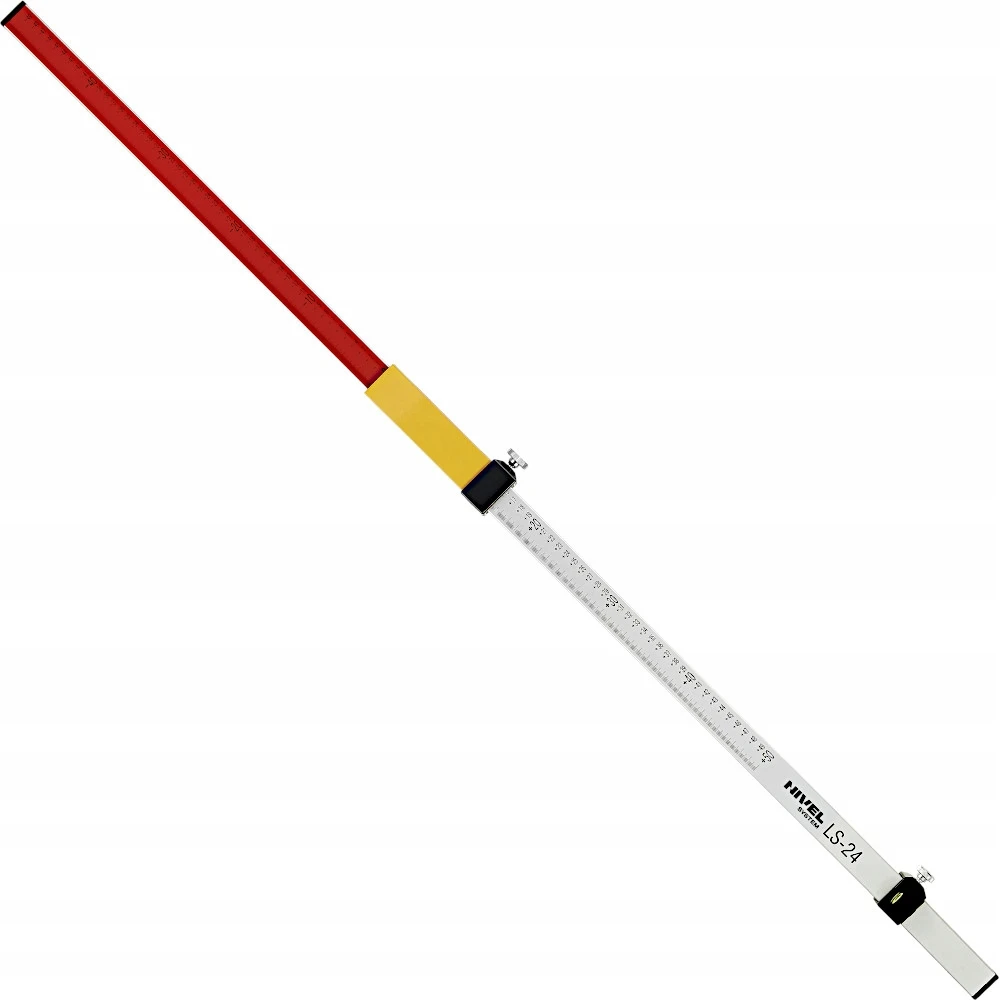

Łata laserowa Nivel System LS-24 została wykonana z wytrzymałego aluminium i przeznaczona jest do precyzyjnych pomiarów z wykorzystaniem niwelatorów laserowych. Posiada trwałą podziałkę milimetrową, która ułatwia szybki odczyt różnic wysokości oraz odchyleń od poziomu.

Łata wyposażona jest w praktyczny suwak umożliwiający wygodny montaż uchwytu czujnika laserowego. Stabilna konstrukcja oraz dołączona libella ułatwiają prawidłowe ustawienie podczas pomiaru. W zestawie znajduje się również pokrowiec chroniący łatę przed zabrudzeniami i uszkodzeniami podczas transportu i przechowywania.

Dane techniczne

• Zastosowanie: niwelacja klasyczna - pomiary laserowe
• Materiał: Aluminium
• Długość: 2.4m
• Waga: 1kg

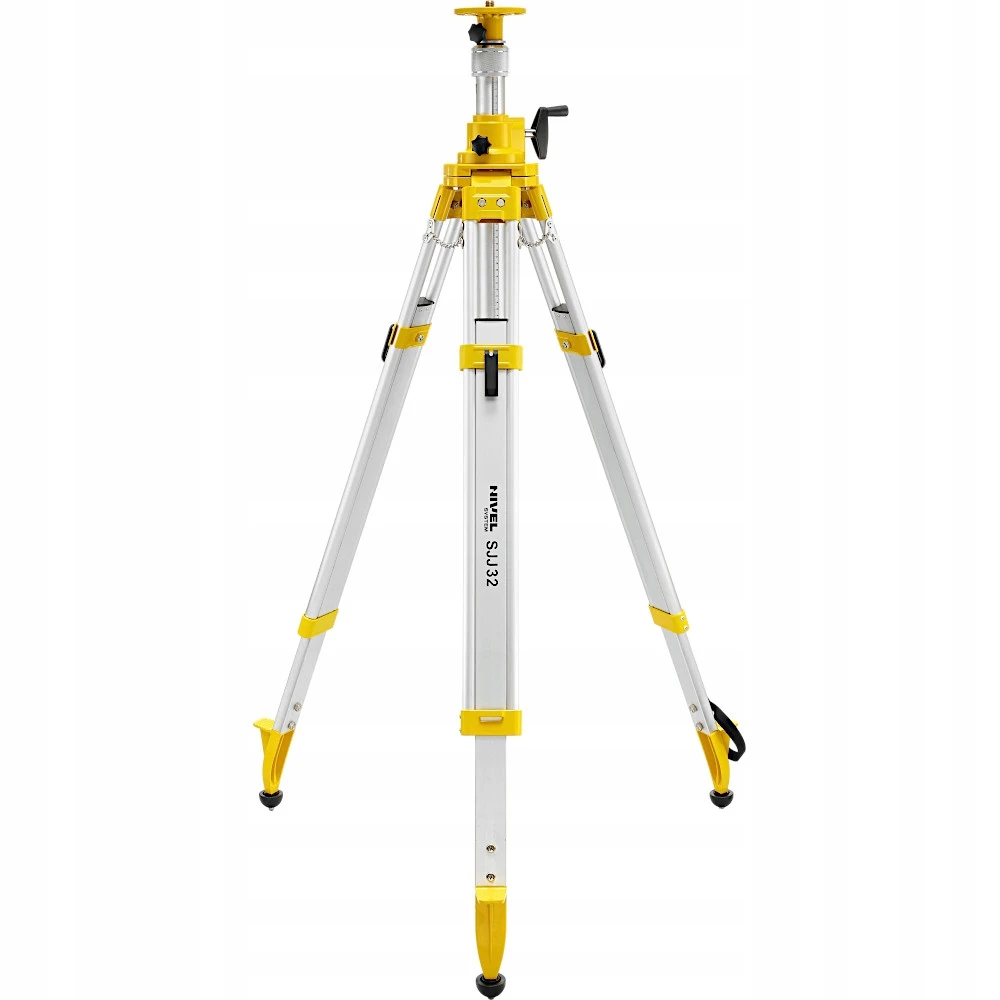

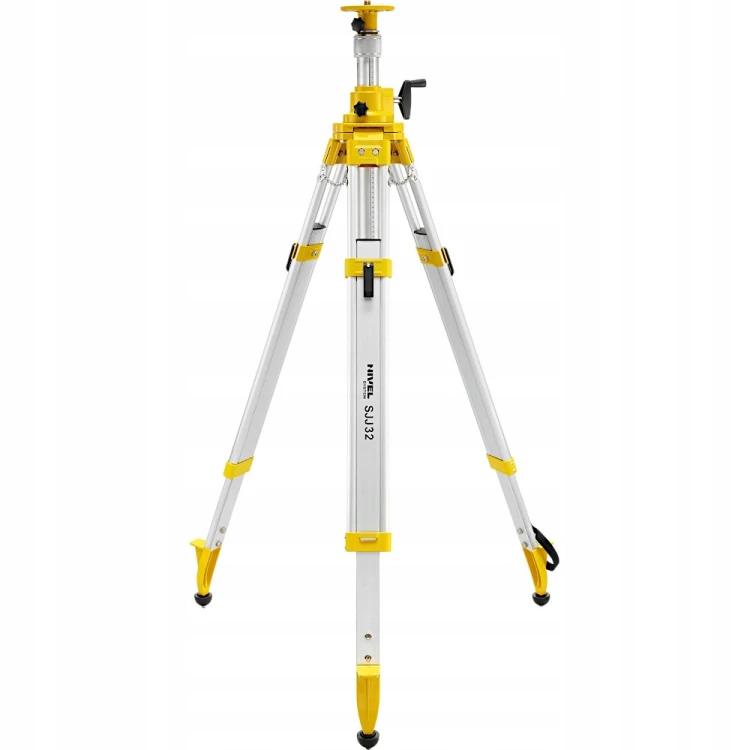

Statyw Nivel System SJJ32 to solidny, aluminiowy statyw przeznaczony przede wszystkim do współpracy z niwelatorami laserowymi. Dzięki wysięgnikowi z korbką umożliwia ustawienie urządzenia na wysokości nawet 3,2m, co sprawdza się podczas prac budowlanych, montażowych i wykończeniowych.

Stabilną pracę zapewniają wytrzymałe nogi z zaciskami mimośrodowymi, które pozwalają na szybkie składanie, rozkładanie oraz blokowanie statywu. Metalowe groty stopek zwiększają przyczepność na różnych rodzajach podłoża, a solidna konstrukcja zapewnia odpowiednią odporność na intensywne użytkowanie.

Korbowy mechanizm regulacji wysokości ułatwia precyzyjne ustawienie lasera na wymaganym poziomie. Statyw został zaprojektowany z myślą o pracy w terenie i na placu budowy, dzięki czemu dobrze sprawdza się również podczas użytkowania w zmiennych warunkach atmosferycznych.

Dane techniczne

• Materiał: Aluminium
• Głowica statywu: płaska
• Wysokość minimum: 1.14m
• Wysokość maksimum: 3.20m
• Waga: 7.2kg

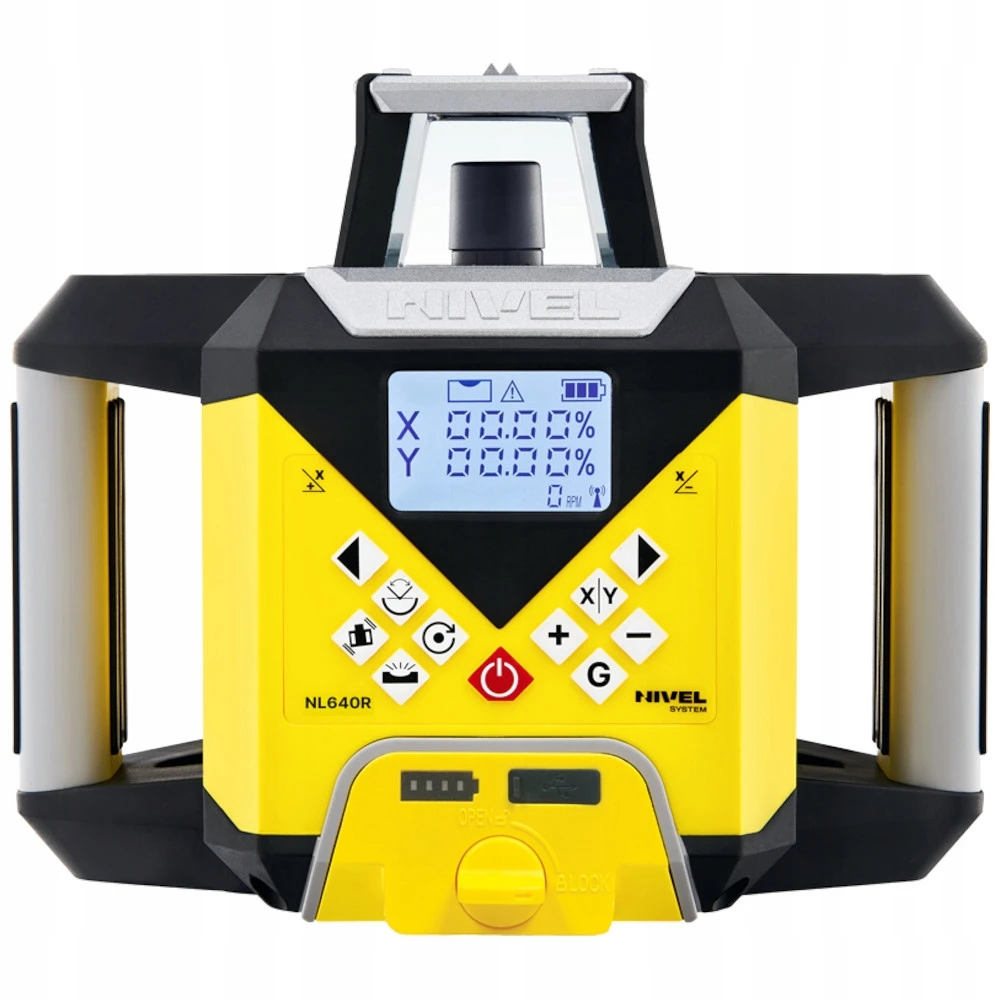

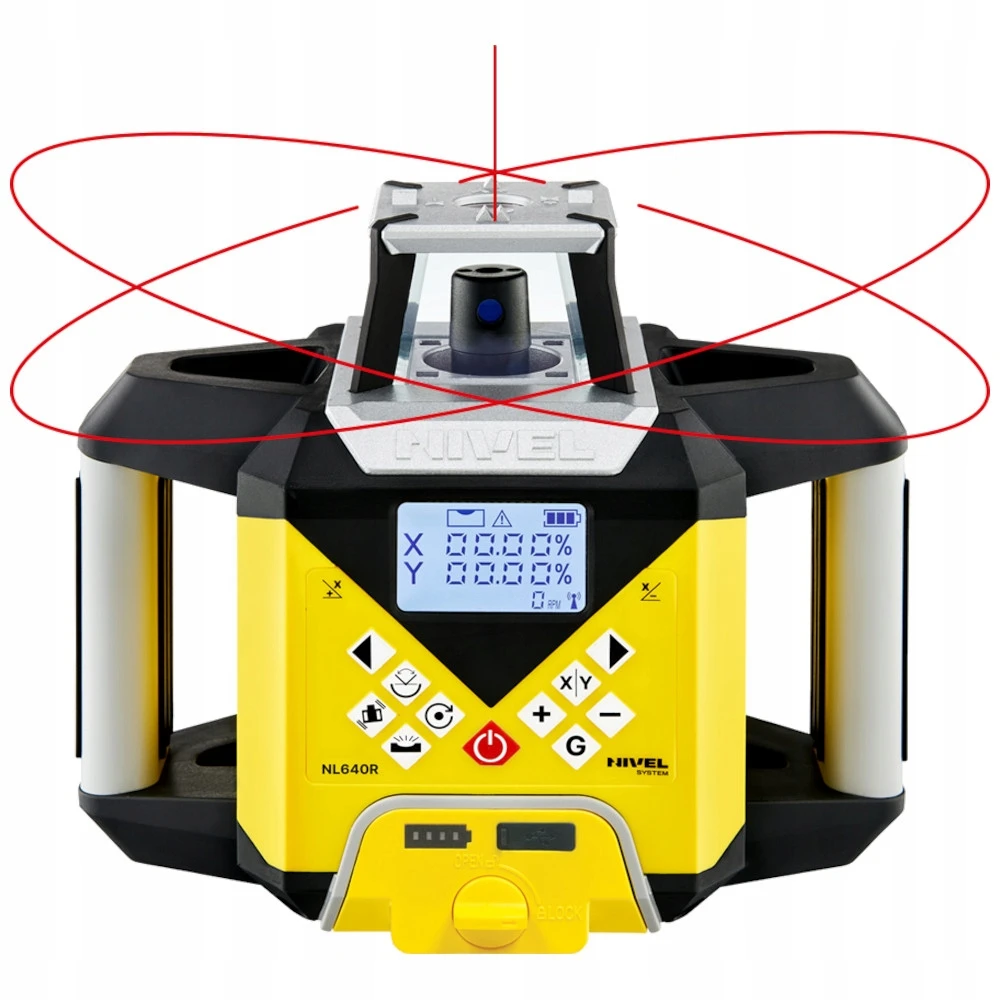

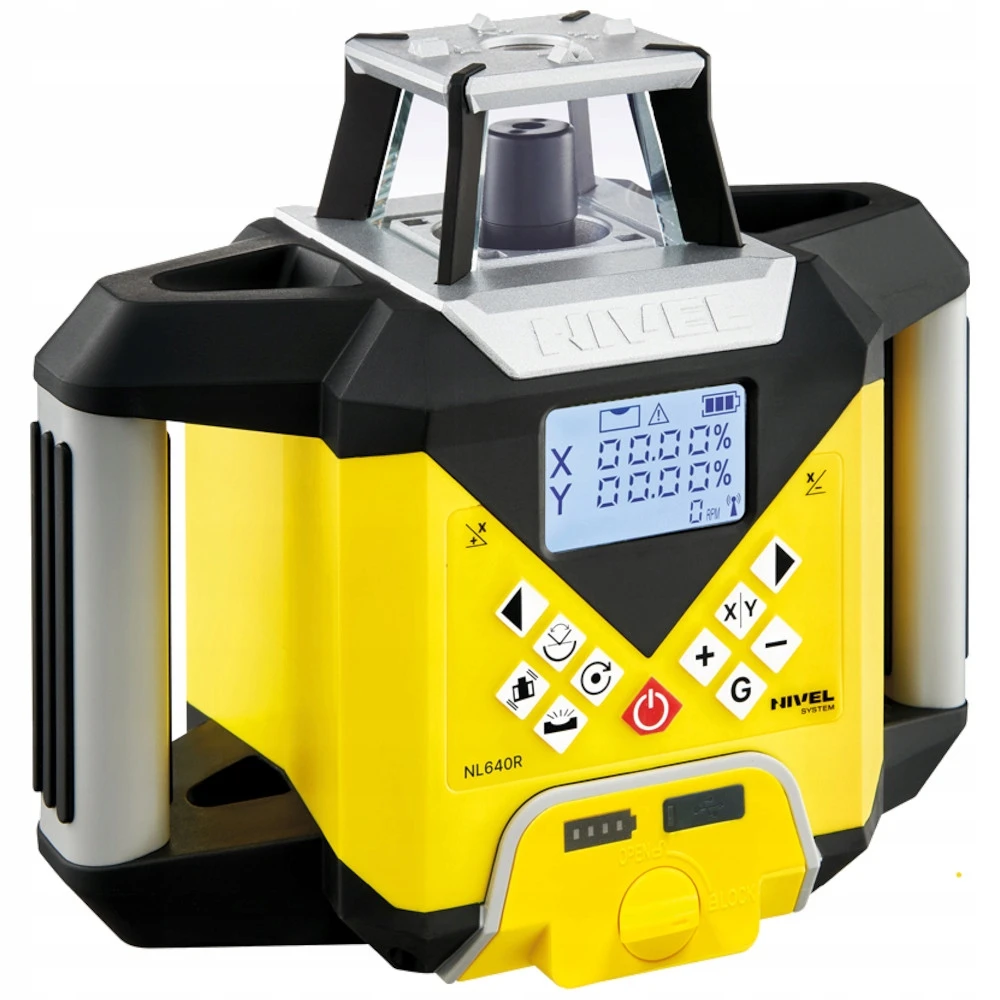

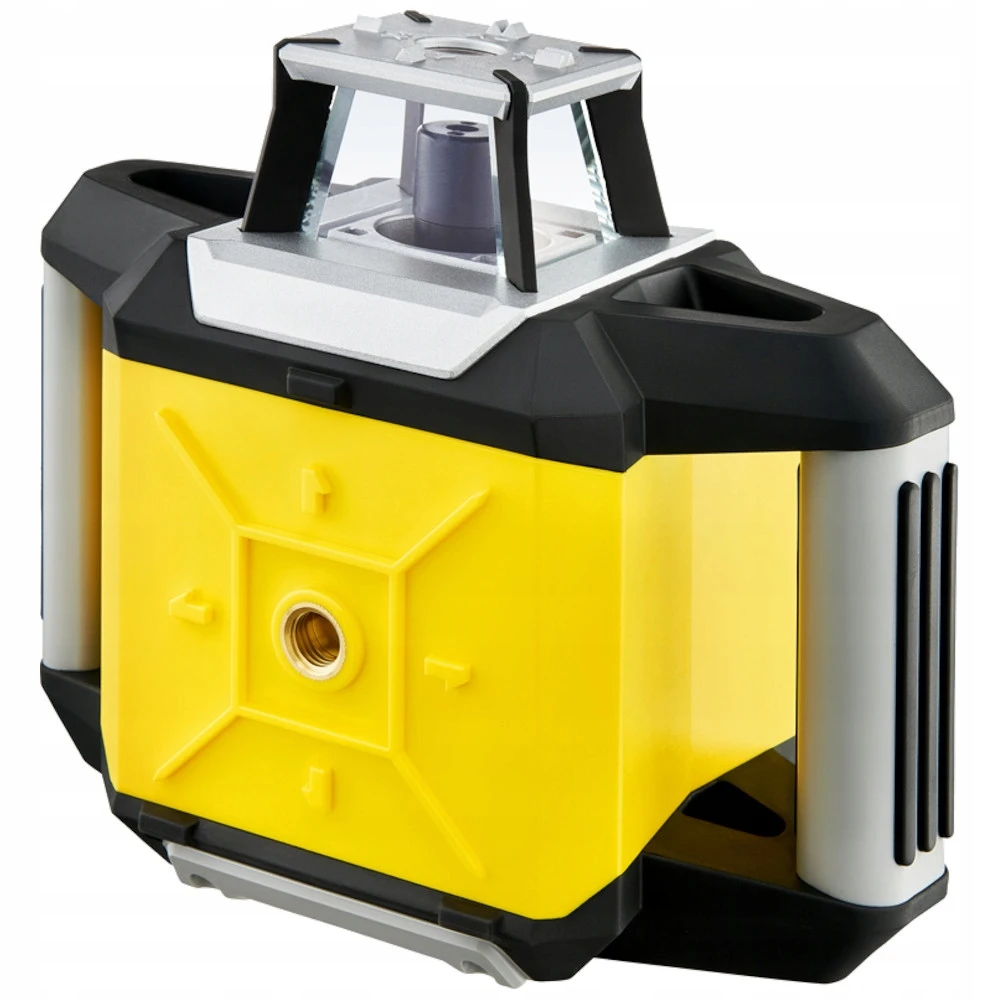

Zestaw Nivel System z laserem NL640R DIGITAL został przygotowany do kompleksowej obsługi prac niwelacyjnych oraz kontroli maszyn budowlanych. Niwelator umożliwia wyznaczanie płaszczyzn poziomych i pionowych, a także ustawianie spadków w dwóch osiach. Zasięg pracy do 600m oraz dokładność ±0,72mm/10m pozwalają wykorzystać go zarówno podczas standardowych prac budowlanych, jak i przy większych robotach terenowych.

Cyfrowy czujnik RD600 DIGITAL ułatwia kontrolę różnic wysokości, natomiast łata LS-24 pozwala wygodnie wykonywać pomiary niwelacyjne w terenie. Z kolei system MC-1D rozszerza możliwości zestawu o kontrolę położenia elementu roboczego maszyny. Operator otrzymuje na bieżąco informacje, czy łyżkę lub lemiesz należy podnieść, obniżyć czy utrzymać na właściwym poziomie, co ogranicza konieczność wykonywania dodatkowych pomiarów kontrolnych.

Całość uzupełnia aluminiowy statyw SJJ32 z regulacją wysokości do 3,2m, zapewniający stabilne ustawienie lasera podczas pracy. Tak skonfigurowany zestaw sprawdzi się przy wykonywaniu wykopów, profilowaniu i wyrównywaniu terenu, przygotowywaniu podłoża, pracach brukarskich, drogowych oraz innych zadaniach wymagających zachowania określonego poziomu lub spadku.

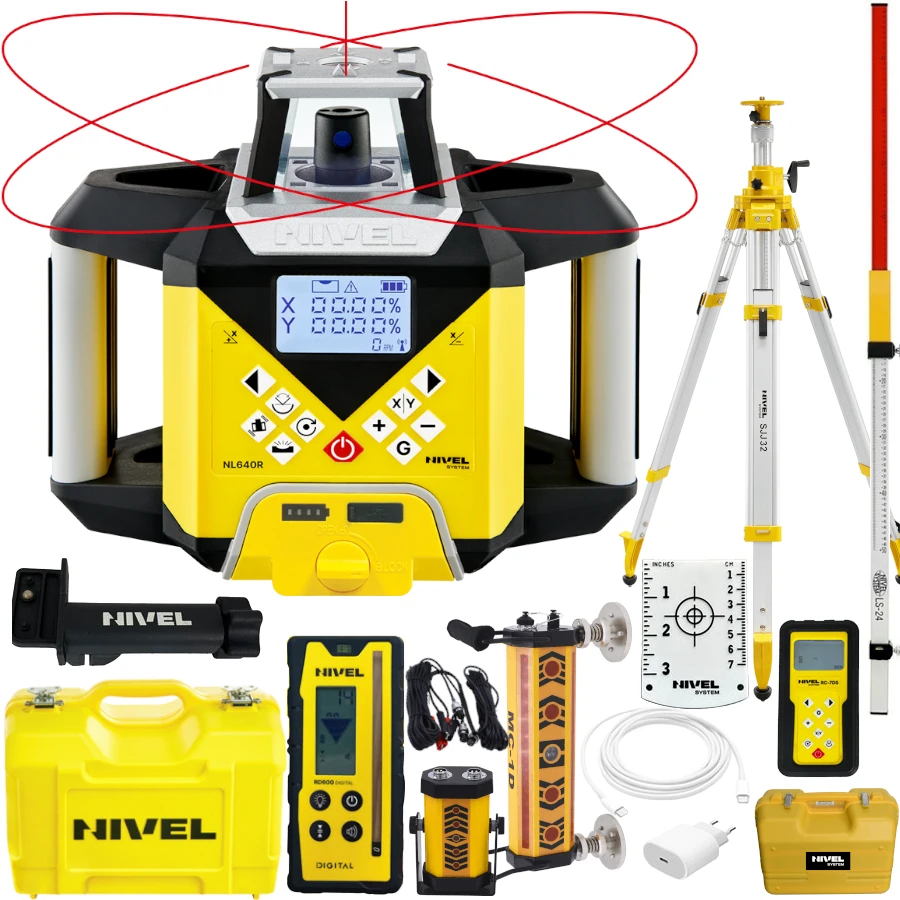

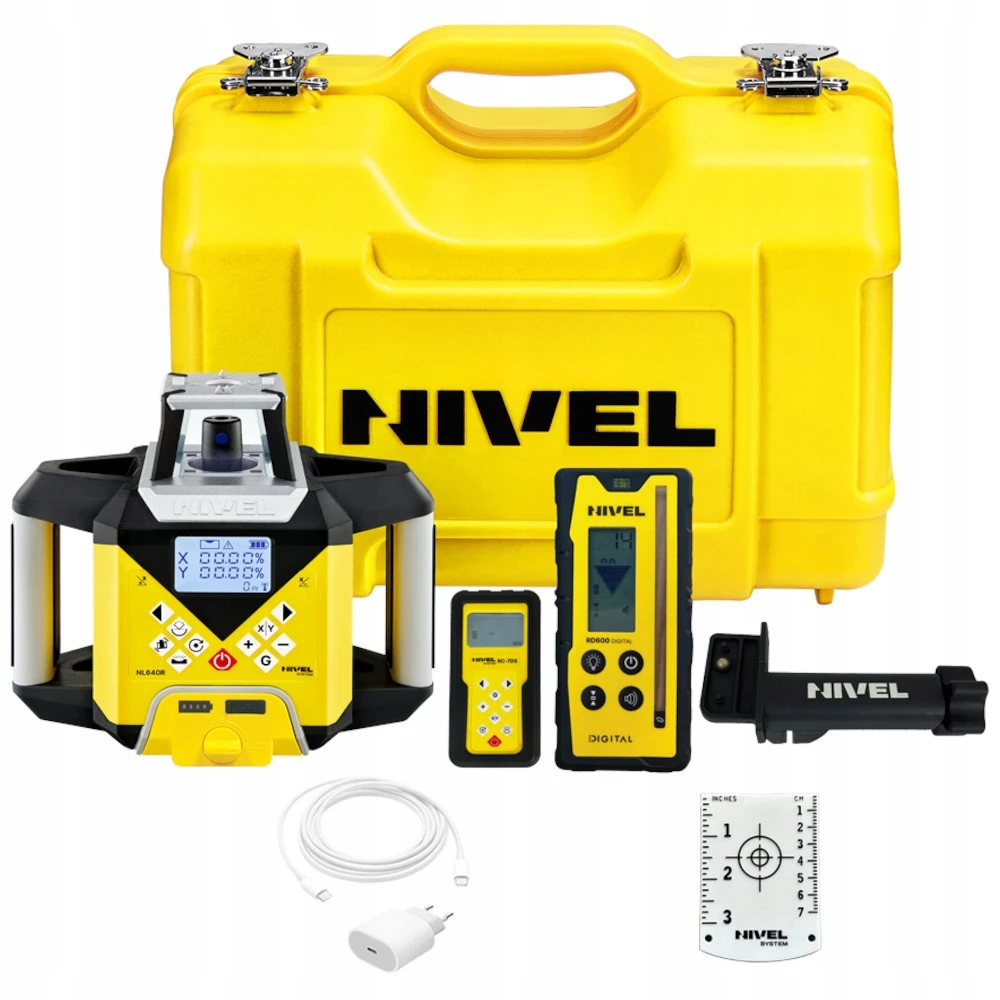

• Laser obrotowy Nivel System NL640R
• Czujnik laserowy (cyfrowy) RD600 DIGITAL
• Pilot sterowania RC–7DS
• Tarczka laserowa TR-W
• Akumulator Aku NL 8000
• Ładowarka USB-C z kablem CH-CL USB-C
• Kufer transportowy
• Statyw Nivel System SJJ32
• Łata LS-24
• Pokrowiec na łatę

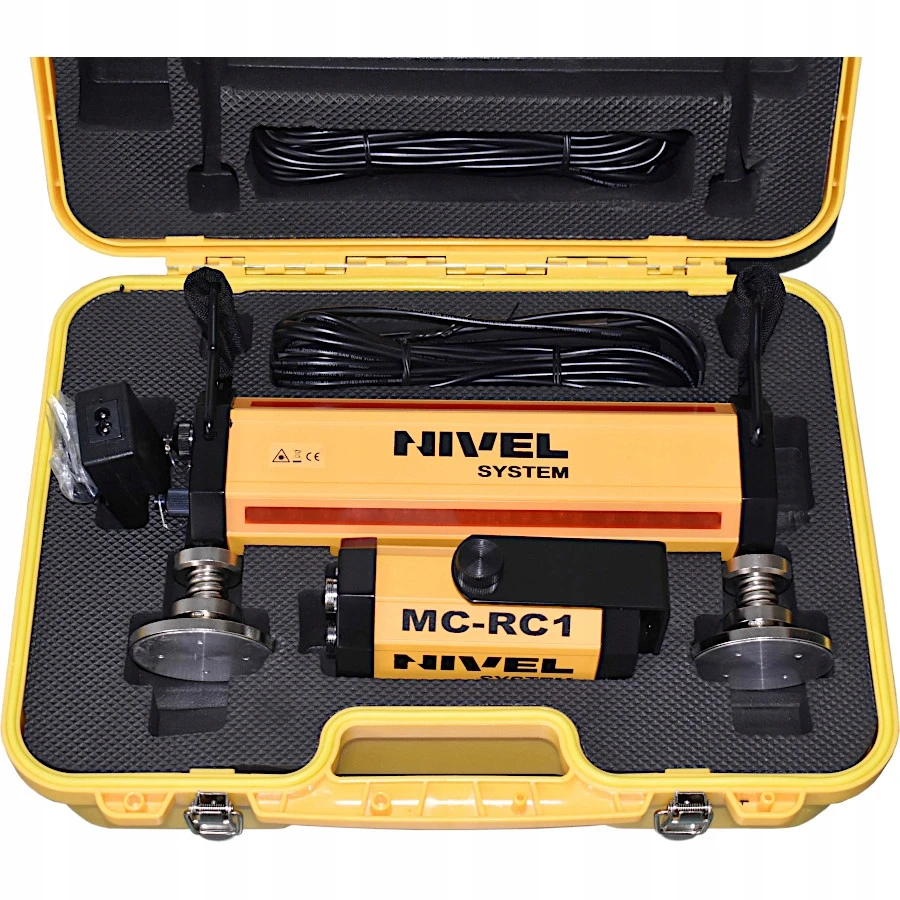

• Czujnik maszynowy z wbudowanym akumulatorem MC-1D
• Wyświetlacz kabinowy MC-RC1
• Przewód łączący czujnik z wyświetlaczem kabinowym
• Przewód do podłączenia zasilania z akumulatora 12V/24V (klemy)
• Waliza transportowa
• Ładowarka
