Niwelator Nivel System NL620R DIGITAL + MC1D + łata LS-24 + statyw SJJ32

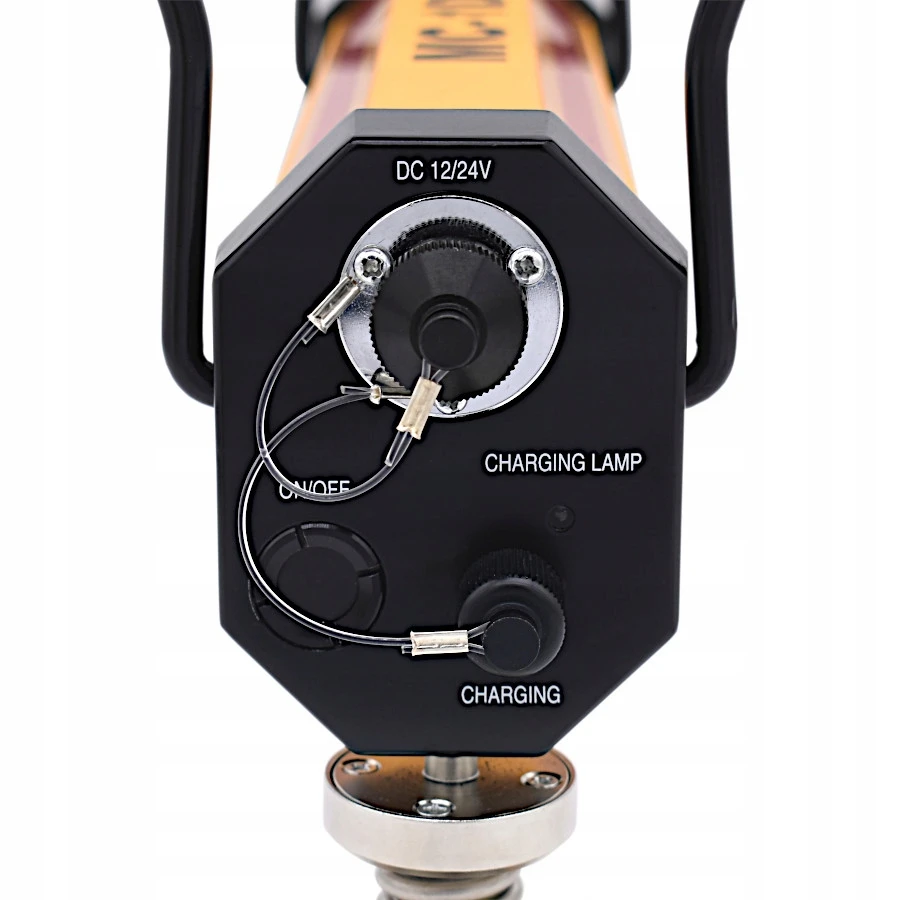

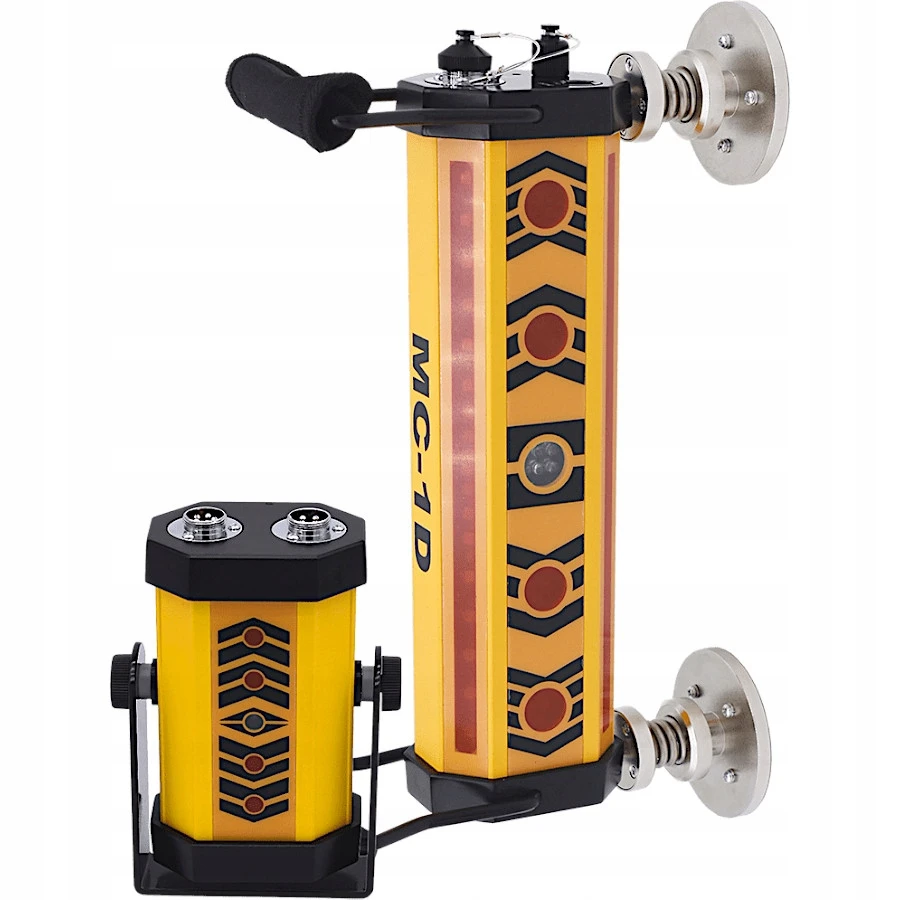

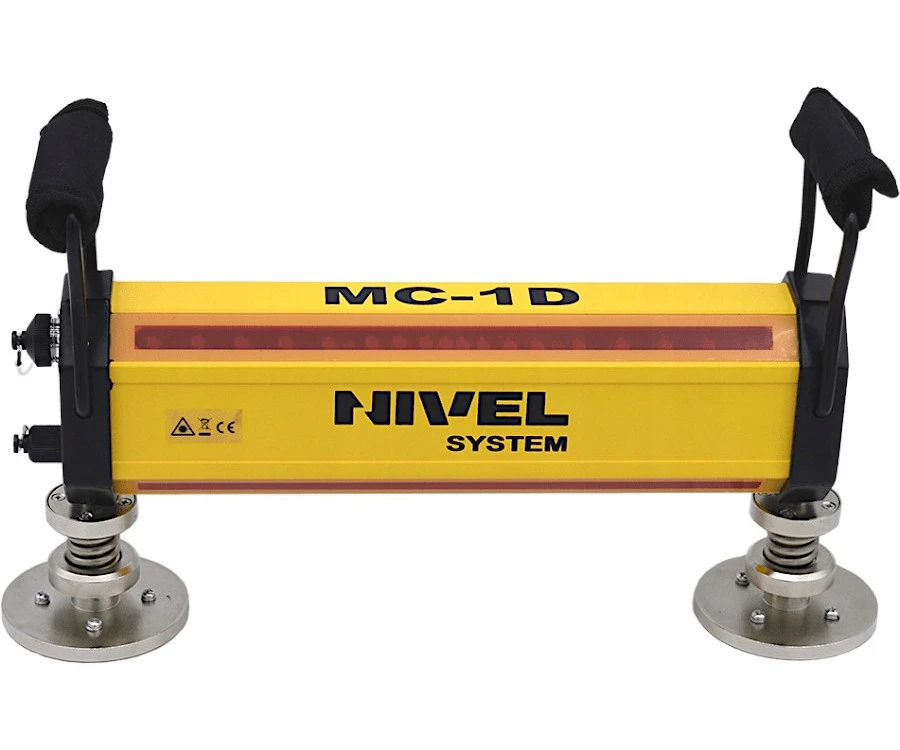

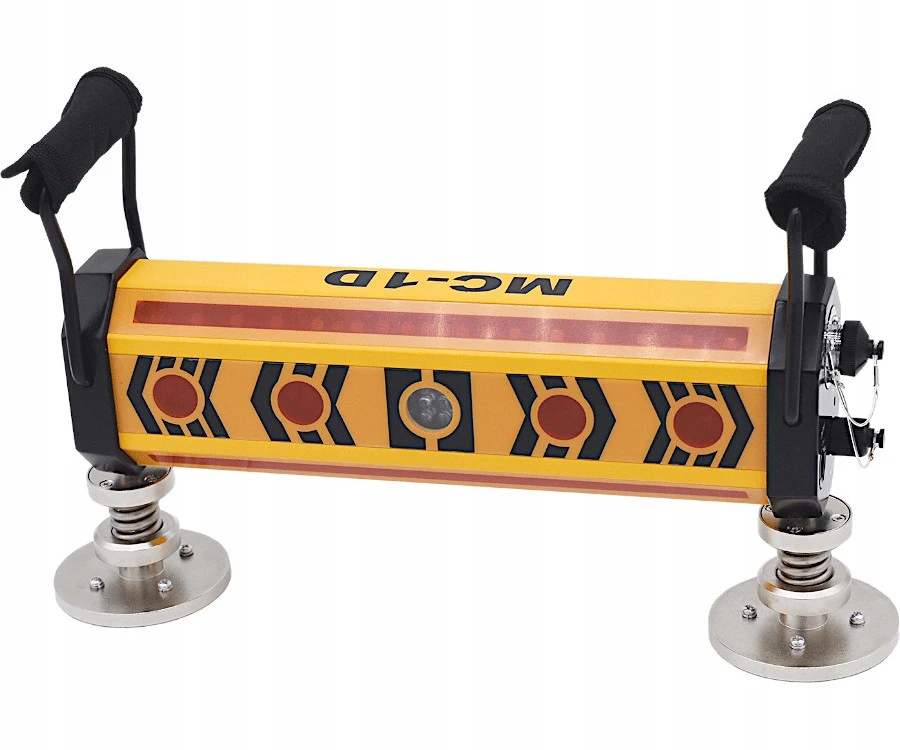

Nivel System MC-1D to laserowy system kontroli pracy maszyn budowlanych, przeznaczony do usprawnienia robót ziemnych wymagających zachowania odpowiedniej wysokości lub spadku. System wykorzystuje czujnik laserowy odbierający sygnał z niwelatora rotacyjnego, a następnie za pomocą czytelnych wskaźników LED informuje operatora o aktualnym położeniu elementu roboczego maszyny. Dzięki temu operator na bieżąco otrzymuje informację, czy łyżkę, lemiesz lub inny element należy podnieść, obniżyć czy pozostawić na właściwym poziomie.

Zastosowanie systemu MC-1D pozwala ograniczyć konieczność wykonywania dodatkowych pomiarów kontrolnych podczas pracy maszyny. W tradycyjnym sposobie prowadzenia robót ziemnych sprawdzanie poziomu często wymaga udziału dodatkowej osoby oraz okresowego zatrzymywania pracy. Dzięki wskazaniom czujnika operator może samodzielnie kontrolować wysokość i spadek wykonywanego wykopu, co pomaga ograniczyć ryzyko przekopania oraz przyspiesza realizację zadania.

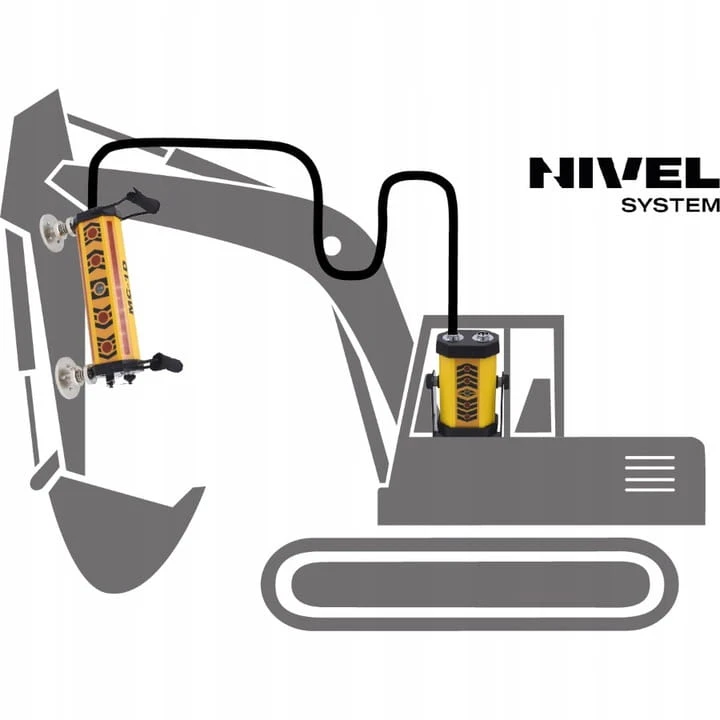

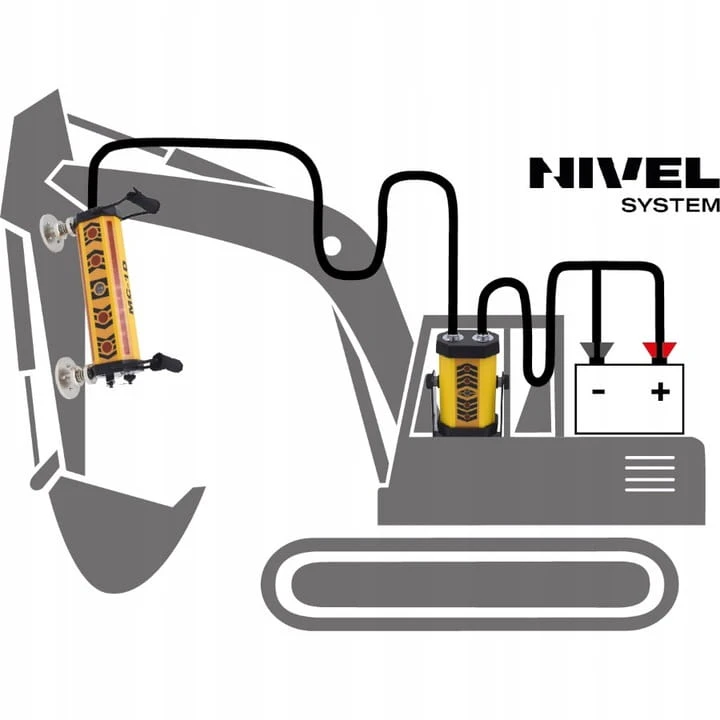

Czujnik laserowy montowany jest bezpośrednio na maszynie, np. na ramieniu koparki, za pomocą mocnego uchwytu magnetycznego. Takie rozwiązanie umożliwia szybki montaż zestawu przed rozpoczęciem pracy, bez konieczności wykonywania skomplikowanych modyfikacji maszyny. Mobilna konstrukcja pozwala również łatwo przenosić system pomiędzy różnymi maszynami wykorzystywanymi na placu budowy.

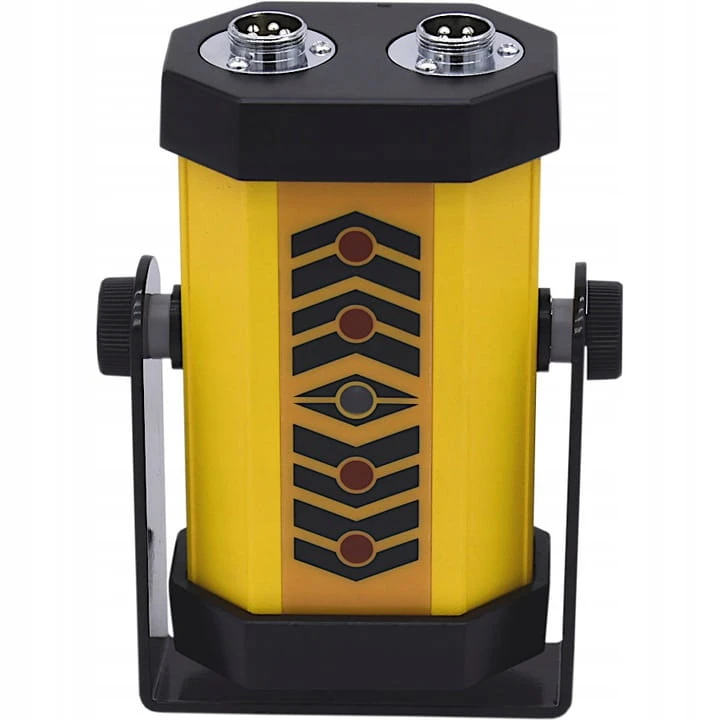

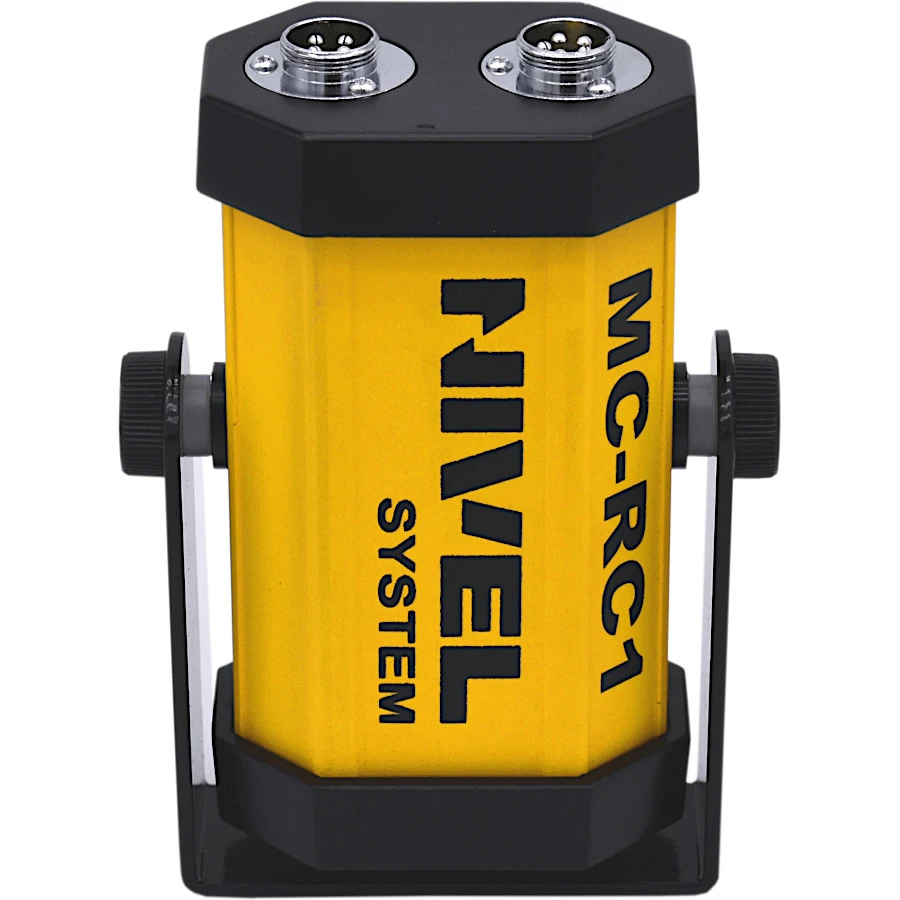

Wskazania czujnika mogą być dodatkowo prezentowane na odbiorniku kabinowym RD-1MC, który pełni funkcję wygodnego wyświetlacza dla operatora. Pozwala to kontrolować położenie elementu roboczego bezpośrednio z kabiny i sprawniej reagować na zmiany wysokości. Po ustawieniu wymaganego spadku na niwelatorze operator może prowadzić pracę zgodnie ze wskazaniami systemu, bez potrzeby każdorazowego wykonywania osobnych pomiarów.

System współpracuje z rotacyjnymi niwelatorami laserowymi emitującymi czerwoną wiązkę. W połączeniu z kompatybilnym niwelatorem może być wykorzystywany m.in. podczas wykonywania wykopów, wyrównywania i profilowania terenu, przygotowywania podłoża oraz innych prac ziemnych wymagających zachowania określonego poziomu lub spadku. MC-1D pomaga zautomatyzować proces kontroli wysokości, zwiększyć płynność pracy maszyny i ograniczyć czas potrzebny na pomiary pomocnicze.

Dane techniczne

• Tryb pracy: dokładny (±10mm), zgrubny (±20mm)
• Zakres odbioru wiązki: 25 cm, 360°
• Typ wiązki: laser (czerwony)
• Mocowanie: na magnesy
• Akumulator: 7,2V NiMh (2500mAh)
• Czas pracy: 40 godz.
• Czas ładowania: 15 godz.
• Temperatury pracy: -20ºC ~ +50ºC
• Klasa odporności: IP 54
• Wymiary: 280 x 280 x 130 mm
• Waga: 5,5 kg

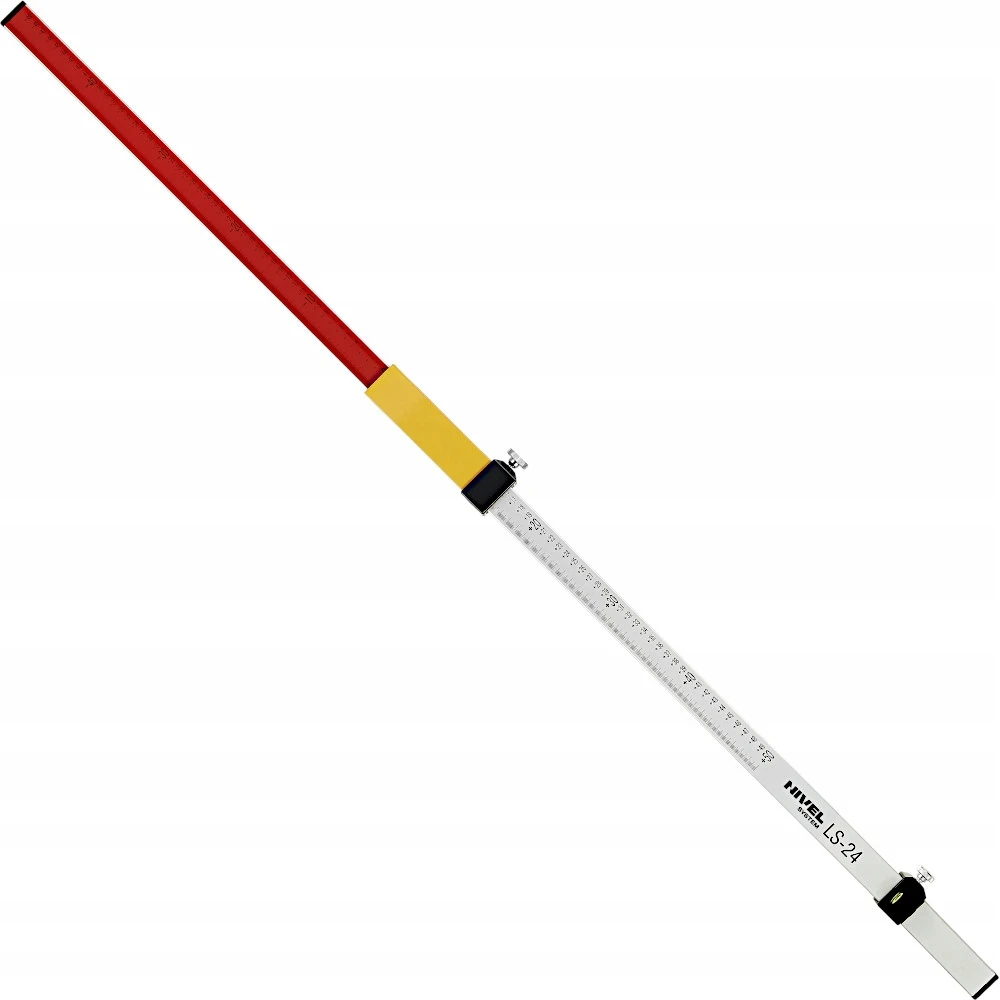

Łata laserowa Nivel System LS-24 została wykonana z wytrzymałego aluminium i przeznaczona jest do precyzyjnych pomiarów z wykorzystaniem niwelatorów laserowych. Posiada trwałą podziałkę milimetrową, która ułatwia szybki odczyt różnic wysokości oraz odchyleń od poziomu.

Łata wyposażona jest w praktyczny suwak umożliwiający wygodny montaż uchwytu czujnika laserowego. Stabilna konstrukcja oraz dołączona libella ułatwiają prawidłowe ustawienie podczas pomiaru. W zestawie znajduje się również pokrowiec chroniący łatę przed zabrudzeniami i uszkodzeniami podczas transportu i przechowywania.

Dane techniczne

• Zastosowanie: niwelacja klasyczna - pomiary laserowe
• Materiał: Aluminium
• Długość: 2.4m
• Waga: 1kg

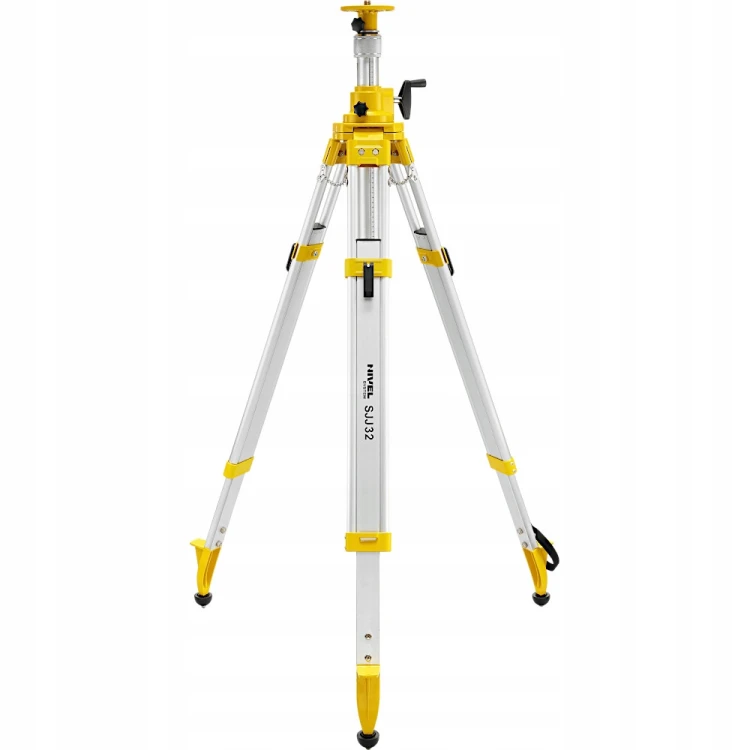

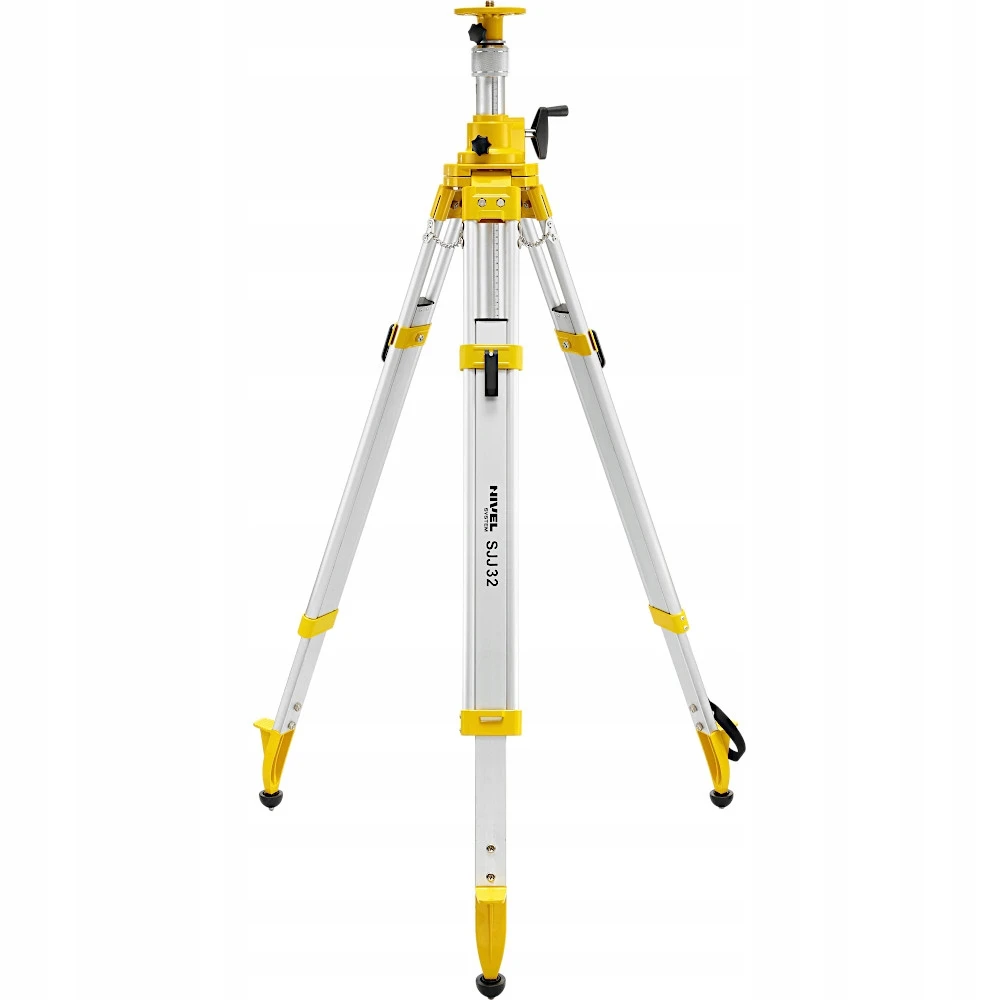

Statyw Nivel System SJJ32 to solidny, aluminiowy statyw przeznaczony przede wszystkim do współpracy z niwelatorami laserowymi. Dzięki wysięgnikowi z korbką umożliwia ustawienie urządzenia na wysokości nawet 3,2m, co sprawdza się podczas prac budowlanych, montażowych i wykończeniowych.

Stabilną pracę zapewniają wytrzymałe nogi z zaciskami mimośrodowymi, które pozwalają na szybkie składanie, rozkładanie oraz blokowanie statywu. Metalowe groty stopek zwiększają przyczepność na różnych rodzajach podłoża, a solidna konstrukcja zapewnia odpowiednią odporność na intensywne użytkowanie.

Korbowy mechanizm regulacji wysokości ułatwia precyzyjne ustawienie lasera na wymaganym poziomie. Statyw został zaprojektowany z myślą o pracy w terenie i na placu budowy, dzięki czemu dobrze sprawdza się również podczas użytkowania w zmiennych warunkach atmosferycznych.

Dane techniczne

• Materiał: Aluminium
• Głowica statywu: płaska
• Wysokość minimum: 1.14m
• Wysokość maksimum: 3.20m
• Waga: 7.2kg

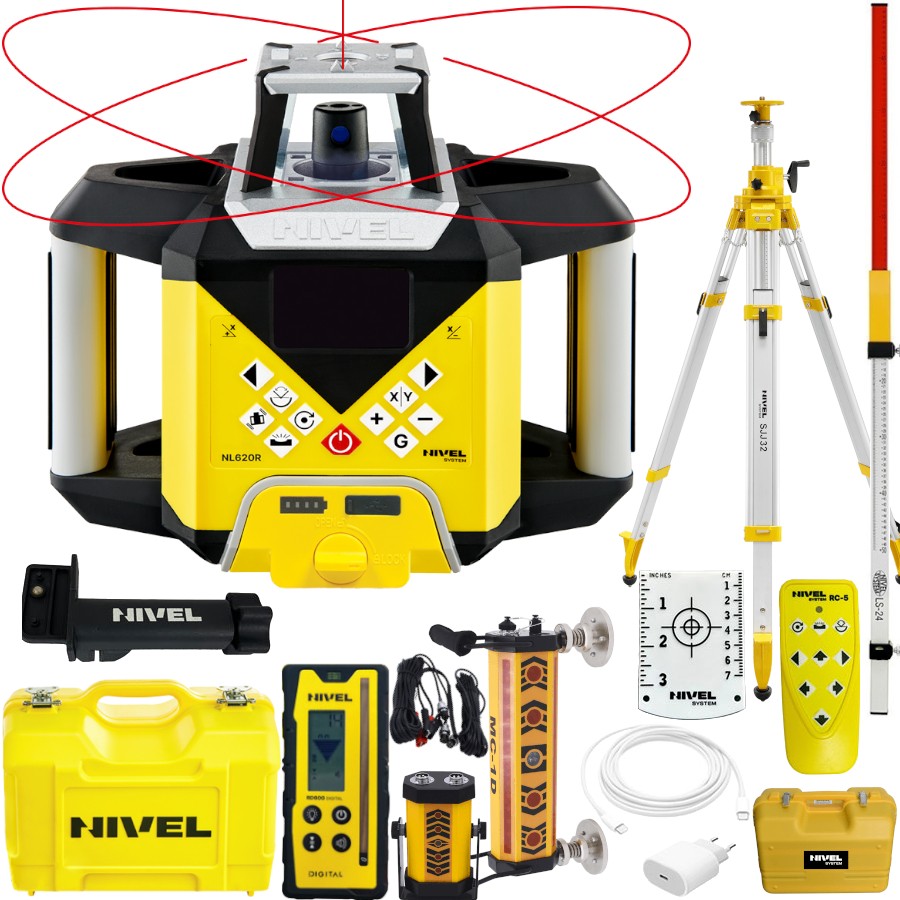

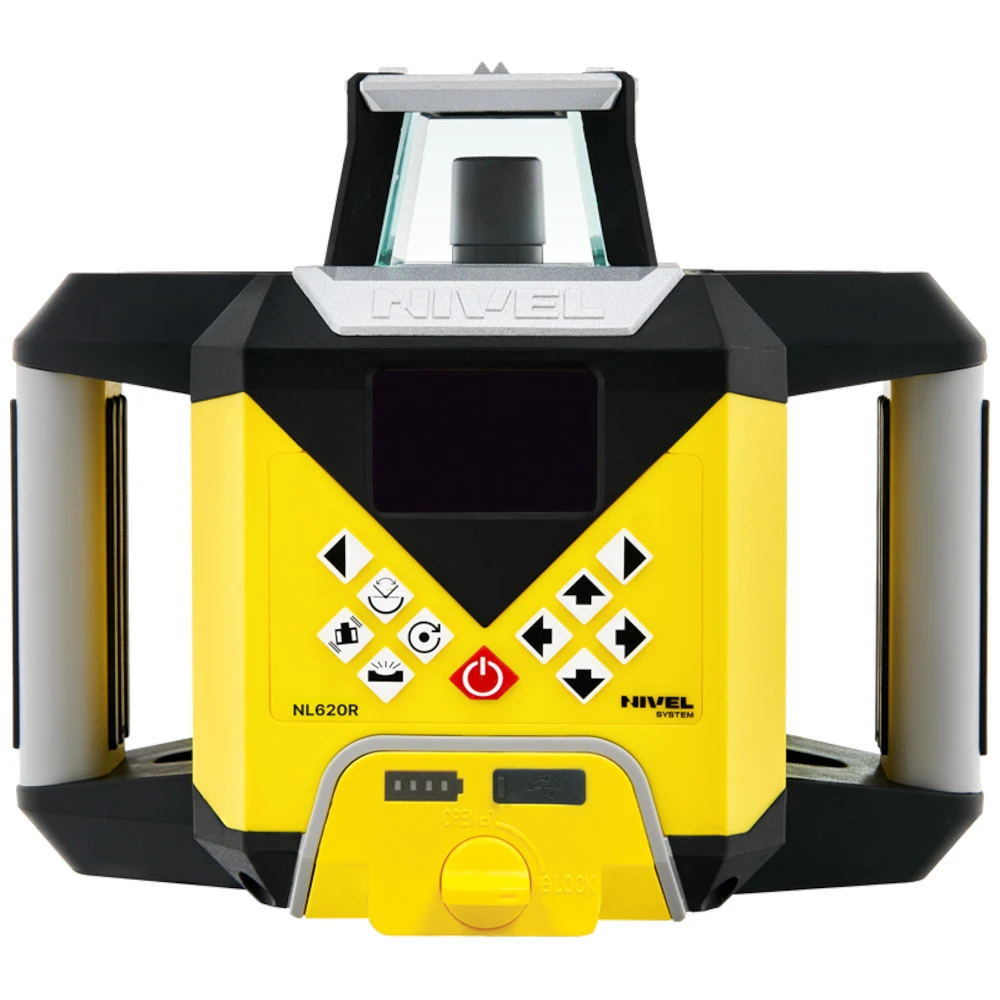

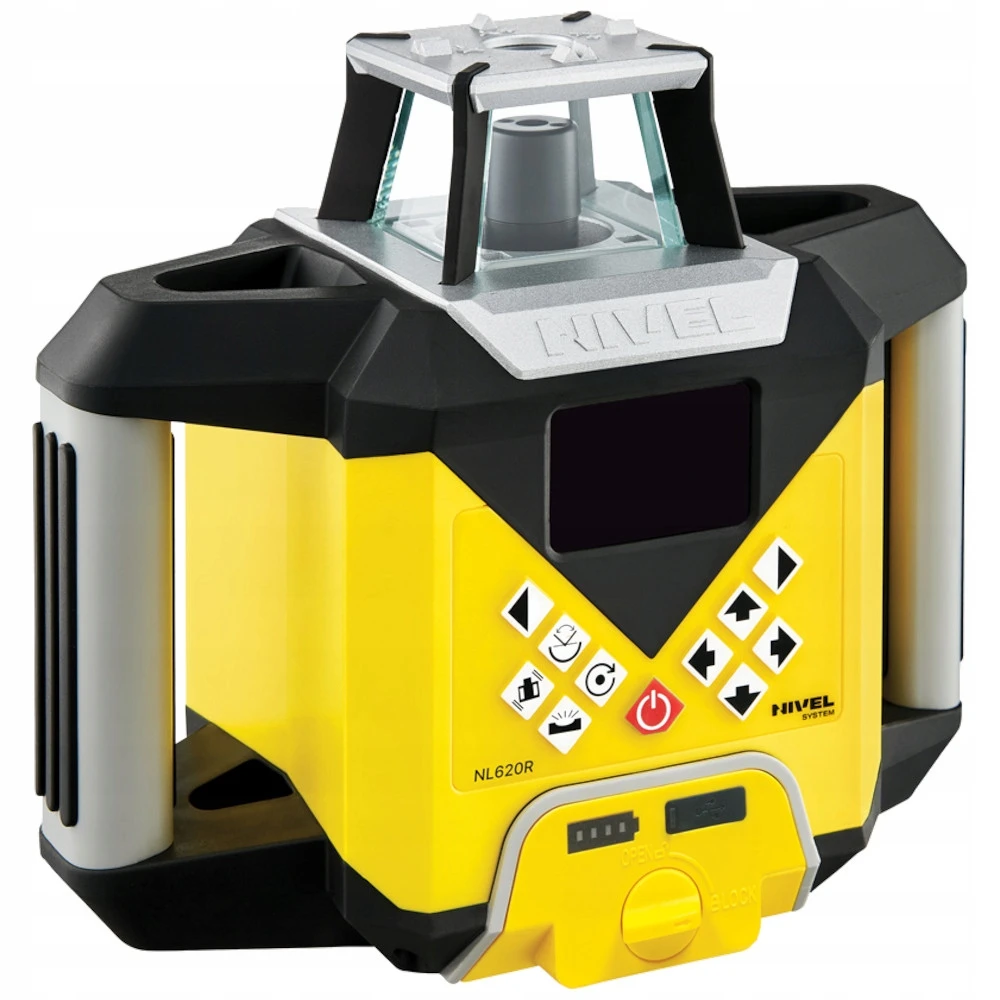

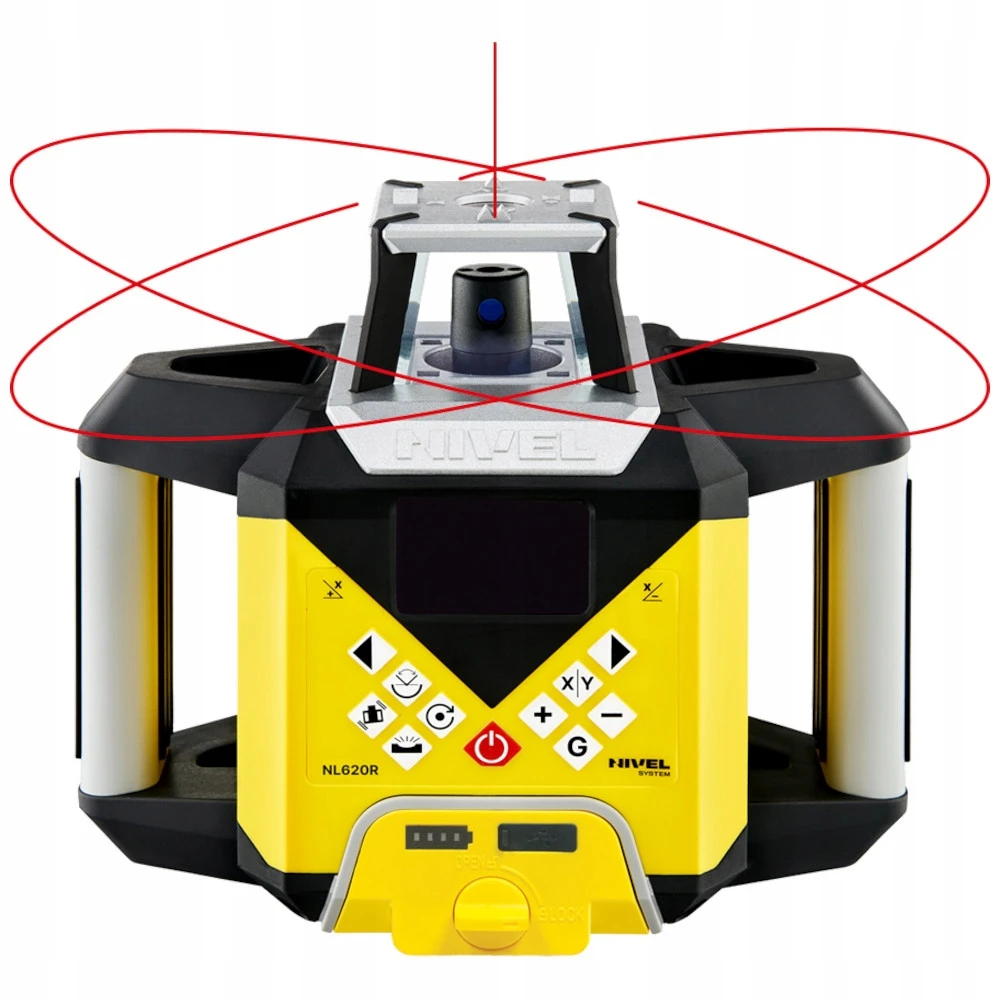

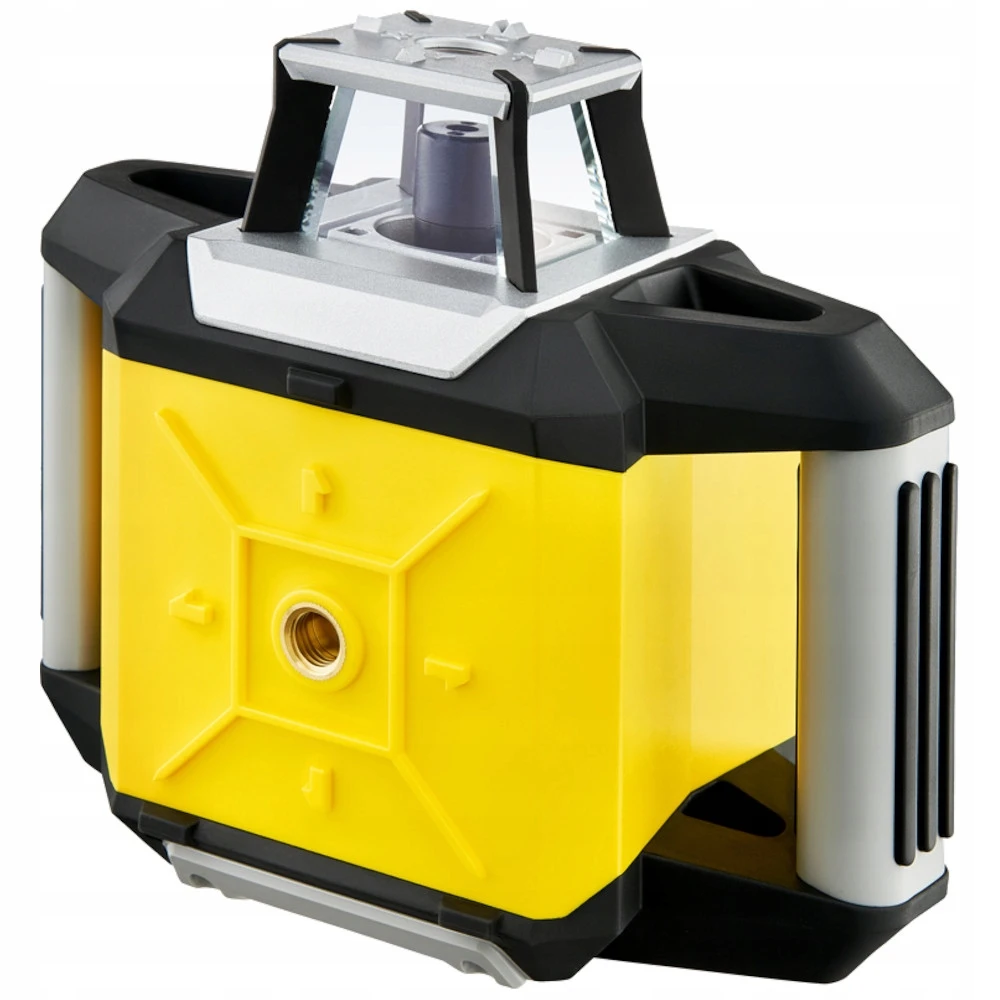

Zestaw Nivel System oparty na niwelatorze NL620R DIGITAL został przygotowany z myślą o kompleksowych pracach pomiarowych i ziemnych. Laser umożliwia wyznaczanie poziomów, pionów oraz spadków w dwóch osiach, a zasięg pracy do 600m pozwala na wygodne wykorzystanie go zarówno na placu budowy, jak i podczas prac terenowych na większych powierzchniach. Dokładność ±0,72mm/10m oraz elektroniczne samopoziomowanie wspierają precyzyjne prowadzenie pomiarów.

Cyfrowy czujnik RD600 DIGITAL ułatwia szybkie określanie różnic wysokości, a łata LS-24 pozwala sprawnie wykonywać klasyczne pomiary niwelacyjne. Zestaw został dodatkowo rozszerzony o system kontroli maszyn MC-1D, który przekazuje operatorowi informacje o aktualnym położeniu łyżki, lemiesza lub innego elementu roboczego. Dzięki temu można ograniczyć liczbę dodatkowych pomiarów i sprawniej kontrolować poziom lub spadek podczas wykonywania robót ziemnych.

Stabilne ustawienie niwelatora zapewnia aluminiowy statyw SJJ32 z regulacją wysokości do 3,2m. Cały zestaw dobrze sprawdzi się przy wykonywaniu wykopów, niwelacji i profilowaniu terenu, przygotowywaniu powierzchni pod kostkę brukową, drogi czy inne nawierzchnie, a także przy pracach instalacyjnych i budowlanych wymagających zachowania określonej wysokości lub spadku.

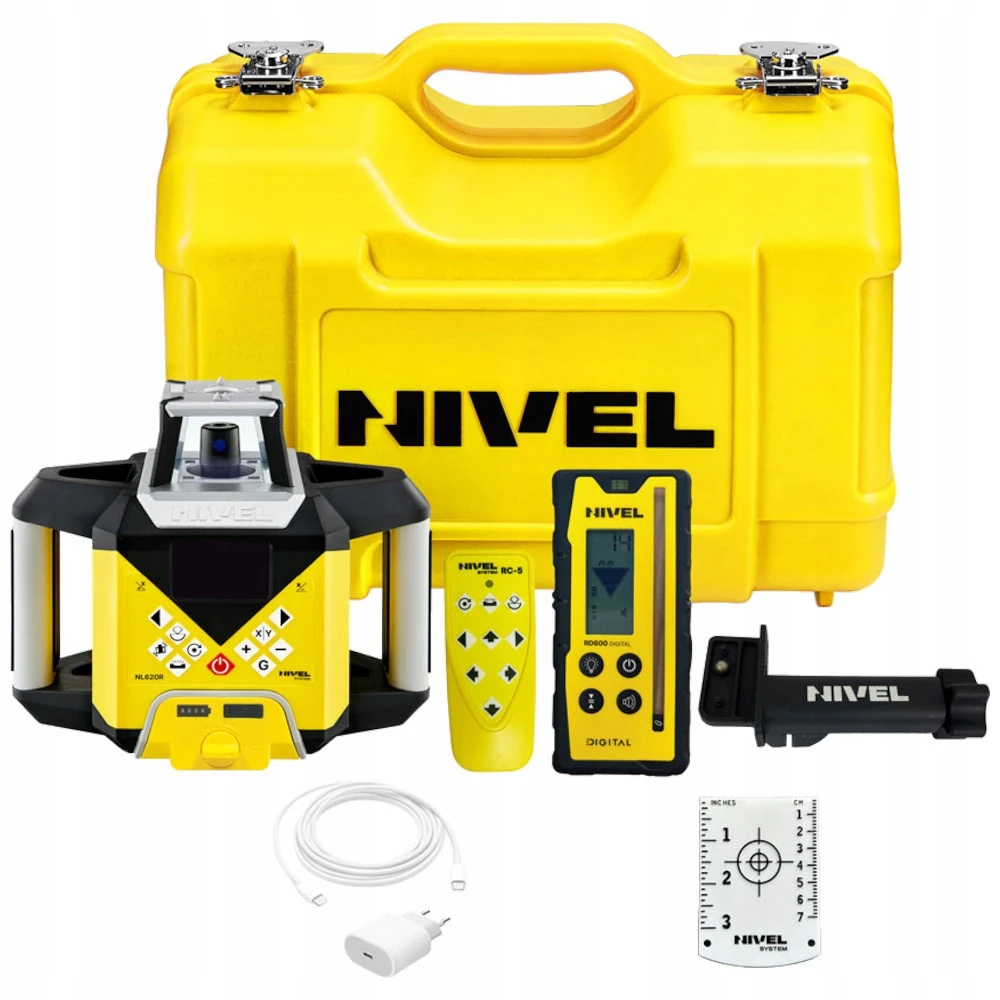

• Laser obrotowy Nivel System NL620R
• Czujnik laserowy (cyfrowy) RD600 DIGITAL
• Pilot sterowania RC–5
• Tarczka laserowa TR-W
• Akumulator Aku NL 8000
• Ładowarka USB-C z kablem CH-CL USB-C
• Kufer transportowy
• Statyw Nivel System SJJ32
• Łata LS-24
• Pokrowiec na łatę

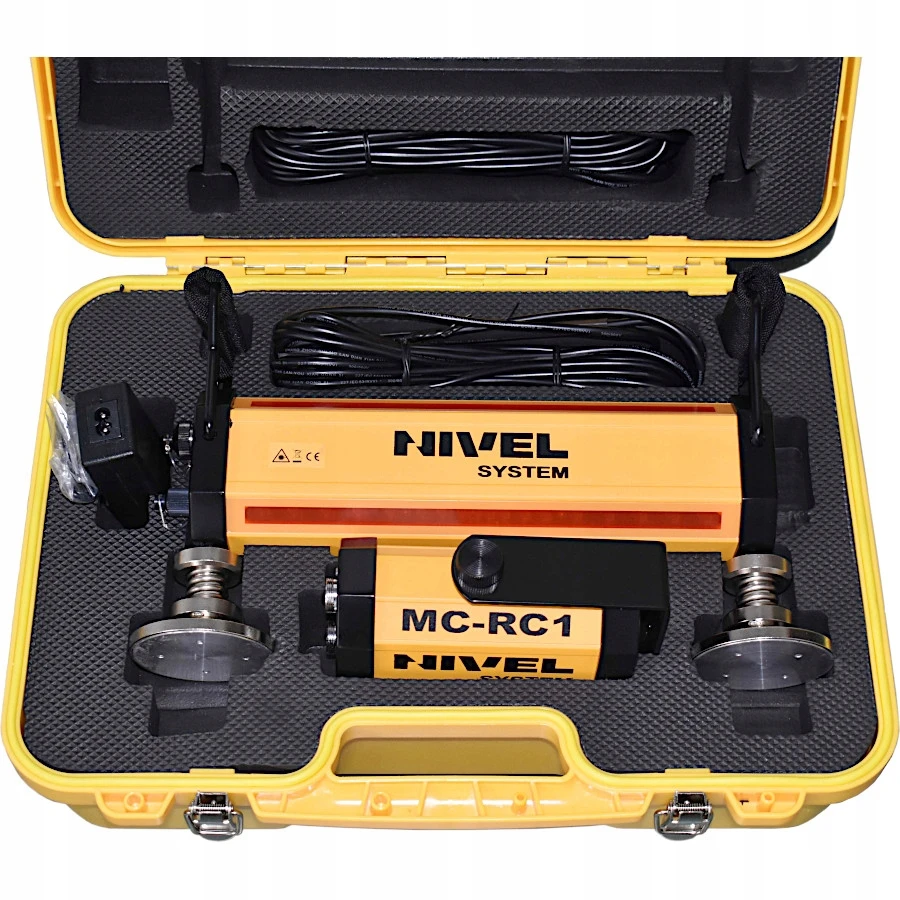

• Czujnik maszynowy z wbudowanym akumulatorem MC-1D
• Wyświetlacz kabinowy MC-RC1
• Przewód łączący czujnik z wyświetlaczem kabinowym
• Przewód do podłączenia zasilania z akumulatora 12V/24V (klemy)
• Waliza transportowa
• Ładowarka
