Niwelator laserowy Nivel System NL540R DIGITAL wiązka czerwona czujnik RD700 walizka

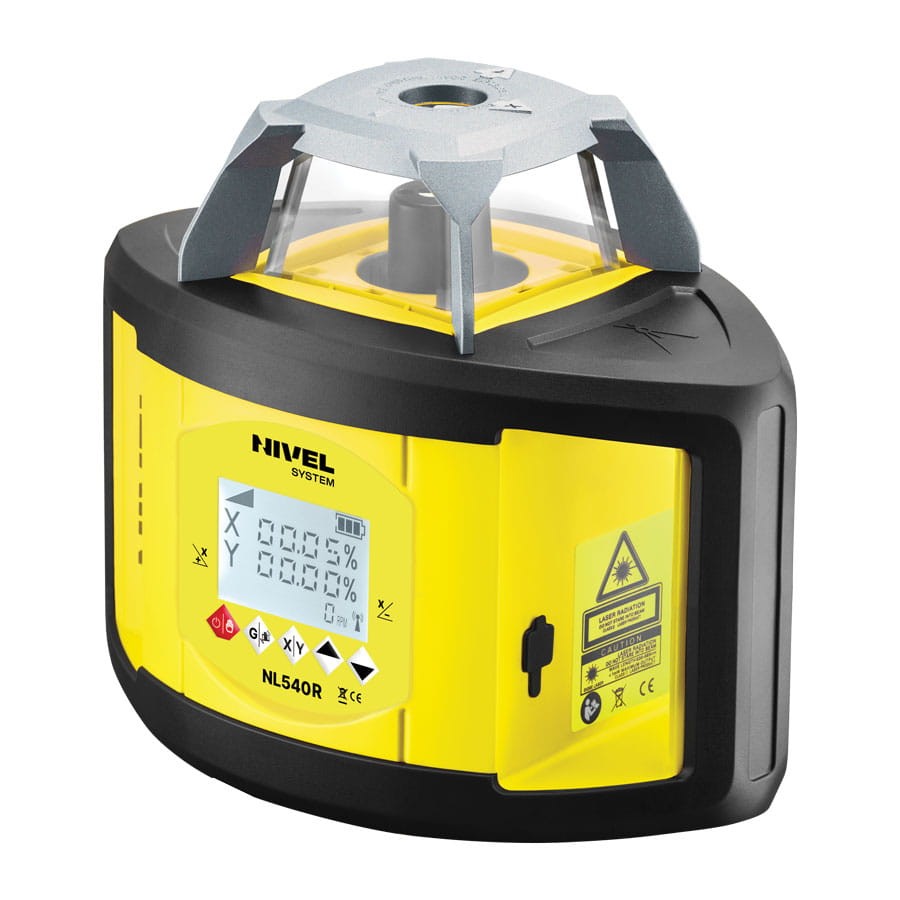

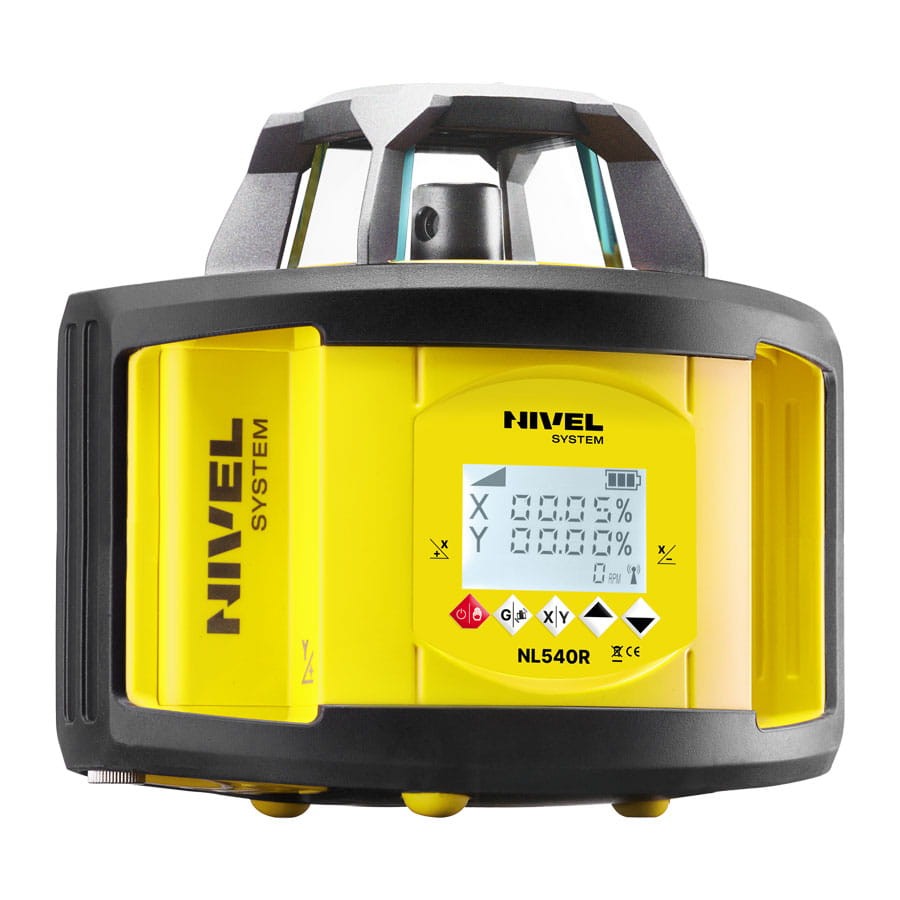

Opis niwelatora 540R Nivel System

Niwelator Nivel System NL540R to wszechstronny laserowy niwelator wielozadaniowy, idealny do ogólnobudowlanych zastosowań. Uniwersalny, szybki i łatwy w użyciu, doskonale sprawdza się w pracach budowlanych, w tym przy spadkach cyfrowych. Może być używany zarówno wewnątrz, jak i na zewnątrz budynków dzięki czujnikowi, a generowana płaszczyzna laserowa stanowi referencję dla prac poziomych i pionowych oraz może być pochylana cyfrowo w jednym lub dwóch kierunkach. Zapewnia wysoką dokładność nawet na dużych odległościach i w trudnych warunkach terenowych. Posiada intuicyjny interfejs z wyświetlaczem LCD, co ułatwia użytkowanie. Wyróżnia się trwałością i odpornością na warunki atmosferyczne, a wydajne akumulatory litowo-jonowe umożliwiają kilkadziesiąt godzin ciągłej pracy w terenie. Możliwa jest także zdalna obsługa za pomocą pilota z wyświetlaczem LCD.

Łatwe i szybkie pomiary

Uniwersalne zastosowanie

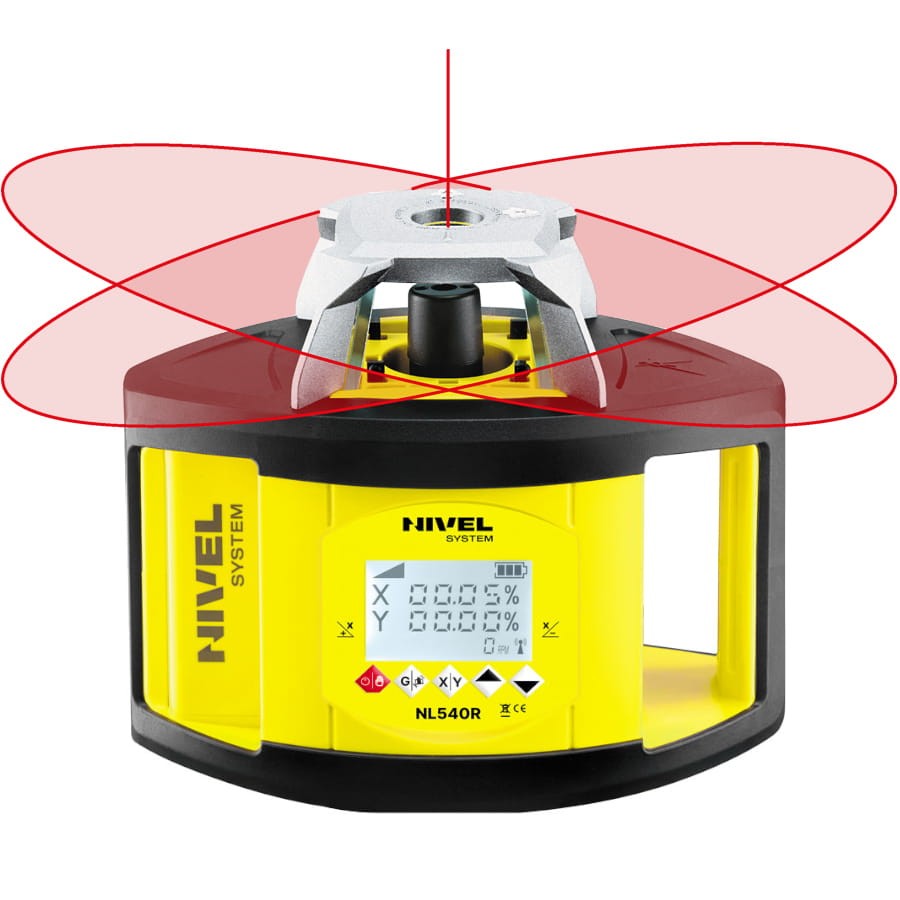

Sprzęt umożliwia pracę zarówno z wiązką poziomą, jak i pionową. Płaszczyzna może być pochylana cyfrowo w jednym lub dwóch kierunkach za pomocą LCD, co pozwala na użycie lasera przy takich zadaniach jak wylewanie posadzek czy przygotowanie powierzchni pod kostkę brukową, boiska czy drogę, zapewniając odpowiednie odprowadzenie wody zgodnie z zaprojektowanymi spadkami. Przy pracach konstrukcyjnych przydatny jest pionownik laserowy, który stanowi oś generowanej rotacyjnie płaszczyzny laserowej. Funkcja ta zapewnia dokładne ustawienie lasera przy pracach prostopadłych oraz przenoszenie punktów, ponieważ pionownik jest wyświetlany zarówno w górę, jak i w dół jednocześnie. Do prac na zewnątrz i przy większych zasięgach stosowany jest czujnik laserowy, umożliwiający odbiór sygnału w zakresie 500 m (średnica pracy). Różne prędkości obrotów głowicy pozwalają na wykorzystanie lasera przy pracach instalacyjnych wewnątrz budynku, niwelacji na zewnątrz oraz sterowaniu maszynami, gdzie wymagana jest prędkość 600 obr/min.

Dokładny i niezawodny sprzęt

Niwelator zbudowany jest w oparciu o elektroniczny kompensator, który eliminuje drgania i zapewnia precyzyjne poziomowanie płaszczyzny laserowej. W porównaniu z kompensatorem magnetycznym, elektroniczny kompensator jest znacznie dokładniejszy, szczególnie w przypadku pomiarów budowlanych, gdzie teren może drgać z powodu pracy ciężkiego sprzętu. Dzięki NL540R uzyskujemy pewne i dokładne pomiary. Sprzęt jest odporny na kurz i wodę, co potwierdza klasa IP54. Ponadto głowica rotacyjna jest chroniona szklanym korpusem, a obudowa lasera posiada gumowe osłony, które zabezpieczają przed uszkodzeniem w wyniku uderzenia.

Wygoda obsługi

NL540R posiada intuicyjny panel sterowania, który umożliwia zarządzanie funkcjami, w tym wprowadzanie spadków, w sposób cyfrowy. Wartości są prezentowane na dużym i czytelnym wyświetlaczu LCD. Funkcjami lasera można sterować zarówno bezpośrednio na urządzeniu, jak i za pomocą pilota zdalnego sterowania, który również wyposażony jest w wyświetlacz LCD, na którym prezentowane są parametry pracy instrumentu. Sprzęt zasilany jest wydajnymi akumulatorkami litowo-jonowymi, które zapewniają około 50 godzin pracy i nie mają efektu pamięci, co zapobiega niszczeniu w wyniku nadmiernego przeładowania. Możliwe jest również zasilanie bezpośrednio z sieci. Kompaktowa obudowa sprawia, że laser jest poręczny, łatwy w instalacji na budowie oraz wygodny w transporcie.

Niwelacja laserowa – pracuj szybciej, dokładniej i bez ograniczeń

• NL540R jest bardzo prosty i szybki w użyciu. Wystarczy postawić go na statywie, półce laserowej czy innej stabilnej podstawie i włączyć zasilanie.
• Sprzęt sam, automatycznie spoziomuje się. Głowica laserowa niwelatora obracając się wokół swej osi, tworzy idealnie spoziomowaną płaszczyznę laserową, która jest w stanie pokryć swoim zasięgiem ponad 19 hektarów terenu.
• Pomiary różnicy wysokości dokonywane są przez jedną osobą stosując do tego celu czujnik laserowy z widocznymi nawet w słońcu wskazaniami.
• W przypadku pracy wewnątrz budynku, bardzo często stosowanie czujnika nie jest wymagane, gdyż wiązka laserowa jest widzialna.
• W tym przypadku możemy skorzystać z tarczki laserowej z podziałką milimetrową (na wyposażeniu lasera Nivel System).

Zastosowania

• Równanie terenu – niwelacja
• Prace murarskie – wewnętrzne i zewnętrzne (fundamenty, ścianki, schody, wylewki, szalowanie)
• Prace brukarskie – wykonywanie parkingów, podjazdów, tarasów
• Prace montażowe i wykończeniowe – montaż konstrukcji drewnianych, aluminiowych, sufitów podwieszanych, glazurnictwo
• Prace instalacyjne – wyznaczanie linii przewodów, przenoszenie punktów
• Prace stolarskie – meble, zabudowy
• Laserowe systemy sterowania maszyn
• Prace wod-kan – kontrola głębokości wykopu i układanego rurociągu (także ze spadkiem)
• Ogrodnictwo i rolnictwo

Dane techniczne

• Wiązka laserowa: laser czerwony (635 nm), klasa 2
• Dokładność: ±1,0mm/10m
• Zasięg pracy: 500 m (z czujnikiem) – średnica
• Pochylenie płaszczyzn: ± 10 (oś X, os Y), cyfrowo
• Zakres samopoziomowania: ±5°
• Generowane płaszczyzny: 1 x poziomo (360°), 1 x pionowo (360°)
• Prędkość wirowania głowicy: zmienna, maks. 600 obr./min
• Skanowanie: 0-10°-45°-90°-180°
• Zasilanie: 7,4V (Li-ion, 4000 mAh)
• Klasa odporności: IP54
• Zakres temperatury pracy: -20°C do +50°C
• Wymiary: 206 x 206 x 211 mm
• Waga: 3,0 kg

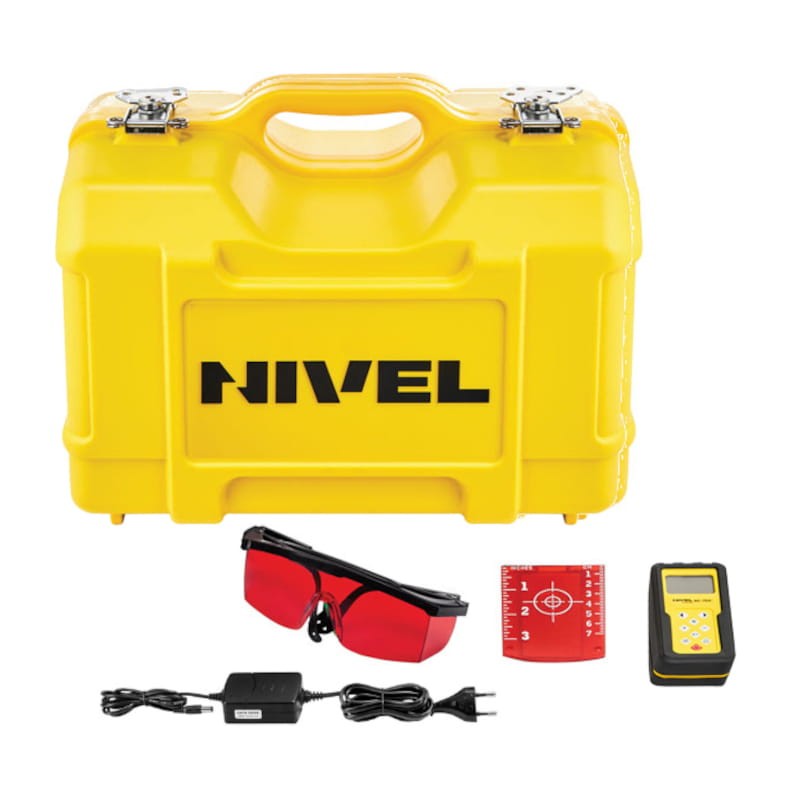

Bogate wyposażenie

• Pilot zdalnego sterowania z LCD
• Akumulator
• Ładowarka
• Tarczka laserowa
• Okulary laserowe
• Kufer transportowy

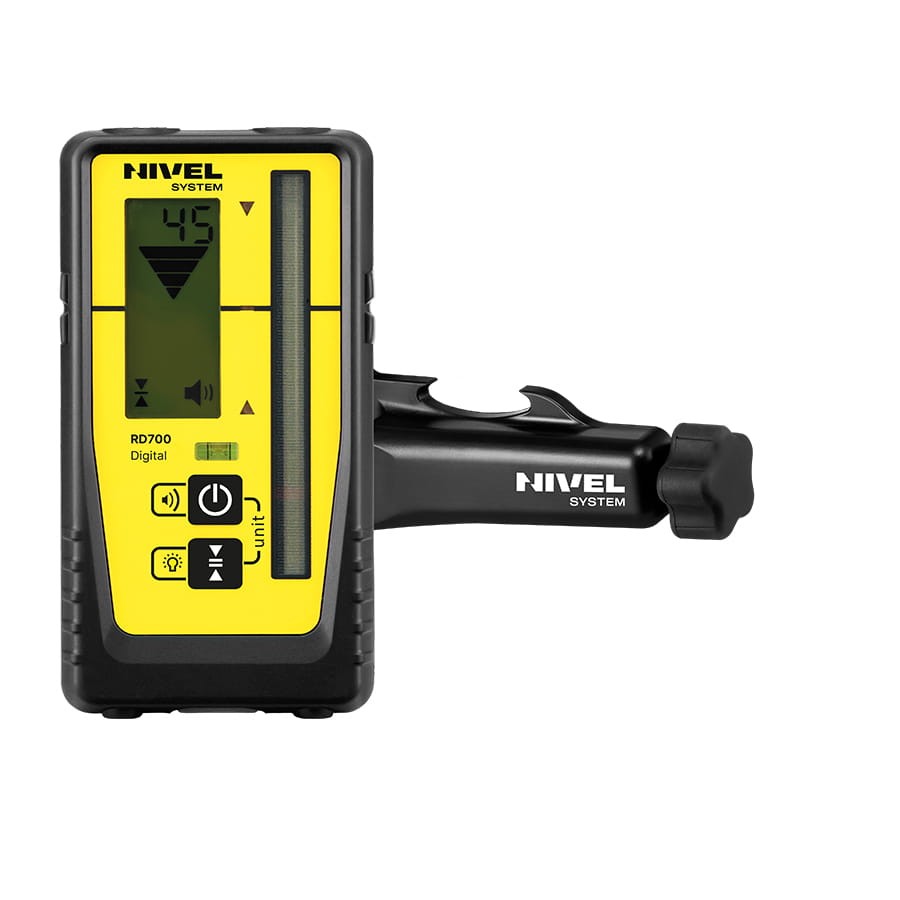

Opis czujnika laserowego RD700 Nivel System

Dane techniczne

• Zakres detekcji: 90mm
• Kąt odbioru wiązki: ±45°
• Odbiór wiązki laserowej: 450nm – 800nm (wiązka czerwona i zielona)
• Tryby pracy (dokładność): 1/ 2 / 5 / 10mm
• Klasa odporności: IP67
• Automatyczne wyłączanie: po 30min.
• Zasilanie: 1 x AA
• Zakres temperatury pracy: -20°C – +50°C
• Wymiary: 135 x 69 x 25 mm

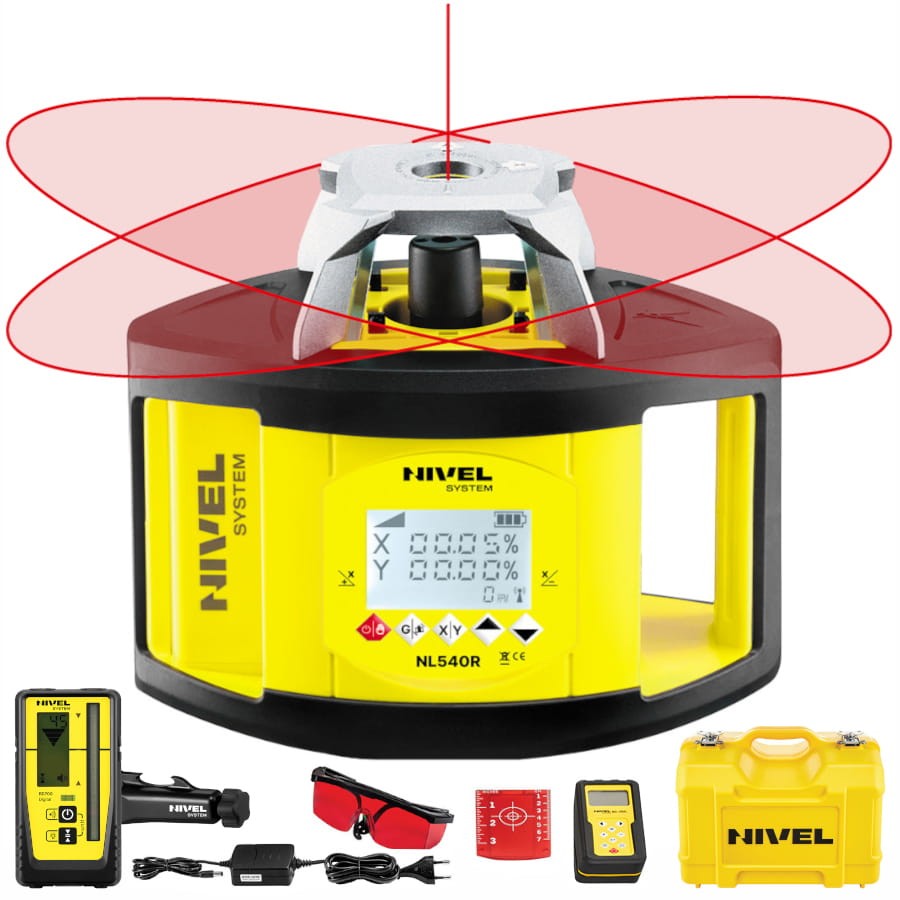

W dostawie

• Niwelator laserowy wiązka czerwona Nivel System NL540R DIGITAL
• Czujnik laserowy Nivel System RD700
• Pilot zdalnego sterowania z LCD
• Akumulator
• Ładowarka
• Tarczka laserowa
• Okulary laserowe
• Kufer transportowy
