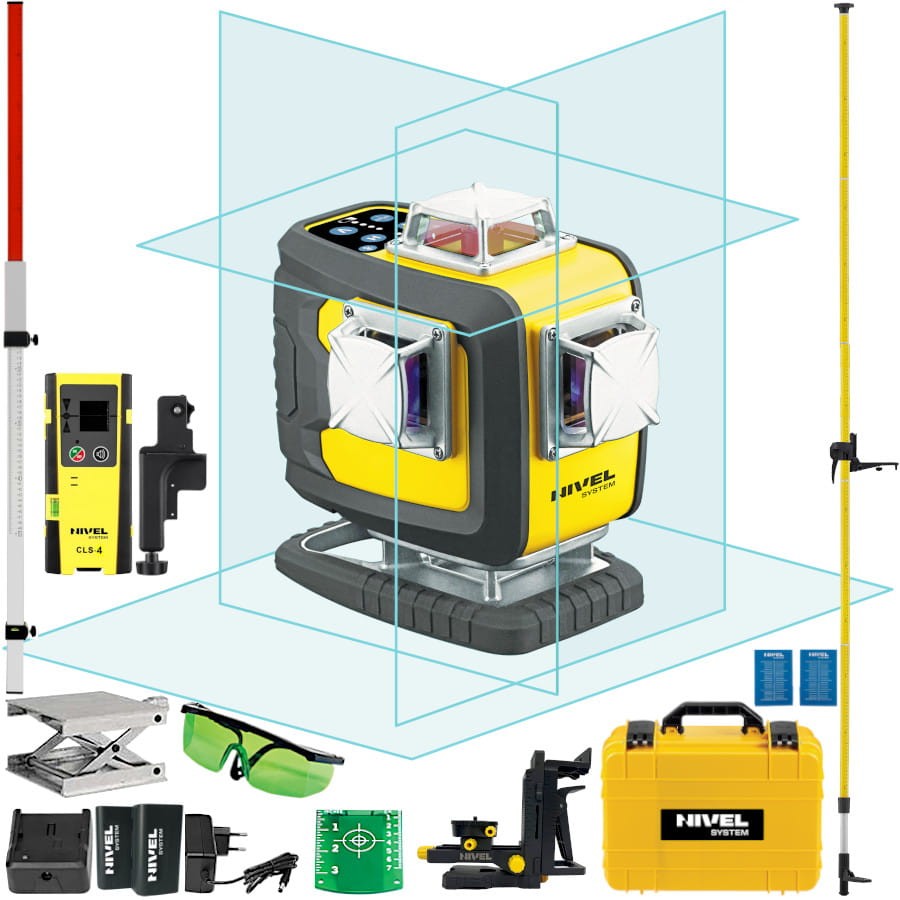

NIVEL SYSTEM CL4D-B Laser krzyżowy 4x360 wiązka niebieska + tyczka GT-360 + odbiornik + łata GT-240

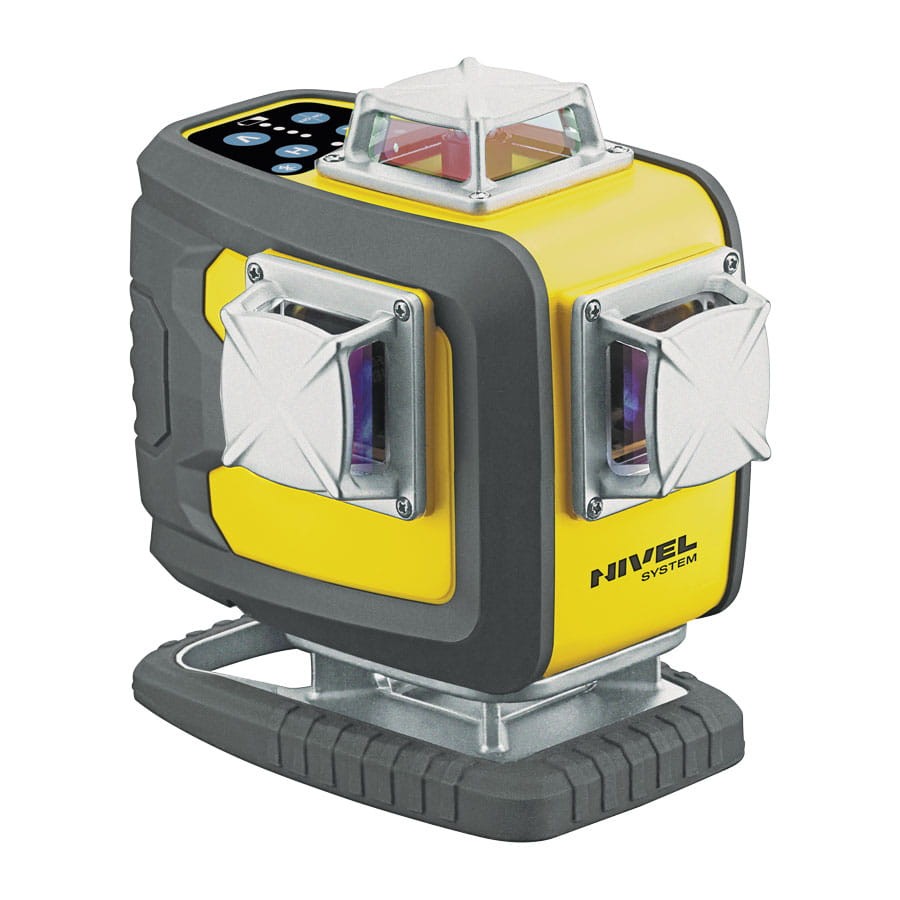

Opis lasera krzyżowego Nivel System CL4D-B

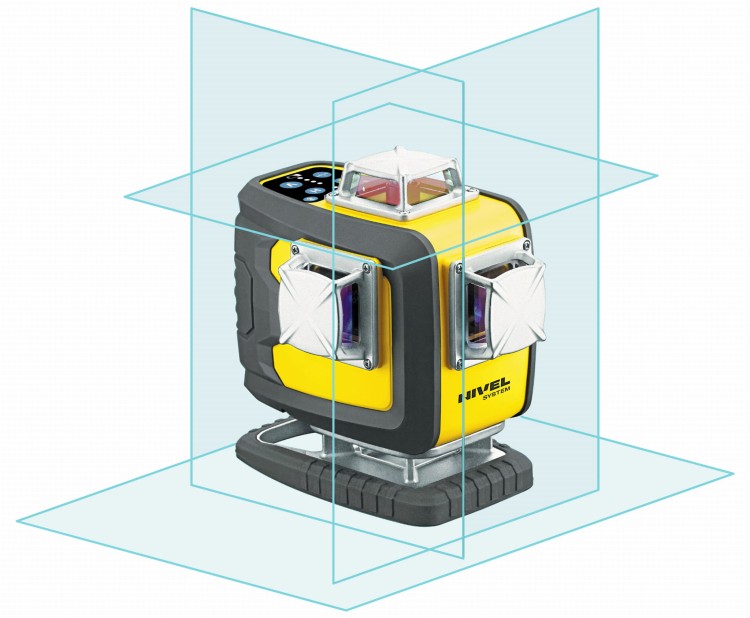

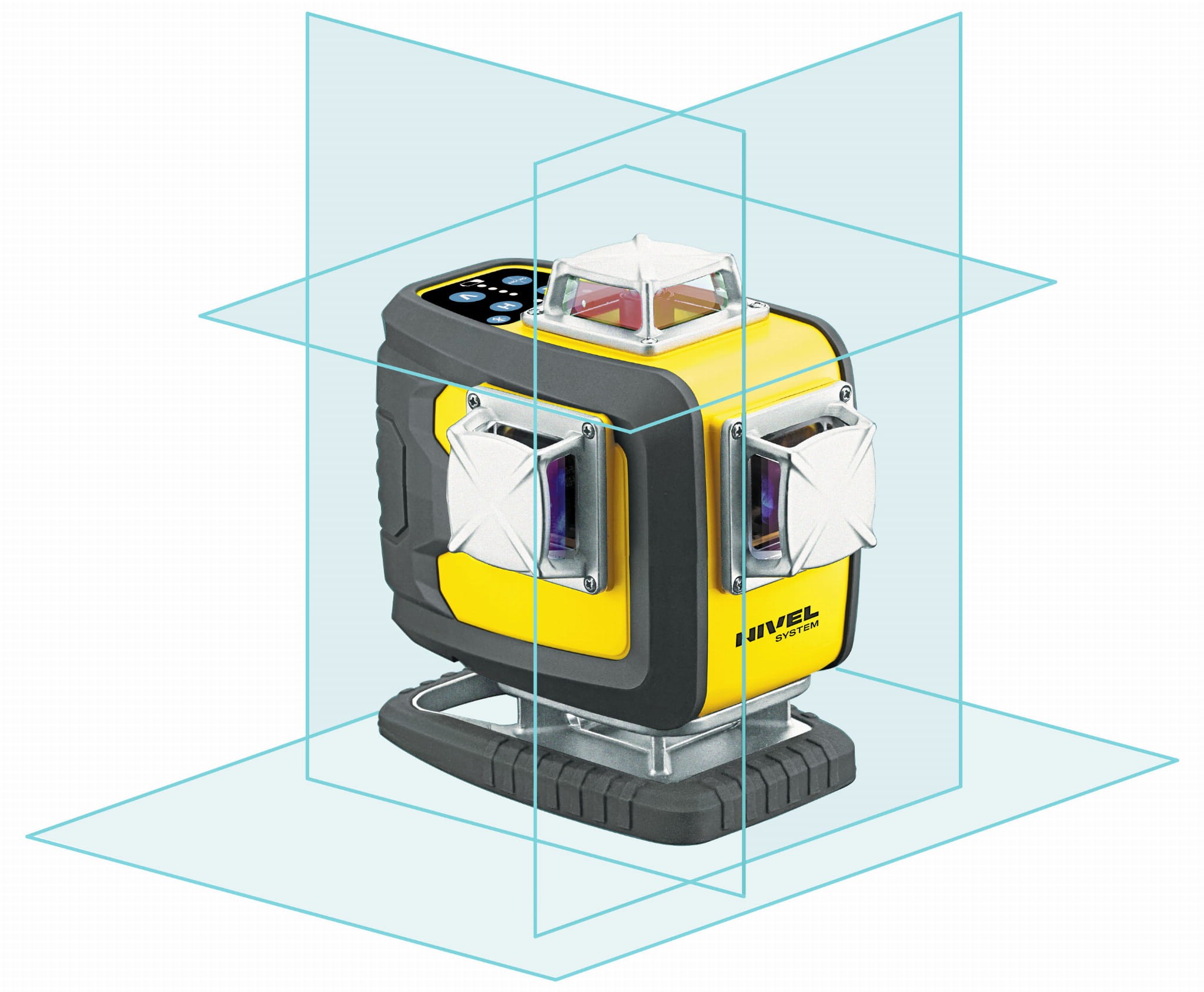

Laser krzyżowy Nivel System CL4D-B to nowoczesny, wielozadaniowy multilaser 4D, wyposażony w superwidzialną niebieską wiązkę laserową o długości fali 505 nm. Urządzenie wyznacza cztery idealnie spoziomowane płaszczyzny laserowe – dwie pionowe i dwie poziome każda w zakresie 360°, co zapewnia pełną kontrolę pracy w przestrzeni. Laser znajduje zastosowanie zarówno w budownictwie, jak i w przemyśle, wszędzie tam, gdzie wymagana jest najwyższa precyzja pomiarów.

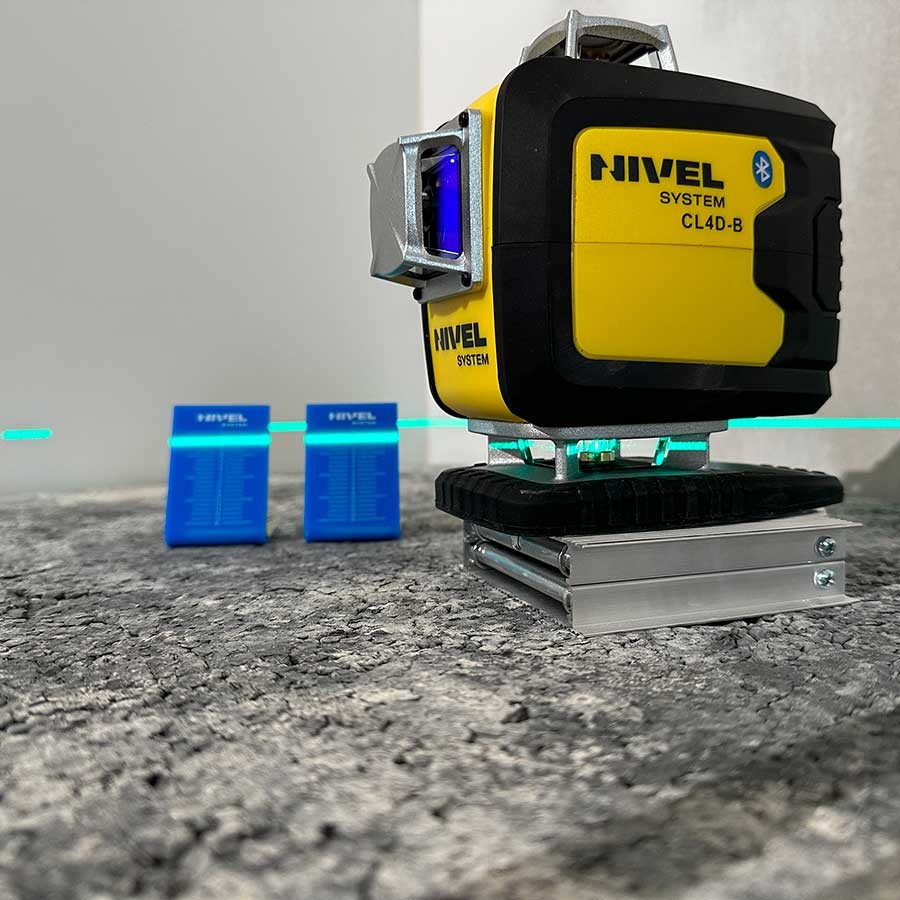

Unikalną cechą modelu CL4D-B jest możliwość wyznaczania poziomej linii laserowej już na wysokości 17 mm, co pozwala na precyzyjne układanie płytek, montaż cokołów czy inne prace wykończeniowe bezpośrednio od poziomu podłogi – funkcja niedostępna w klasycznych laserach krzyżowych. Urządzenie oferuje bardzo wysoką dokładność pracy ±1 mm/10 m, a dzięki trybowi pulsacyjnemu i współpracy z czujnikiem laserowym umożliwia pracę na zewnątrz na dużych odległościach.

Laser wyposażono w elektroniczny kompensator, który zapewnia szybkie i stabilne samopoziomowanie oraz skutecznie eliminuje drgania i tzw. „pływanie” wiązki, znacznie przewyższając pod tym względem klasyczne kompensatory magnetyczne. Po jego zablokowaniu możliwa jest praca z liniami skośnymi. Wbudowany gwint 1/4” umożliwia pewne i stabilne mocowanie lasera na statywie, adapterze lub półce laserowej.

CL4D-B został zaprojektowany z myślą o pracy w trudnych warunkach. Obudowa spełnia normę IP54, zapewniając odporność na kurz i wodę. Głowice laserowe chronione są metalowymi korpusami, a szybki wyposażono w filtr antyrefleksyjny, który zapobiega powstawaniu poświat i odbić wiązki. Gumowe narożniki amortyzują uderzenia, chronią urządzenie przed uszkodzeniami mechanicznymi oraz poprawiają pewność chwytu.

Generowana przez laser niebieska wiązka jest wyjątkowo klarowna, cienka i nieprześwietlona, dzięki czemu zapewnia znakomitą widzialność nawet w jasnych, nasłonecznionych pomieszczeniach. W porównaniu z wiązką zieloną oferuje wyższy komfort pracy – linie są wyraźnie zarysowane, nie męczą wzroku i doskonale prezentują poziomy oraz piony na ścianach. Zastosowanie wysokiej jakości diody laserowej japońskiej marki SHARP dodatkowo podnosi precyzję i jakość wyświetlanych linii.

Obsługa urządzenia jest szybka i intuicyjna dzięki czytelnemu panelowi sterowania. Laser może wyświetlać wszystkie cztery płaszczyzny jednocześnie lub pracować w wybranych konfiguracjach – poziomych i pionowych – w zależności od potrzeb użytkownika. Kompaktowa konstrukcja sprawia, że CL4D-B jest poręczny, łatwy w transporcie i wygodny w codziennej pracy na budowie.

Laser krzyżowy Nivel System CL4D-B to połączenie najwyższej dokładności, nowoczesnej technologii i wyjątkowej trwałości, stanowiące niezawodne rozwiązanie dla profesjonalistów oczekujących maksymalnej precyzji i komfortu pracy w każdych warunkach.

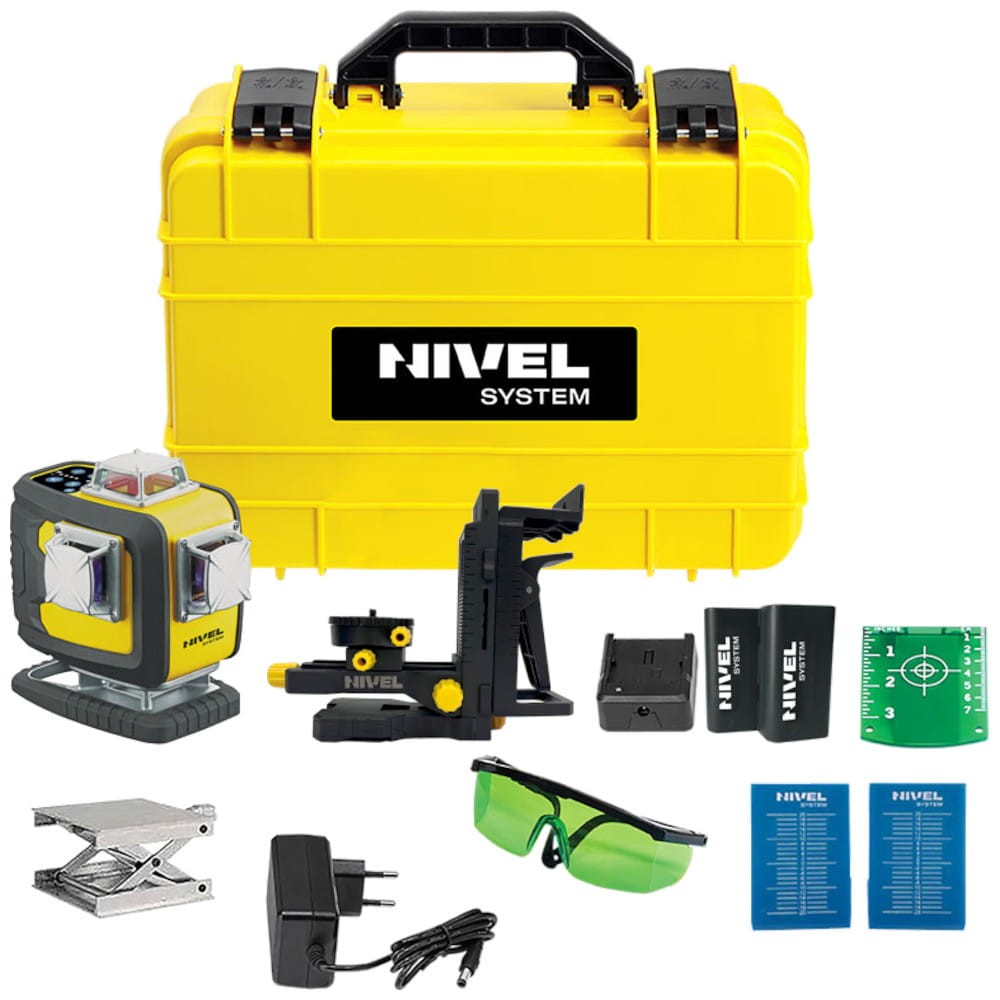

Zestaw zawiera

• CL4D-B - laser krzyżowy: 1 szt.
• TR-G - tarczka laserowa: 1 szt.
• GL-G - okulary laserowe: 1 szt.
• CL-BR - multi-adapter: 1 szt.
• Winda - adapter laserowy: 1 szt.
• Aku 2600 - akumulator Li-ion: 2 szt.
• CH-3 - ładowarka: 1 szt.
• CHS-3 - slot ładowarki: 1 szt.
• Kufer transportowy: 1 szt.

Dane techniczne

• Laser ( widzialny): niebieska wiązka, 505 nm, klasa lasera II
• Generowane płaszczyzny: 2 x poziomo (360°), 2 x pionowo (360°)
• Dokładność: ±1 mm/10 m
• Zasięg pracy: 30 m (70 m z czujnikiem)
• Zakres samo-poziomowania: ±4°
• Zakres temperatury pracy: -10°C - 50°C
• Mocowanie (śruba): 1/4"
• Klasa odporności: IP54
• Zasilanie: Akumulatory Li-ion (7,4V, 2600 mAh)
• Wymiary: 125 x 75 x 140 mm
• Waga: 0.9 kg

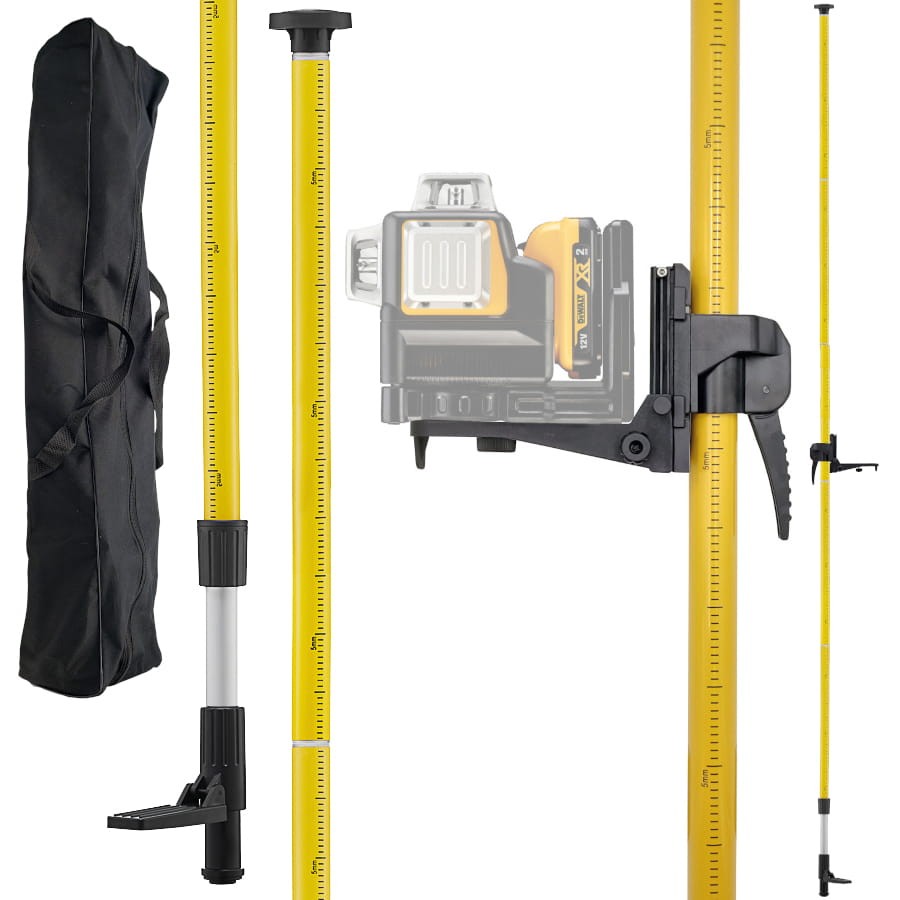

Opis tyczki rozporowej GT-360

Tyczka rozporowa GT-360 to profesjonalne narzędzie umożliwiające precyzyjne wyznaczanie linii poziomej na żądanej wysokości w połączeniu z wszelkiego rodzaju laserami krzyżowymi, liniowymi czy płaszczyznowymi. Konstrukcja tyczki jest modułowa i skręcana, a jeden z elementów wyposażono w mechanizm sprężynowy, który pozwala na pewne mocowanie tyczki między podłogą a sufitem, nawet do wysokości 3,6 m. Dzięki uchwytowi możliwa jest płynna regulacja w pełnym zakresie wysokości bez konieczności odkręcania poszczególnych elementów.

Tyczka składa się z pięciu aluminiowych modułów – czterech o długości 59 cm każdy oraz jednego teleskopowego z mechanizmem sprężynowym. Mechaniczne łączenie modułów poprzez ich skręcanie zapewnia wysoką trwałość, niezawodność oraz dużą sztywność konstrukcji. Dzięki temu możliwe jest płynne dopasowanie wysokości pracy w zależności od potrzeb – ustawienie w pozycji standardowej umożliwia montaż lasera tuż pod sufitem, natomiast w pozycji obróconej laser można umieścić już 4 cm nad podłogą, co zwiększa zakres zastosowań. Zastosowanie mniejszej liczby modułów pozwala na montaż lasera w niskich przestrzeniach, np. pod schodami, przy minimalnej wysokości 78 cm.

Uchwyt do mocowania lasera posiada uniwersalny gwint 1/4", pasujący do większości dostępnych na rynku laserów. Po ustawieniu odpowiedniej wysokości laser można szybko i wygodnie zablokować przy pomocy klamry dociskowej. Dodatkowo uchwyt umożliwia precyzyjną regulację wysokości w zakresie ±7 cm, co pozwala idealnie dopasować położenie wiązki do wymagań pomiaru.

Tyczka GT-360 jest lekka, wytrzymała i wygodna w transporcie całość dostarczana jest w praktycznym, poręcznym pokrowcu, który ułatwia przenoszenie i przechowywanie sprzętu.

Dane techniczne

• Zasięg pracy: 10 - 360cm
• Waga : 1kg
• Materiał : aluminium
• Ilość segmentów: 5
• Śruba mocująca: 1/4”

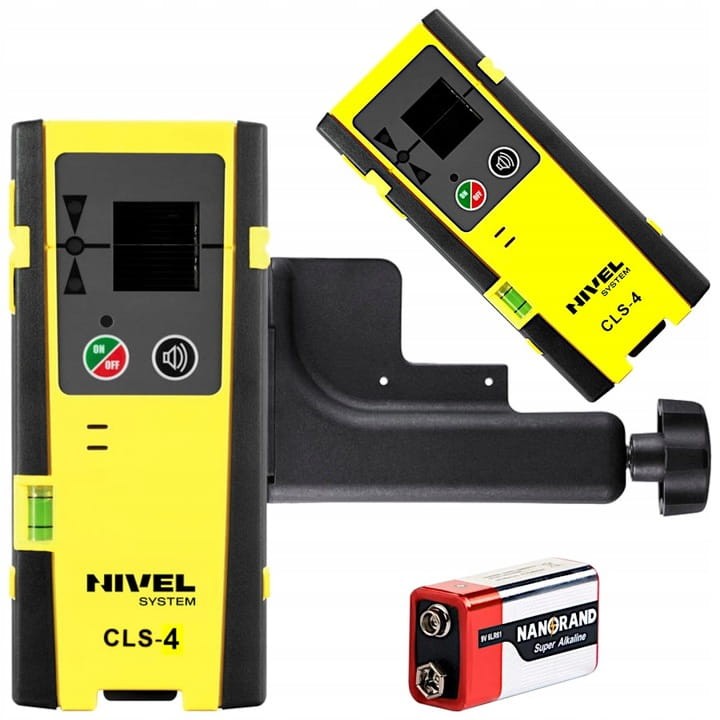

Opis czujnika Nivel System CLS-4

Czujnik laserowy Nivel System CLS-4 to nowoczesne i precyzyjne urządzenie przeznaczone do współpracy z laserami krzyżowymi z serii CL2, CL3, CL4 oraz CL4D, pracującymi z częstotliwością pulsowania 10 kHz. Dzięki szerokiej kompatybilności stanowi uniwersalne narzędzie wspierające pomiary zarówno wewnątrz, jak i na zewnątrz budynków.

Urządzenie umożliwia współpracę z wiązkami laserowymi o różnych kolorach czerwonym, zielonym, niebieskim oraz fioletowym – co zwiększa jego wszechstronność i pozwala na użycie z wieloma modelami laserów Nivel System. Zastosowany nowoczesny system detekcji wiązki zapewnia szybkie, dokładne wykrywanie oraz stabilne śledzenie linii laserowej, nawet w trudnych warunkach pracy.

Czujnik CLS-4 charakteryzuje się wysoką dokładnością pomiaru na poziomie ±1 mm, co gwarantuje precyzyjne i wiarygodne wyniki. Zasięg pracy sięgający 70 metrów umożliwia wykonywanie pomiarów na dużych odległościach, szczególnie podczas prac zewnętrznych lub na rozległych placach budowy.

Czujnik jest kompatybilny z laserami nowej generacji: CL1, CL2, CL3, CL4 (od 2022 roku) oraz CL4D (od 2023 roku), co czyni go rozwiązaniem przyszłościowym i uniwersalnym. Dla zapewnienia optymalnej dokładności pomiarów zaleca się, aby minimalna odległość czujnika od lasera wynosiła co najmniej 5 metrów, a w trudnych warunkach pracy – 7 metrów.

Dzięki połączeniu wysokiej precyzji, dużego zasięgu i szerokiej kompatybilności, czujnik laserowy Nivel System CLS-4 jest niezastąpionym wsparciem przy profesjonalnych pomiarach budowlanych i wykończeniowych.

Dane techniczne

• Dokładność pracy: ±1mm
• Zasięg: 70m
• Zasilanie: Bateria 9V 6LR61

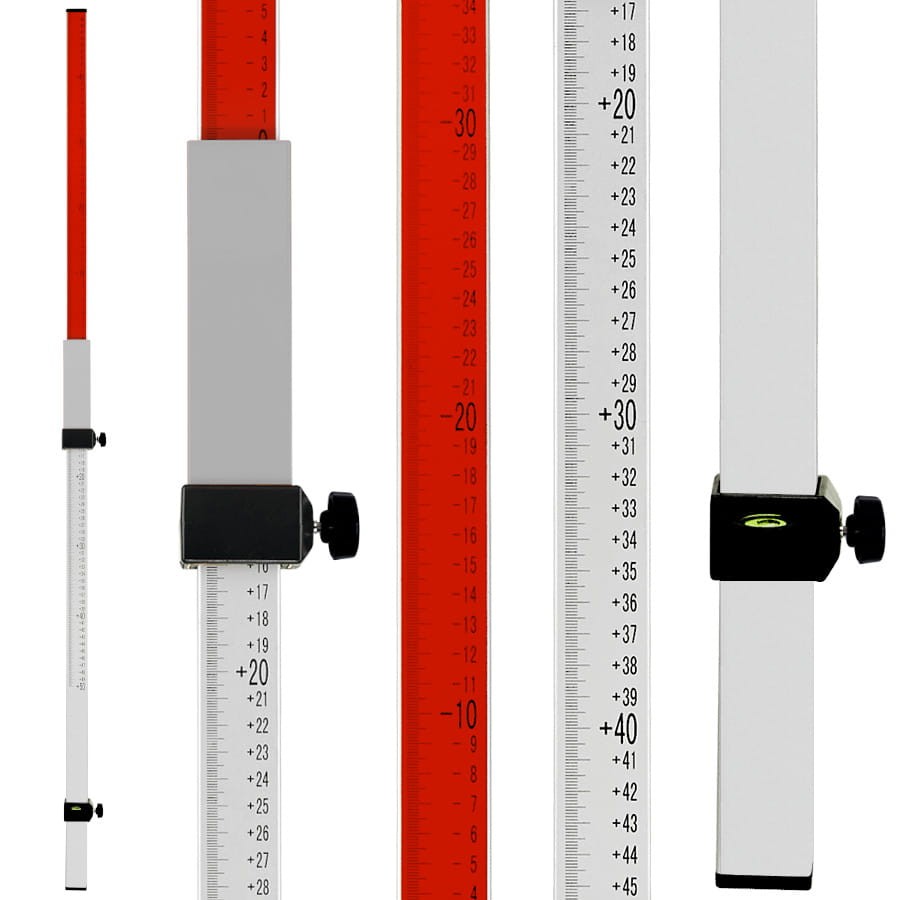

Opis łaty laserowej GT-240 do niwelatora

Łata laserowa GT-240 to profesjonalne narzędzie umożliwiające precyzyjne odczyty niwelacyjne, niezbędne podczas prac budowlanych i wykończeniowych. Wykonana z trwałego aluminium, charakteryzuje się dużą wytrzymałością i odpornością na uszkodzenia mechaniczne, co zapewnia długotrwałe i bezproblemowe użytkowanie.

Łata jest regulowana i posiada dwa podziały pomiarowe: bezwzględny od 80 cm do 190 cm oraz podział względny w zakresie ±50 cm. Wyposażono ją w libelkę, która ułatwia utrzymanie pionowej pozycji podczas pomiarów, a podziałka milimetrowa i centymetrowa wraz z kolorowym oznaczeniem czerwonym dla wartości „za wysoko” i srebrnym dla wartości „za nisko” – pozwala na szybki i intuicyjny odczyt wyników.

Dodatkową ochronę łaty zapewnia wzmocniona stopka, a obecność suwaka do mocowania detektora laserowego zwiększa funkcjonalność sprzętu, umożliwiając precyzyjne odczyty przy pracy z laserem.

Łata GT-240 składa się z dwóch sekcji, co ułatwia transport i przechowywanie – po złożeniu ma długość 130 cm, natomiast całkowita długość robocza wynosi 240 cm. Całość waży 1 kg, co sprawia, że sprzęt jest lekki, a jednocześnie stabilny i wygodny w użytkowaniu.

Dane techniczne

• Długość łaty: 240 cm
• Długość łaty po złożeniu: 130 cm
• Sekcje: 2
• Jednostki miary: mm / cm
• Materiał wykonania: Aluminium
• Waga: 1 kg

W dostawie

• Laser krzyżowy Nivel System CL4D-B
• Tarczka laserowa
• Okulary laserowe
• Adapter CL-BR
• Adapter laserowy
• Akumulator Li-ion
• Ładowarka
• Slot ładowarki
• Kufer transportowy
• Instrukcja obsługi
• Tyczka rozporowa GT-360
• Uchwyt mocujący do lasera
• Pokrowiec
• Czujnik laserowy Nivel System CLS-4
• Uchwyt
• Bateria
• Łata aluminiowa laserowa GT-240
• Pokrowiec na łatę
