Poziomica wężowa elektroniczna — jak przenosić poziom w dużych pomieszczeniach

Przenoszenie poziomów na budowie to jeden z tych etapów robót, na których błędy mszczą się najszybciej i kosztują najwięcej. Wystarczy kilka milimetrów odchyłki na punkcie odniesienia posadzki, aby wylewka samopoziomująca nie zmieściła się pod drzwiami, rury kanalizacyjne straciły wymagany spadek, a sufity podwieszane w sąsiadujących pokojach rozjechały się na łączeniu w korytarzu.

Przez lata standardem na dużych inwestycjach były niwelatory optyczne oraz lasery obrotowe. Każde z tych urządzeń ma jednak potężne ograniczenie fizyczne: wymaga bezpośredniej, niczym nieprzysłoniętej linii wzroku. W gotowych budynkach, na gęsto podzielonych kondygnacjach czy w halach zastawionych słupami konstrukcyjnymi laser zmusza do wielokrotnego przestawiania statywu, co drastycznie wydłuża czas i generuje błędy kumulacyjne.

Rozwiązaniem tego problemu jest poziomica wężowa elektroniczna (nazywana potocznie szlaufwagą elektroniczną lub poziomicą hydrostatyczną). Urządzenie to łączy niezmienne prawa grawitacji z precyzją cyfrowego czujnika ciśnienia. Zobacz, jak działa ten sprzęt, kiedy deklasuje najdroższe lasery i jak poprawnie przenieść poziom w trudnych warunkach budowlanych.

Czym jest poziomica wężowa elektroniczna i jak działa?

Klasyczną szlaufwagę wodną zna każdy wykonawca. Choć prosta i niezawodna, wymaga obecności dwóch osób, cierpliwości przy stabilizowaniu menisku wody i jest podatna na błędy odczytu. Poziomica wężowa elektroniczna (której rynkowym wzorcem jest niemiecki system Nivcomp H25-00) przenosi tę samą koncepcję w realia pomiarów cyfrowych.

Zasada naczyń połączonych — dlaczego ciecz zawsze wyrówna poziom

Podstawą działania urządzenia jest hydrostatyka, a dokładnie prawo naczyń połączonych. Jeżeli jednorodna ciecz znajduje się w układzie połączonych przewodów pod wpływem ziemskiego przyspieszenia grawitacyjnego, jej swobodne zwierciadło dąży do osiągnięcia dokładnie tej samej wysokości w każdym punkcie układu. Grawitacji nie da się rozkalibrować – nie wpływają na nią drgania posadzki, zapylenie powietrza ani przeszkody architektoniczne.

Czujnik ciśnienia zamiast okienka z wodą — co zmienia elektronika

W tradycyjnej szlaufwadze pracownik musi przykładać przezroczystą końcówkę węża do ściany, czekać na uspokojenie fali i „na oko” oceniać menisk cieczy. Wersja elektroniczna eliminuje ten problem:

• ●Hermetyczny układ: wąż wypełniony jest specjalną cieczą pomiarową o stałej gęstości, która nie paruje i nie ulega zabrudzeniu.
• ●Piezorezystancyjny sensor: precyzyjny czujnik umieszczony w sondzie ręcznej rejestruje różnicę ciśnienia hydrostatycznego słupa cieczy i natychmiast przelicza ją na milimetry.
• ●Brak błędu paralaksy: odczyt pojawia się w postaci cyfrowej liczby na ekranie LCD – bez zgadywania i przyglądania się meniskowi wody.

Jednostka bazowa i sonda pomiarowa — podział ról w zestawie

Zestaw pomiarowy składa się z dwóch współpracujących elementów:

• ●Jednostka bazowa (bęben z wężem): mieści zbiornik z cieczą oraz zbrojony wąż o długości 24 m (zapewniający zasięg pracy o średnicy aż 48 metrów z jednego ustawienia).

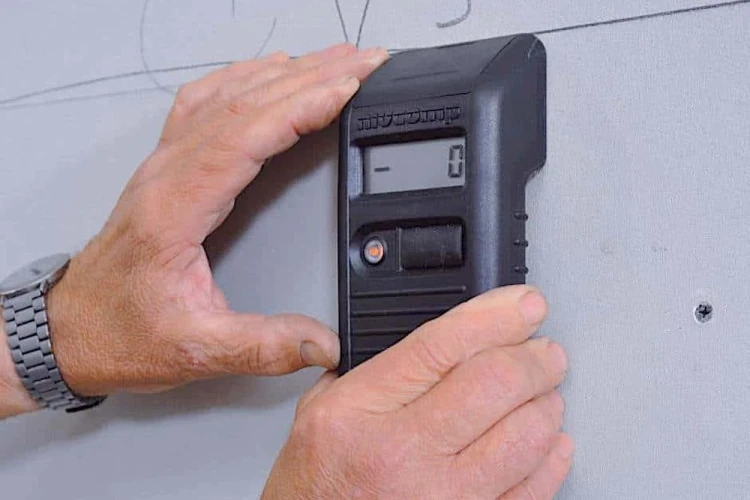

• ●Mobilna sonda pomiarowa: moduł trzymany w dłoni, wyposażony w ekran LCD, stopkę pomiarową oraz przycisk zerowania.

Odczyt różnicy wysokości w mm — dlaczego nie potrzebujesz punktu odniesienia na ścianie

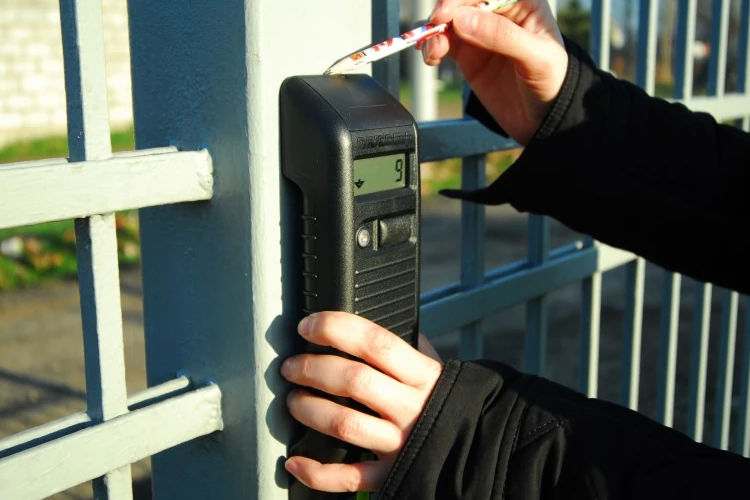

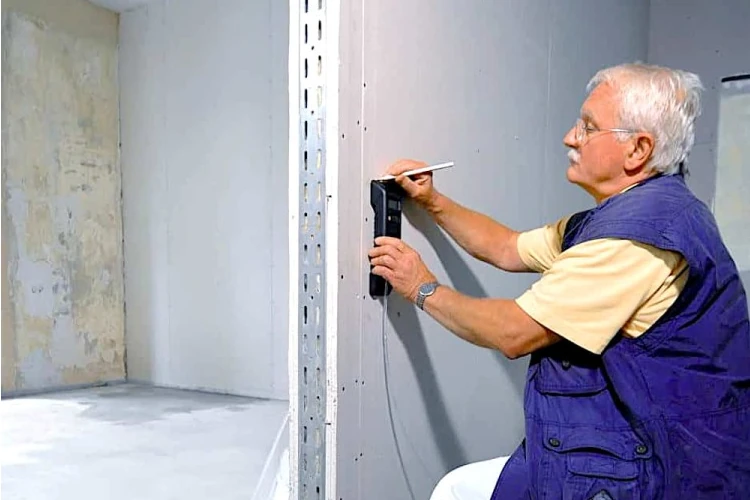

Tradycyjne metody niwelacji zmuszają do wyznaczania tzw. „metrówki” (kreski na wysokości 1,00 m od gotowej podłogi) i mierzenia od niej odległości taśmą w dół. W poziomicy wężowej elektronicznej punktem zerowym może być cokolwiek – krawędź płytki, próg drzwi wejściowych czy głowica szalunku. Przykładasz sondę, wciskasz ZERO, a każde kolejne przyłożenie od razu pokazuje rzeczywistą różnicę wysokości: np. +14 mm (za wysoko) lub -6 mm (za nisko).

Kiedy poziomica wężowa wygrywa z laserem i niwelatorem?

Nowoczesne lasery obrotowe są znakomitym narzędziem, ale ich możliwości kończą się w momencie napotkania pierwszej fizycznej ściany.

Pomiar bez linii wzroku — za ścianką działową, za słupem, w sąsiednim pomieszczeniu

Gdy musisz przenieść poziom posadzki z korytarza do kilku odrębnych sypialni, łazienki i garderoby, laser wymaga ustawienia w progu lub kilkukrotnej zmiany stanowiska. Z poziomicą wężową wchodzisz z sondą w dłoni do każdego pomieszczenia z osobna – wąż rozwija się po podłodze, a pomiar za litą ścianą z betonu trwa dokładnie 2 sekundy.

Praca w jasnym świetle i na zewnątrz bez czujnika laserowego

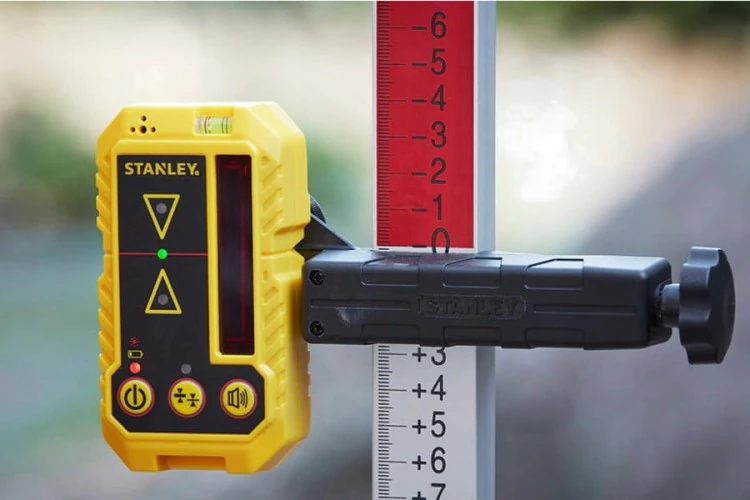

W pełnym słońcu nawet najlepsza zielona wiązka lasera przestaje być widoczna już po kilku metrach. Praca z detektorem na łacie bywa uciążliwa, a refleksy od szyb potrafią zafałszować wskazania odbiornika. Poziomica wężowa jest całkowicie obojętna na nasłonecznienie – ekran LCD zachowuje pełny kontrast w każdych warunkach.

Pomiar wokół narożnika i w wąskich korytarzach

Korytarze w kształcie litery „L”, wąskie klatki schodowe czy piwnice to środowiska, w których trasowanie optyczne jest skrajnie niewygodne. Z elektroniczną szlaufwagą po prostu przeciągasz przewód wokół narożnika bez konieczności geodezyjnego nawiązywania nowych stanowisk pomiarowych.

Kiedy laser krzyżowy albo niwelator obrotowy jest lepszym wyborem

Poziomica hydrostatyczna nie zastępuje lasera w każdym scenariuszu:

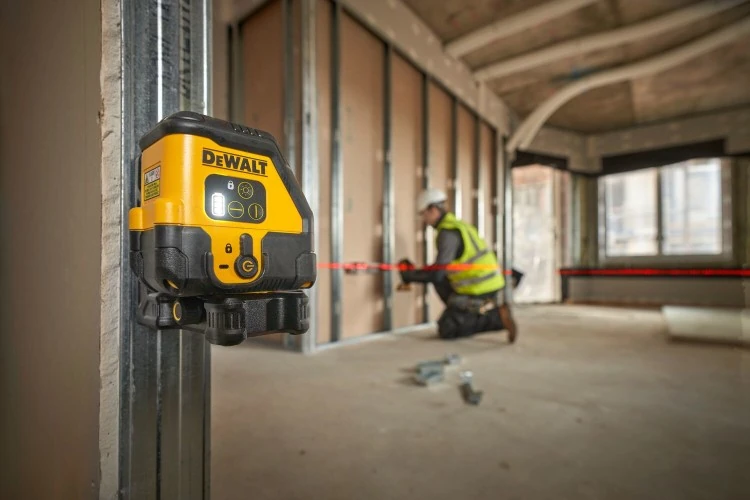

• ●Laser krzyżowy płaszczyznowy (3D/4D): wygrywa tam, gdzie potrzebujesz ciągłej, rzucanej na ścianę linii roboczej – np. przy klejeniu glazury, montażu profili UD pod sufit podwieszany czy trasowaniu gniazd elektrycznych.
• ●Niwelator obrotowy: pozostaje bezkonkurencyjny na otwartych przestrzeniach ziemnych (działki budowlane, wykopy, drogi o długości 100–300 m), gdzie panuje pełna widoczność optyczna.

Jak przenieść poziom poziomicą wężową krok po kroku

Prawidłowa procedura pomiarowa poziomicy elektronicznej gwarantuje bezbłędny odczyt i eliminuje ryzyko pomyłek wykonawczych:

Jaka dokładność poziomicy wężowej i od czego zależy?

Wokół szlaufwag krąży mit, że są to narzędzia archaiczne i mało precyzyjne. W przypadku zaawansowanych urządzeń hydrostatycznych prawda jest dokładnie odwrotna: ich precyzja wewnątrz budynków przewyższa większość laserów rotacyjnych.

Dokładność ±2 mm na 48 m — co ta liczba oznacza w praktyce

Dokładność rzędu ±2 mm w pełnym zasięgu węża oznacza, że stojąc w centrum domu o powierzchni 150 m², różnica rzędnych między dwoma skrajnymi narożnikami w przeciwległych pokojach nie przekroczy grubości monety dwugroszowej. Żaden laser przestawiany przez trzy pary drzwi nie zapewni takiej powtarzalności bez czasochłonnego wyrównywania geodezyjnego.

Rozdzielczość 1 mm a tolerancja wykonawcza posadzki

Zgodnie z normą DIN 18202 oraz polskimi wytycznymi ITB, dopuszczalne odchyłki dla posadzek pod płytki czy panele wynoszą od 2 do 4 mm na łacie 2-metrowej. Rozdzielczość cyfrowa poziomicy wynosząca 1 mm pozwala na bieżąco kontrolować podsypkę, styropian i wylewkę z zapasem precyzji wymaganym przez najbardziej restrykcyjny nadzór inwestorski.

Temperatura pracy 0–35°C i wpływ nasłonecznienia węża

Elektronika posiada wbudowaną kompensację termiczną, jednak nie należy dopuszczać do sytuacji, w której jedna połowa węża leży w chłodnej piwnicy (+10°C), a druga na rozgrzanym, nasłonecznionym tarasie (+45°C). Drastyczna różnica temperatur wewnątrz przewodu może wywołać lokalną zmianę gęstości płynu i błąd pomiaru rzędu 2–3 mm.

Pęcherz powietrza w wężu — najczęstsza przyczyna błędnego odczytu

Ciecz jest nieściśliwa, natomiast powietrze działa jak amortyzator pneumatyczny. Jeśli w wyniku mechanicznego uszkodzenia do układu dostanie się powietrze, cyfry na wyświetlaczu zaczną „pływać” i nie będą stabilizować się po opuszczeniu sondy. W takich sytuacjach należy przeprowadzić procedurę odpowietrzenia za pomocą strzykawki serwisowej dołączonej do zestawu.

Zastosowania na budowie — gdzie poziomica wężowa daje realną oszczędność czasu

Zastosowanie szlaufwagi cyfrowej to czysta kalkulacja roboczogodzin – urządzenie przyspiesza realizację kluczowych zadań budowlanych:

• ●Wyznaczanie poziomu wylewki w hali: posadzkarz przemieszcza się między koziołkami niwelacyjnymi i reguluje ich wysokość w ułamku sekundy, bez konieczności ciągłego zerkania na promień lasera zakurzony przez agregat miksokreta.
• ●Przenoszenie poziomu na klatce schodowej: wąż puszczony przez duszę klatki pozwala przenieść poziom z parteru na I piętro w 30 sekund – bez trasowania punktów pośrednich na spocznikach.
• ●Montaż sufitów podwieszanych: w pomieszczeniach gęsto zastawionych kanałami wentylacyjnymi HVAC, podciągami i korytami kablowymi wiązka lasera jest blokowana. Poziomica wężowa z tyczką segmentową pozwala na bezpośredni pomiar pod stropem.
• ●Spadki tarasów i balkonów: zerujesz sondę przy korycie odpływowym, odchodzisz 3 metry w stronę ściany i od razu odczytujesz wartość (np. +60 mm przy wymaganym spadku 2%).
• ●Poziomowanie maszyn i linii technologicznych: w działających halach przemysłowych drgania podłoża rozkalibrowują kompensatory optyczne laserów. Ciecz w wężu doskonale tłumi wibracje, gwarantując pewny pomiar.

Poziomica wężowa a klasyczna szlaufwaga — czy elektronika jest warta dopłaty?

Tradycyjny wąż igielitowy z podziałką kosztuje kilkadziesiąt złotych, podczas gdy profesjonalna poziomica elektroniczna to inwestycja rzędu kilku tysięcy złotych. Skąd wynika ta różnica?

Kiedy prosta szlaufwaga w zupełności wystarczy

Zakup wersji cyfrowej nie ma uzasadnienia ekonomicznego w pracach typowo okazjonalnych. Jeżeli raz na kilka lat budujesz zaporę ogrodzeniową na posesji, stawiasz wiatę drewnianą lub wylewasz fundament pod altanę – klasyczny wąż z wodą, obsługiwany z pomocą drugiej osoby, całkowicie wystarczy do zrealizowania zadania.

Poziomica wężowa czy laser? Porównanie metod przenoszenia poziomu

Zamiast traktować te przyrządy jako rywali, doświadczone brygady budowlane stosują model hybrydowy:

Co wchodzi w skład zestawu i jakie akcesoria dokupić

Standardowy zestaw walizkowy zawiera bęben z wężem, sondę pomiarową oraz baterię litową. Warto jednak wyposażyć się w dedykowany osprzęt rozszerzający możliwości sprzętu:

• ●Tyczka segmentowa (przedłużka pionowa): pozwala zamontować sondę na szczycie tyczki i dokonywać bezpośrednich pomiarów belek podsufitowych, nadproży oraz wieszaków sufitów podwieszanych bez wchodzenia na drabinę.
• ●Talerz stalowy (stopka oporowa): mała stopka sondy zagłębia się w mokrym jastrychu, styropianie podłogowym czy piasku. Talerz o średnicy 100–150 mm rozkłada nacisk, gwarantując prawidłowy odczyt na miękkim podłożu.
• ●Łata z uchwytem zatrzaskowym: umożliwia wygodną pracę posadzkarzowi w pozycji wyprostowanej przy setkach punktów dziennie.

6 najczęstszych błędów przy pomiarze poziomicą wężową

Mimo prostoty obsługi, nieuwaga na budowie może zafałszować wskazania nawet najbardziej precyzyjnego sensora:

Konserwacja i przechowywanie — jak nie stracić dokładności

• ●Czyste zwijanie węża: po skończonej pracy przecieraj wąż wilgotną szmatką z resztek mleczka cementowego. Zwijaj przewód równomiernie na bęben, zapobiegając skręcaniu w osi wzdłużnej.
• ●Bateria litowa AA (do 250 h pracy): stosuj markowe baterie litowe 1,5 V zamiast tanich baterii cynkowo-węglowych. Gwarantują one stabilne napięcie referencyjne dla mostka pomiarowego nawet w chłodne dni.
• ●Okresowa kontrola w warsztacie: raz w miesiącu wyzeruj urządzenie na dolnym punkcie znanej bazy wysokościowej (np. 1000 mm) i sprawdź, czy sonda na górnym punkcie pokazuje dokładnie 1000 mm (±1 mm).
