Współczesny sprzęt pomiarowy pozwala osiągnąć dokładność rzędu 1–2 mm na kilkudziesięciu metrach. Warunek jest jeden: musisz wiedzieć, jak prawidłowo go ustawić, zabezpieczyć i odczytać parametry. Choć na pierwszy rzut oka urządzenie to kojarzy się z zaawansowaną geodezją, jego obsługa wcale nie musi być trudna. W tym praktycznym poradniku dla początkujących przeprowadzimy Cię przez cały proces. Dowiesz się, jak wykonać pomiar niwelatorem krok po kroku, jak uniknąć kosztownych błędów oraz jaki model wybrać z oferty sklepu Mensura.pl, aby praca przebiegała szybko, sprawnie i – co najważniejsze – bezbłędnie.
Jak wybrać stanowisko pomiarowe i punkt odniesienia (reper)?
Prawidłowe planowanie pracy z niwelatorem decyduje o tempie i powodzeniu całego przedsięwzięcia. Zanim uruchomisz urządzenie, musisz dokładnie przeanalizować geometrię terenu oraz zaplanować logistykę pomiaru. Odpowiednie usytuowanie sprzętu minimalizuje ryzyko błędów przenoszenia wysokości i pozwala zaoszczędzić czas, eliminując konieczność ciągłego przestawiania statywu. Poznaj kluczowe zasady wyboru stanowiska pomiarowego.
Gdzie ustawić niwelator, żeby objąć wszystkie mierzone punkty
Stanowisko pomiarowe powinno znajdować się w miejscu, z którego bez przeszkód widać wszystkie punkty, których wysokość planujesz zmierzyć. Optymalnym rozwiązaniem jest ustawienie niwelatora w centralnym punkcie badanego obszaru. Dzięki temu odległości do poszczególnych punktów (tzw. celowe) będą w miarę równe, co automatycznie redukuje ewentualne błędy instrumentalne. Pamiętaj, aby podłoże było stabilne – unikaj świeżych nasypów, sypkiego piasku czy błota. Ważne jest także, aby na linii celowania nie znajdowały się krzaki, hałdy ziemi czy materiały budowlane.
Czym jest reper i jak przyjąć poziom odniesienia „0”
Każda niwelacja terenu wymaga zdefiniowania punktu startowego, czyli tzw. repera. Reper to punkt o znanej lub założonej wysokości, który stanowi bazę dla wszystkich kolejnych pomiarów. W geodezji profesjonalnej są to państwowe znaki wysokościowe, jednak na prywatnej budowie rolę repera roboczego (poziomu odniesienia „0”) może pełnić dowolny, trwały element infrastruktury. Może to być istniejący krawężnik, cokół sąsiedniego budynku lub wbity głęboko w ziemię palik drewniany z wbitym od góry gwoździem. To od tego punktu będziesz odliczać wszelkie wartości w górę i w dół.

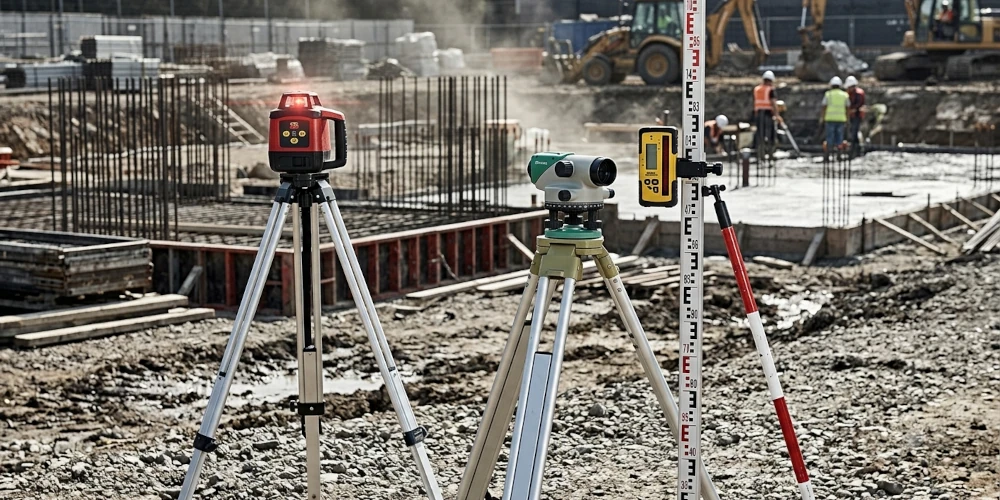

Co mieć na stanowisku: statyw, łata niwelacyjna, tyczka, odbiornik
Do sprawnego przeprowadzenia prac niezbędny jest kompletny zestaw akcesoriów, które znajdziesz w asortymencie Mensura.pl. Podstawę stanowi solidny statyw aluminiowy lub drewniany, który amortyzuje drgania podłoża. Kolejnym elementem jest teleskopowa łata niwelacyjna (najczęściej o długości 4 lub 5 metrów) z podziałem geodezyjnym typu „E” oraz milimetrowym. W przypadku, gdy realizujesz pomiar niwelatorem laserowym, niezbędna będzie specjalna tyczka, na której montuje się odbiornik (detektor) lasera. Odbiornik ten przechwytuje wiązkę rotacyjną i informuje sygnałem dźwiękowym oraz graficznym o idealnym trafieniu w płaszczyznę lasera.
Jak przygotować niwelator do pomiaru krok po kroku?
Nawet najlepszej klasy instrument nie zapewni poprawnych wyników, jeśli zostanie nieprawidłowo przygotowany do pracy. Kalibracja pozycji i stabilizacja urządzenia na stanowisku to najważniejszy etap wstępny. W tym rozdziale dowiesz się, jak przygotować niwelator do pomiaru krok po kroku, dbając o każdy detal techniczny.
Ustawienie i stabilizacja statywu na stanowisku
Prace rozpoczynamy od rozstawienia statywu. Poluzuj śruby blokujące nogi, wysuń je na wysokość dopasowaną do Twojego wzrostu (tak, aby okular niwelatora optycznego znajdował się na wysokości oczu) i zablokuj. Rozstaw nogi statywu szeroko, zapewniając mu pełną stabilność. Bardzo ważnym krokiem jest mocne wciśnięcie stopek statywu w grunt za pomocą ciężaru własnego ciała. Głowica statywu powinna być ustawiona możliwie poziomo już na oko – ułatwi to późniejszą regulację samego instrumentu.
Wypoziomowanie niwelatora – libella i poziomowanie automatyczne

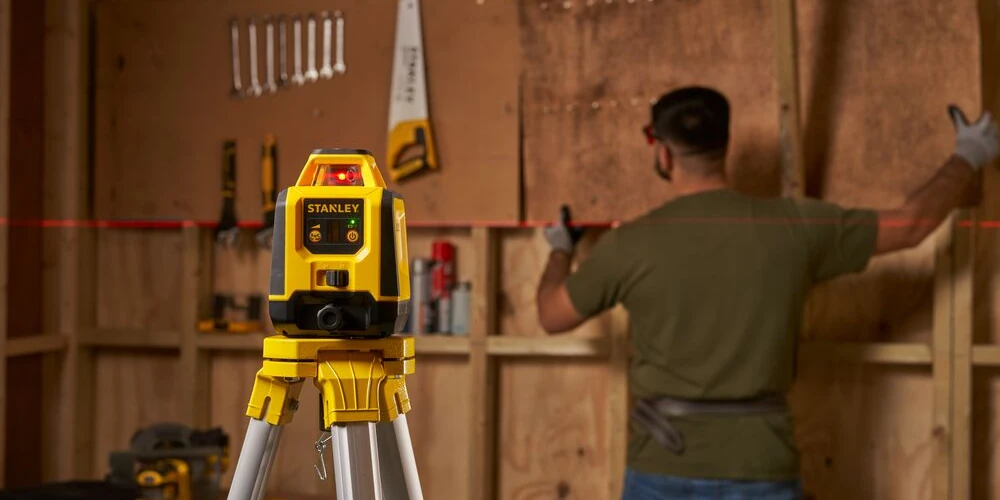

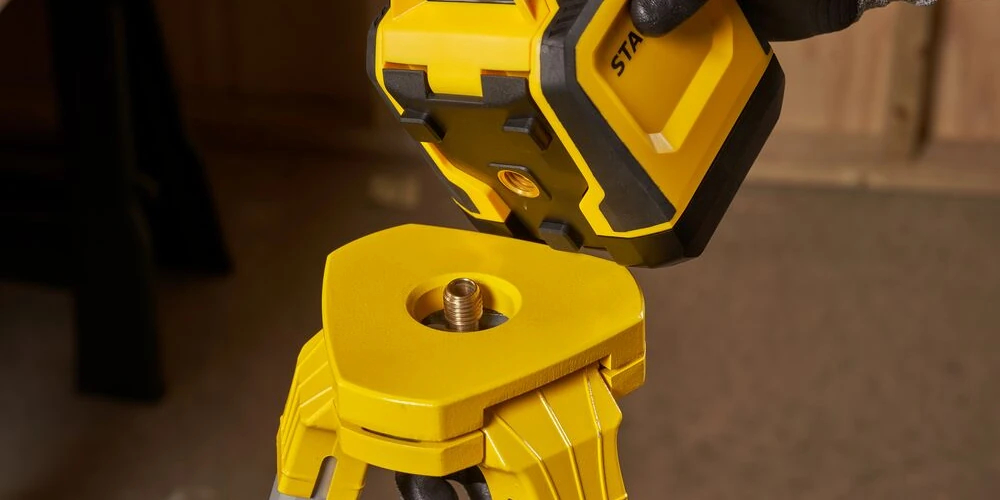

Gdy statyw stoi stabilnie, czas dowiedzieć się, jak ustawić niwelator laserowy na statywie lub jak zamontować klasyczny niwelator optyczny. Przykręć instrument za pomocą śruby sercowej znajdującej się w statywie.

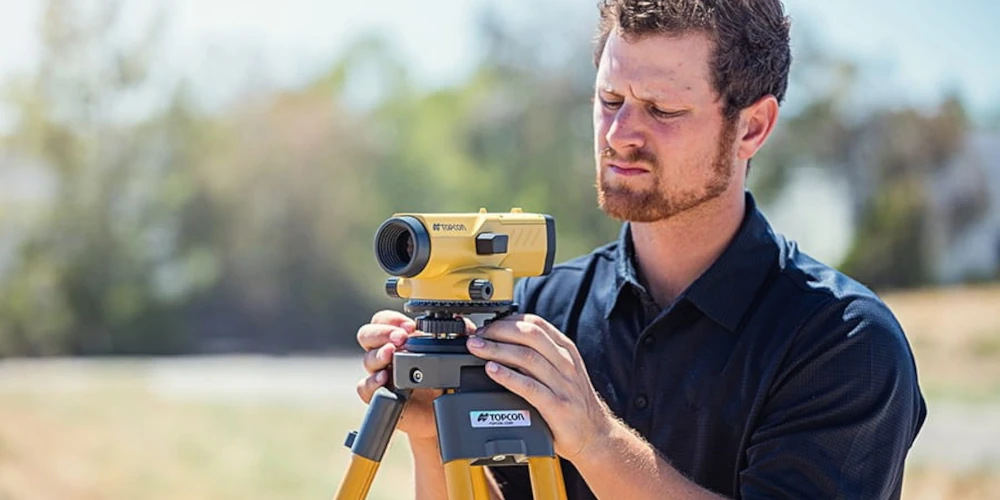

- Niwelator optyczny: Do dyspozycji masz trzy śruby nastawcze w spodarce. Obracaj dwoma z nich jednocześnie w przeciwnych kierunkach, aż pęcherzyk powietrza w libelli okrągłej znajdzie się na linii prostopadłej do trzeciej śruby. Następnie obracaj trzecią śrubą, dopóki pęcherzyk nie trafi idealnie w środek okręgu (tzw. górowanie libelli).

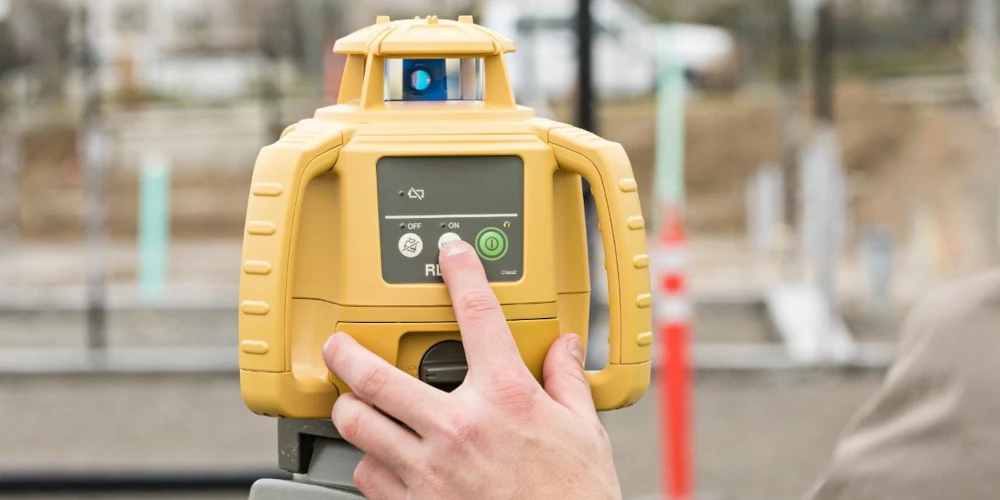

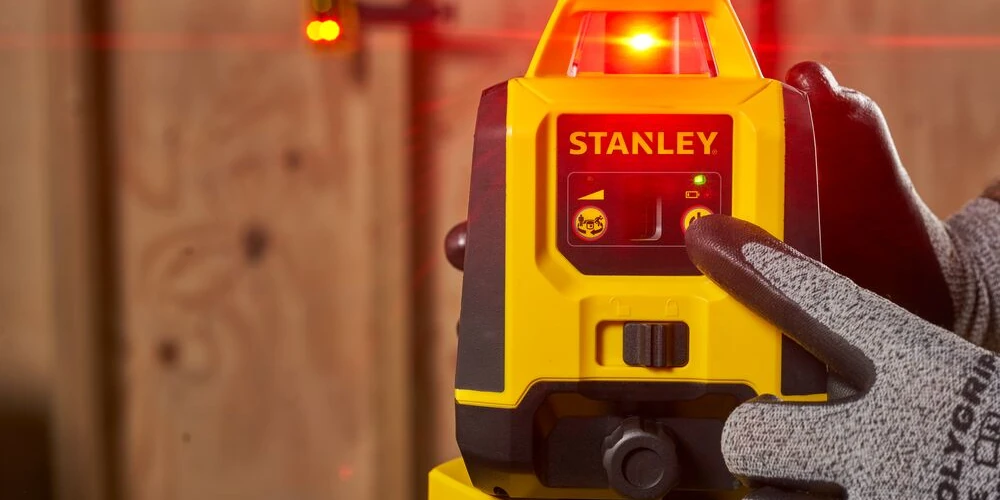

- Niwelator laserowy: Większość nowoczesnych modeli laserowych (np. marki Stanley lub Nivel System) posiada funkcję automatycznego samopoziomowania. Twoim zadaniem jest jedynie wstępne wyrównanie urządzenia za pomocą nóg statywu, aby zmieścić się w zakresie pracy kompensatora (zwykle ok. +/-5°). Resztę pracy – poprzez elektroniczne serwomotory – urządzenie wykona za Ciebie.
| Niwelator optyczny | Niwelator laserowy |
|
|
Uruchomienie kompensatora lub detektora i sprawdzenie gotowości
Po wstępnym ustawieniu, w niwelatorze optycznym zaczyna działać wewnętrzny kompensator wahadłowy, który magnetycznie lub powietrznie tłumi drgania i dba o poziom osi celowej. Warto delikatnie stuknąć w obudowę lub statyw, aby upewnić się, że obraz lekko drga i wraca do normy – to znak, że kompensator nie jest zablokowany. W przypadku modeli laserowych, po włączeniu zasilania poczekaj kilkanaście sekund, aż głowica zacznie wirować jednostajnym, szybkim ruchem. Włącz odbiornik laserowy, zamocuj go na tyczce i sprawdź, czy poprawnie reaguje na sygnał z głowicy.
Jak wykonać odczyt wysokości punktu krok po kroku?
Gdy sprzęt jest w pełni gotowy, pora przejść do właściwych pomiarów. Sposób zbierania danych zależy od tego, jakim rodzajem urządzenia dysponujesz. Praca z optyką wymaga koncentracji wzroku i obecności drugiej osoby, natomiast nowoczesny laser znacząco upraszcza cały proces. Zobacz, jak zrobić pomiar niwelatorem laserowym oraz klasycznym przyrządem optycznym.
Odczyt na łacie niwelatorem optycznym (kreska środkowa)
Osoba trzymająca łatę ustawia ją pionowo na punkcie pomiarowym. Obserwator stojący przy niwelatorze celuje obiektywem w łatę, ustawia ostrość krzyża nitek za pomocą pokrętła (tzw. śruby ogniskującej) i eliminuje błąd paralaksy. Jak odczytać łatę niwelacyjną? W polu widzenia zobaczysz trzy poziome kreski. Interesuje Cię wyłącznie kreska środkowa. Odczytaj wartość w metrach, centymetrach i milimetrach. Przykładowo: jeśli kreska wskazuje na czerwone pole z cyfrą 14 i znajduje się na trzecim ząbku podziału „E”, odczyt wynosi 1,43 m (143 cm).

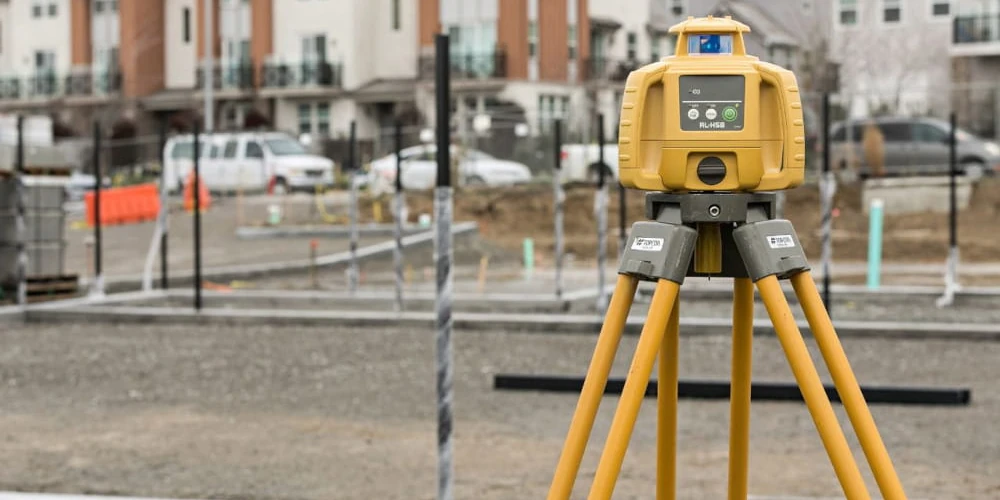

Odczyt z odbiornikiem przy laserze obrotowym

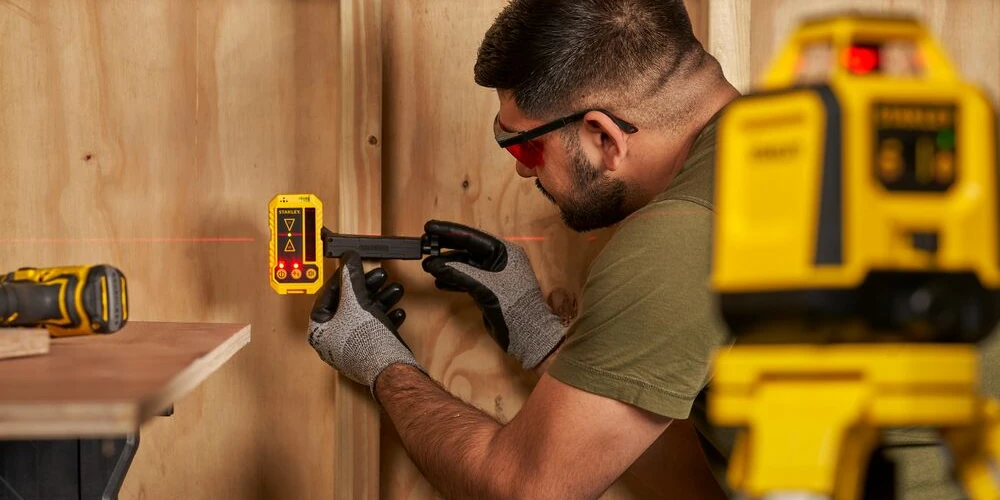

Praca z laserem rotacyjnym eliminuje konieczność patrzenia przez okular. Pomocnik (lub Ty sam, jeśli pracujesz solo) przesuwa odbiornik w górę lub w dół na tyczce przyłożonej do mierzonego punktu. Detektor zacznie wydawać przerywany dźwięk. Gdy dźwięk zmieni się w sygnał ciągły, a na ekranie pojawi się pozioma linia lub strzałka wskazująca środek, oznacza to, że odbiornik znajduje się dokładnie na wysokości wiązki lasera. Wtedy odczytujesz wartość z podziału milimetrowego tyczki w miejscu mocowania uchwytu detektora.
Odczyt wstecz i odczyt w przód – co oznaczają
W terminologii geodezyjnej i budowlanej pojęcia te są fundamentalne do zrozumienia, jak działa niwelacja terenu:
- Odczyt wstecz (W): Jest to pierwszy pomiar, jaki wykonujesz po rozstawieniu niwelatora. Łatę ustawia się wtedy na punkcie o znanej wysokości (czyli na opisanym wcześniej reperze). Odczyt wstecz służy do wyznaczenia wysokości osi celowej niwelatora.
- Odczyt w przód (P): To każdy kolejny pomiar wykonywany na punktach, których wysokość chcesz poznać (np. w miejscu, gdzie ma powstać fundament, wykop czy taras).
Jak obliczyć różnicę wysokości i przenieść reper?
Zgromadzone odczyty z łaty same w sobie są tylko liczbami. Aby miały wartość użytkową na budowie, należy poddać je prostemu działaniu matematycznemu. Poniżej wyjaśniamy przejrzyście, jak obliczyć różnicę wysokości niwelatorem i przełożyć teorię na praktykę budowlaną.
Wzór: różnica wysokości = odczyt wstecz − odczyt w przód
Podstawowa zależność matematyczna w niwelacji jest niezwykle prosta. Różnicę wysokości (Δh) pomiędzy punktem początkowym (reperem) a punktem badanym obliczamy za pomocą wzoru:
Δh = W - P
Gdzie "W" to odczyt wstecz, a "P" to odczyt w przód. Jeśli wynik jest dodatni, punkt badany leży wyżej niż reper. Jeśli wynik jest ujemny, teren w tym miejscu opada i punkt leży niżej niż baza.
Przeniesienie poziomu odniesienia (repera) na kolejne punkty
Bardzo często zachodzi potrzeba, aby fizycznie zaznaczyć punkt o takiej samej wysokości jak reper w innym miejscu działki. Jak przenieść reper / rzędną? Najpierw wykonujesz odczyt wstecz na reperze (W). Suma wysokości repera (HR) i odczytu wstecz daje wysokość instrumentu (HI):
HI = HR + W
Teraz, aby przenieść ten sam poziom na inny palik, pomocnik przesuwa łatę w nowym miejscu tak długo, aż obserwator w niwelatorze optycznym zobaczy dokładnie tę samą wartość odczytu co na reperze (lub aż detektor lasera wskaże poziom zerowy przy niezmienionym ustawieniu uchwytu). Wtedy na nowym obiekcie zaznacza się kreskę – to jest Twój przeniesiony reper.
Przykład: wyznaczenie poziomu wylewki lub ławy fundamentowej
Załóżmy, że Twój reper ma wysokość 0,00 m. Odczyt wstecz na reperze wynosi 1500 mm (1,50 m). Oznacza to, że oś lasera znajduje się na wysokości 1,50 m nad punktem zero. Chcesz wyznaczyć dno wykopu pod ławę fundamentową, która ma być dokładnie 50 cm (500 mm) poniżej poziomu zero.
Wymagany odczyt w przód obliczasz dodając głębokość wykopu do wysokości osi celowej: 1500 mm + 500 mm = 2000 mm. Pomocnik wbija palik w dno wykopu i dobija go tak długo, aż odczyt na łacie wyniesie dokładnie 2000 mm (2,00 m). W ten sposób precyzyjnie określiłeś głębokość wykopu.
Jak wyznaczyć spadek niwelatorem (odpływ, taras, droga)?
Wyznaczanie płaszczyzn pochyłych to jedno z najczęstszych zadań stojących przed wykonawcami podjazdów z kostki brukowej, tarasów czy zewnętrznej kanalizacji deszczowej. Woda musi spływać w określonym kierunku, dlatego kluczowe jest opanowanie umiejętności, jak wyznaczyć spadek.
Jak obliczyć spadek w procentach i mm/m
Spadek terenu podaje się najczęściej w procentach (%) lub w milimetrach na metr bieżący (mm/m). Przeliczenie jest proste: spadek 1% oznacza, że na każdym metrze długości poziom gruntu musi obniżyć się (lub podnieść) o 1 cm (10 mm). Jeśli projekt zakłada spadek pod odpływ o wartości 2% na długości 10 metrów, to całkowita różnica wysokości pomiędzy punktem początkowym a końcowym musi wynieść:
2 cm/m x 10 m = 20 cm (200 mm)
Ustawienie łaty i tyczki dla zadanego spadku
Aby sprawnie zrealizować to zadanie, dowiedz się, jak wyznaczyć spadek pod odpływ przy użyciu niwelatora laserowego z funkcją spadków (dostępne w modelach marek Nivel System czy Topcon). Na instrumencie ustawiasz żądaną wartość procentową spadku w danej osi (X lub Y). Główna wiązka lasera pochyli się pod odpowiednim kątem.
Gdy pomocnik oddala się z łatą i detektorem wzdłuż osi spadku, odbiornik będzie stale wskazywał idealny poziom zerowy pochylonej płaszczyzny. W przypadku prostszych urządzeń bez funkcji cyfrowego wprowadzania spadków, zmianę wysokości oblicza się manualnie dla każdego punktu (zgodnie z odległością od lasera) i odpowiednio przesuwa uchwyt odbiornika na tyczce o wyliczoną wartość milimetrów.
5 najczęstszych błędów przy pomiarze niwelatorem i jak ich unikać
Nawet najlepszy, profesjonalny sprzęt nie zastąpi uwagi operatora. Błędy ludzkie są najczęstszą przyczyną problemów z poziomami na budowach. Przyjrzyjmy się pięciu kluczowym pułapkom, na które narażone są osoby początkujące.
Niestabilny statyw i osiadanie na miękkim gruncie
Rozstawienie statywu na luźnej glebie, trawie lub rozmarzającym gruncie bez mocnego wciśnięcia stopek w podłoże to gwarancja porażki. Pod wpływem ciężaru samego niwelatora, wiatru lub kroków operatora, jedna z nóg statywu może minimalnie (nawet o fraction milimetra) osunąć się w dół. Na dystansie 20 metrów taki ruch przełoży się na centymetrowe błędy pomiarowe. Zawsze mocno dociskaj nogi statywu i kontroluj stan libelli w trakcie pracy.
Źle wypoziomowany instrument i błąd paralaksy odczytu
W przypadku niwelatorów optycznych częstym błędem jest niedokładne wycentrowanie pęcherzyka libelli lub praca na granicy zasięgu kompensatora. Dodatkowo występuje błąd paralaksy – sytuacja, w której siatka nitek w okularze nie leży idealnie w płaszczyźnie obrazu łaty. Aby go uniknąć, przed każdym odczytem wyreguluj ostrość tak, by przy lekkich ruchach głową w lewo i w prawo krzyż nitek nie przemieszczał się względem podziałki na łacie.
Zła długość tyczki lub błędny punkt zerowy łaty
Podczas intensywnych prac ziemnych dolna stopka łaty niwelacyjnej potrafi obkleić się błotem lub betonem, co sztucznie zmienia jej długość o kilka milimetrów. Z kolei przy niwelatorach laserowych zdarza się błąd polegający na niedokładnym zablokowaniu teleskopowych segmentów łaty – niedosunięcie segmentu do końca sprawia, że cała skala ulega przekłamaniu. Regularnie czyść stopkę łaty i upewniaj się, że zatrzaski segmentów wskoczyły na swoje miejsca.
Jak sprawdzić dokładność i skalibrować niwelator przed pracą?
Każde urządzenie pomiarowe, zwłaszcza intensywnie eksploatowane lub transportowane na wyboistych drogach, może z czasem utracić fabryczną precyzję. Odpowiedzialny wykonawca wie, jak sprawdzić dokładność niwelatora we własnym zakresie, zanim rozpocznie kluczowy etap betonowania.
Szybki test dwóch stanowisk – jak zweryfikować dokładność
Najprostszą metodą weryfikacji sprzętu (zarówno optycznego, jak i laserowego) jest tzw. test dwóch stanowisk.
- Wbij w ziemię dwa paliki (A i B) w odległości około 30 metrów od siebie.
- Ustaw niwelator dokładnie pośrodku między nimi i dokonaj odczytów na łatach ustawionych na palikach A i B. Oblicz różnicę wysokości. Ponieważ odległości są równe, błąd osi celowej się redukuje i otrzymujesz prawdziwą różnicę wysokości.
- Przestaw niwelator w takie miejsce, aby stanął bardzo blisko palika A (ok. 2–3 metry od niego).
- Wykonaj ponownie odczyt na paliku A i paliku B. Jeśli wyliczona teraz różnica wysokości różni się od poprzedniej o więcej niż dopuszczalna norma urządzenia (np. 2 mm), oznacza to, że instrument wymaga kalibracji.
Kiedy oddać sprzęt do serwisu i kalibracji
Jeśli test dwóch stanowisk wykaże przekroczenie dopuszczalnych tolerancji błędu, nie próbuj naprawiać urządzenia domowymi sposobami. Sprzęt należy oddać do autoryzowanego serwisu. Podobnie należy postąpić po każdym upadku statywu z instrumentem, silnym uderzeniu w transporcie lub w sytuacji, gdy niwelator pracował w ekstremalnych warunkach atmosferycznych (ulewny deszcz, skrajny mróz). Regularna kalibracja (rekomendowana przynajmniej raz w roku) to polisa ubezpieczeniowa Twojej budowy.
Najczęściej zadawane pytania (FAQ)
Jak wypoziomować niwelator?
Niwelator optyczny poziomuje się ręcznie przy użyciu trzech śrub nastawczych w spodarce, obserwując pęcherzyk libelli okrągłej, aż znajdzie się idealnie w środku okręgu. Niwelator laserowy w większości przypadków posiada system automatyczny – wystarczy ustawić go w miarę równo na statywie, a wbudowane silniki same skorygują poziom.
Co to jest odczyt wstecz i w przód?
Odczyt wstecz to pierwszy pomiar wykonywany na punkcie bazowym o znanej wysokości (reperze) w celu określenia poziomu osi celowej urządzenia. Odczyt w przód to pomiar realizowany na nowym, badanym punkcie, którego wysokość chcemy określić lub wyznaczyć.
Jak obliczyć różnicę wysokości?
Różnicę wysokości oblicza się, odejmując od wartości odczytu wstecz (na reperze) wartość odczytu w przód (na punkcie badanym). Wzór to: Δh = W - P.
Jak wyznaczyć spadek 2% niwelatorem?
Spadek 2% oznacza obniżenie terenu o 2 cm na każdym 1 metrze długości. Najprościej wyznaczyć go za pomocą niwelatora laserowego z funkcją wprowadzania spadków, ustawiając w menu urządzenia nachylenie osi o wartość 2%. Detektor na tyczce poprowadzi Cię idealnie po pochyłej płaszczyźnie.
Jaka dokładność niwelatora wystarczy na budowie?
W zupełności wystarczająca jest dokładność na poziomie +/- 1 mm do +/- 2 mm na dystansie 10 metrów. Takie parametry oferują wszystkie standardowe niwelatory laserowe i optyczne dostępne w sklepie Mensura.pl.
Czy niwelatorem laserowym zmierzę sam, bez pomocnika?
Tak. To jedna z największych zalet niwelatorów laserowych (zwłaszcza rotacyjnych). Ponieważ urządzenie emituje samopoziomującą się wiązkę dookoła własnej osi, możesz samodzielnie poruszać się po placu budowy z tyczką i odbiornikiem, zbierając odczyty bez niczyjej pomocy.
Checklist – pomiar niwelatorem krok po kroku
Wykorzystaj poniższą listę kontrolną przed rozpoczęciem i w trakcie każdego pomiaru, aby upewnić się, że praca zostanie wykonana bezbłędnie:
- Wybór stabilnego podłoża: Statyw rozstawiony z dala od drgań maszyn i na ubitym gruncie.
- Zabezpieczenie statywu: Stopki statywu mocno wciśnięte nogą w ziemię, śruby blokujące mocno dokręcone.
- Wypoziomowanie instrumentu: Pęcherzyk libelli okrągłej idealnie wycentrowany (lub dioda gotowości lasera świeci światłem ciągłym).
- Określenie repera: Wyznaczony trwały i niezmienny punkt odniesienia „0”.
- Kontrola łaty: Segmenty łaty teleskopowej poprawnie zablokowane, stopka oczyszczona z błota.
- Wykonanie odczytu wstecz: Zapisanie wartości pomiaru na reperze.
- Niwelacja właściwa: Pionowe ustawianie łaty na kolejnych punktach i skrupulatne notowanie odczytów w przód.
- Obliczenia: Zastosowanie wzoru Δh = W - P do określenia różnic wysokości.
Profesjonalny sprzęt pomiarowy w Mensura.pl – co wybrać?
Planując zakupy w Mensura.pl, zyskujesz dostęp do szerokiej gamy niwelatorów dopasowanych do różnego budżetu i poziomu zaawansowania. Wybór odpowiedniej marki zależy od specyfiki Twoich projektów:
- Stanley: Idealna propozycja laserowa dla średniej półki cenowej. Urządzenia te charakteryzują się optymalnym stosunkiem ceny do funkcjonalności, doskonałą widocznością wiązki i intuicyjną obsługą – idealną dla osób, które stawiają pierwsze kroki w samodzielnych pomiarach.
- Nivel System: Polska marka oferująca zaawansowane technologicznie niwelatory laserowe oraz optyczne z wysokiej półki jakościowej. Wytrzymałe obudowy (norma IP66), wysoka precyzja i bogate wyposażenie zestawów sprawiają, że to najchętniej wybierany sprzęt przez rozwijające się firmy budowlane.
- SurvGeo: Świetne rozwiązanie budżetowe, specjalizujące się w niezawodnych niwelatorach optycznych. Jeśli szukasz taniego, prostego w konstrukcji i odpornego na trudne warunki sprzętu do podstawowych prac geodezyjnych, SurvGeo spełni Twoje oczekiwania bez nadwyrężania kieszeni.
- Topcon: Absolutny lider rynkowy, oferujący bezkompromisowy, japoński sprzęt optyczny i laserowy z najwyższej półki cenowej. Przeznaczony dla profesjonalistów, dużych przedsiębiorstw infrastrukturalnych i wymagających inżynierów, którzy oczekują wieloletniej bezawaryjności i najwyższej dostępnej na rynku dokładności.
Dla osób początkujących rekomendujemy w szczególności niwelatory laserowe marek Stanley lub Nivel System, ponieważ umożliwiają one w pełni samodzielną pracę (bez konieczności angażowania pomocnika do odczytywania łaty) i znacząco przyspieszają realizację codziennych zadań na budowie.
Sprawdź również nasz szczegółowy poradnik zakupowy: Jaki niwelator laserowy na budowę wybrać? – dowiesz się z niego, na jakie parametry techniczne zwrócić uwagę przed zakupem.
